| פָּרִיט |

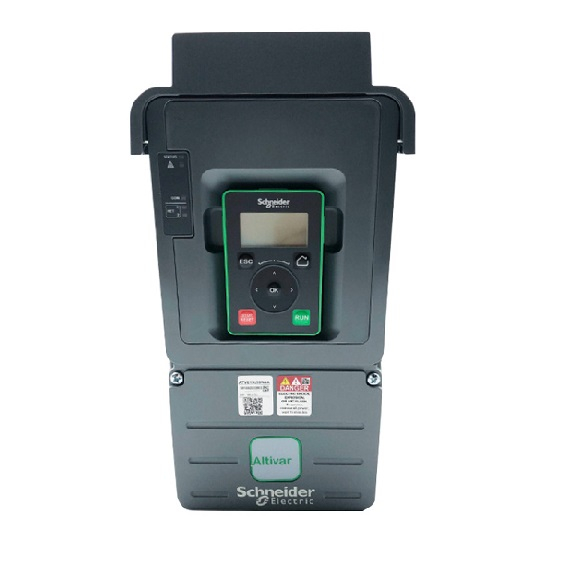

Schneider VFD מהפך כונן ATV610 סדרה 0.75-160KW |
| סוג הרכבה |
|
|
שילוב קבינט |
| מידת ההגנה |
|
|
IP20 |
| טווח כוח עבור 50 ... 60 הרץ אספקת קו |
שלוש שלב: 380 ... 480 V (KW/HP) |
|
0.75 ... 90/1 ... 120 |
|
תלת פאזי: 400 וולט (קילוואט) |
|
- |
|
תלת פאזי: 440 וולט (קילוואט) |
|
- |
|
תלת פאזי: 480 V (HP) |
|
- |
|
תלת פאזי: 500 (קילוואט) |
|
- |
|
תלת פאזי: 600 (HP) |
|
- |
|
תלת פאזי: 690 (קילוואט) |
|
- |
| לִנְהוֹג |
תדר פלט |
|
0.1 ... 500 הרץ |
|
סוג בקרה |
מנוע אסינכרוני |
|
מומנט קבוע סטנדרטי, מומנט סטנדרטי משתנה, מצב מומנט אופטימלי |
|
|
מנוע סינכרוני |
|
PM (מגנט קבוע) מנוע, מנוע חוסר רצון סינכרוני |
| פונקציות |
פונקציות מתקדמות |
|
כולל כל התכונות המתקדמות של ATV600: B מדידה מדויקת לניטור צריכת אנרגיה של מערכת (סטייה <5%)
B גילוי סחף אנרגיית התקנה B ethernet משובץ עם גישה ישירה לתצורת המערכת ולניטור B שילוב של עקומות משאבה בפועל כדי לייעל את נקודת ההפעלה של המערכת B ניטור משאבות מיטוב המותאם על בסיס נקודת הפעלה בפועל B קצב זרימה מוערך ללא חיישן B מדידות המתבטאות ביחידות עבודה (למשל M3/H, KWH/M3) B הגבלת מתח יתר בטרמינלים המוטוריים B גישה קונטקסטואלית לתיעוד טכני באמצעות קוד QR דינאמי B מדידות בזמן אמת רציף והיסטורי עם לוחות מחוונים הניתנים להתאמה אישית B פונקציות מעקב חזויות ומונעות (למשל טמפרטורות עם בדיקה PT100/1000, ניטור מאוורר) הגדרה קלה של זיהוי כונן עבור כוננים מודולריים של תהליכי אלטיבר מ -110 קילוואט עד 800 קילוואט (150 ... 1100 כ'ס) |
|
פונקציית בטיחות משולבת |
|
1: STO (מומנט בטוח כבוי) SIL3 |
|
מספר המהירויות מראש |
|
16 |
| מספר קלט/פלט משולב |
תשומות אנלוגיות |
|
3: ניתן להגדרה כמתח (0 ... 10 V) או זרם (0-20 MA/4-20 MA), 2 מהם כולל בדיקות (PTC, PT100, PT1000 או KTY84) |
|
תשומות דיגיטליות |
|
6: מתח 24 V C (היגיון חיובי או שלילי) |
|
פלט דיגיטלי |
|
- |
|
תפוקות אנלוגיות |
|
2: ניתן להגדרה כמתח (0 ... 10 V) או זרם (0-20 mA) |
|
ממסר תפוקות |
|
3: 1 עם אנשי קשר ללא/NC ו -2 ללא קשר |
|
כניסות פונקציות בטיחות |
|
2: לפונקציית בטיחות STO |
| מודולי הרחבת קלט/פלט (אופציונלי) |
תשומות אנלוגיות |
|
2 כניסות אנלוגיות דיפרנציאליות הניתנות להגדרה באמצעות תוכנה כמתח (0 ... ± 10 וולט) orcurrent (0-20 MA/ 4-20 MA), או עבור PTC, PT100, או PT1000, 2- או 3-Wire |
|
תשומות דיגיטליות |
|
6: מתח 24 V C (היגיון חיובי או שלילי) |
|
תפוקות דיגיטליות |
|
2: ניתן להקצות |
| מודול פלט ממסר (אופציונלי) |
ממסר תפוקות |
|
|
3: אין אנשי קשר |
| תִקשׁוֹרֶת |
מְשׁוּלָב |
|
MODBUS/TCP, MODBUS קישור סידורי |
|
מודולי אפשרות |
|
Ethernet/IP, Modbus TCP ויציאה כפולה של MD-Link, שרשרת חיננית של Canopen, Sub-D ו- Screcterminal Block, Profinet, Profibus dp V1, Devicenet, Bacnet MS/TP, Powerlink |
| כלי תצורה וזמן ריצה |
|
|
מסוף תצוגה גרפי, שרת אינטרנט משובץ, DTM (מנהל סוג המכשיר), Somovesoftware |
| סטנדרטים ותעודות |
|
|
86/188/EEC, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, EN/IEC 61800-3, EN/IEC 61800-5-1, IEC 61000-3-12, IEC 6150, IEC 6150, IEC, IEC 61000-3-12, IEC 6150, IEC 6150, 13150, 615084, IEC, IEC, IEC, IEC,
הסמכת Tüv, סימון E |
