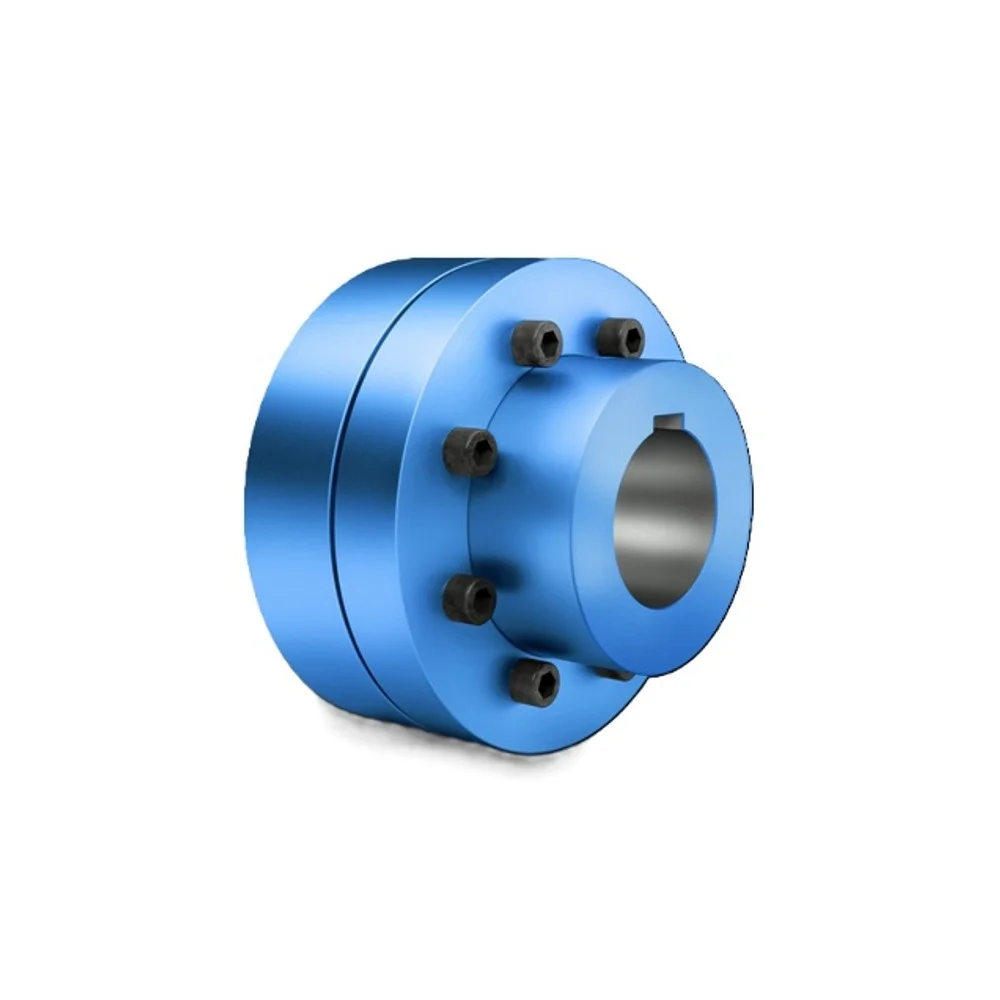

फ़्लेंडर एन-ईयूपीईएक्स ए 280 एक मरोड़ वाला लचीला पिन युग्मन है जिसे औद्योगिक विद्युत पारेषण अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें 3-भाग विभाजित डिज़ाइन (2 हब + लचीला तत्व) है जो संपूर्ण युग्मन को हटाए बिना या कनेक्टेड मशीनों को परेशान किए बिना इलास्टोमेर तत्वों को बदलने की अनुमति देता है। 280 मिमी के युग्मन बाहरी व्यास के साथ 2,450 आरपीएम तक 3,900 एनएम नाममात्र टॉर्क के लिए रेटेड। लचीले तत्व गतिशील ट्यूनिंग के लिए विभिन्न शोर कठोरता में एनबीआर सिंथेटिक रबर से बने होते हैं, जबकि युग्मन बॉडी उच्च गुणवत्ता वाला कच्चा लोहा (ईएन-जीजेएल) है। यह अक्षीय (±2.5 मिमी), रेडियल और कोणीय शाफ्ट मिसलिग्न्मेंट के लिए क्षतिपूर्ति करता है और ATEX क्षेत्र के संभावित विस्फोटक वातावरण के लिए उपयुक्त है। विशिष्ट अनुप्रयोगों में पंप ड्राइव, पंखा और कंप्रेसर ड्राइव, कन्वेयर सिस्टम, क्रेन ड्राइव, मिल ड्राइव और डीजल इंजन ड्राइव शामिल हैं।
प्रश्न: N-EUPEX A 280 कपलिंग की टॉर्क क्षमता क्या है?
नाममात्र टॉर्क (टीकेएन) 3,900 एनएम है, अधिकतम गति 2,450 आरपीएम है।
प्रश्न: क्या कपलिंग को हटाए बिना लचीले तत्वों को बदला जा सकता है?
हां, टाइप ए 3-भाग स्प्लिट डिज़ाइन संपूर्ण युग्मन को हटाए बिना या कनेक्टेड मशीनों को परेशान किए बिना इलास्टोमेर तत्वों को बदलने की अनुमति देता है।
प्रश्न: इस युग्मन के लिए शाफ्ट बोर सीमाएँ क्या हैं?
हब डी1 के लिए अधिकतम बोर 110 मिमी है, और हब डी2 के लिए 105 मिमी है। आमतौर पर कपलिंग को बिना बोर किए आपूर्ति की जाती है।
प्रश्न: क्या एन-ईयूपेक्स ए 280 खतरनाक क्षेत्रों के लिए उपयुक्त है?
हाँ, यह संभावित विस्फोटक वातावरण के लिए ATEX 94/9/EC ATEX 95 का अनुपालन करता है।
प्रश्न: यह युग्मन किस तापमान सीमा में काम कर सकता है?
परिवेश का तापमान रेंज -30°C से +80°C है, कुछ स्रोत +100°C तक का संकेत देते हैं।
प्रश्न: N-EUPEX A 280 किस प्रकार के गलत संरेखण को समायोजित कर सकता है?
यह अपने मरोड़ वाले लचीले इलास्टोमेर डिज़ाइन के माध्यम से अक्षीय (±2.5 मिमी), रेडियल और कोणीय शाफ्ट मिसलिग्न्मेंट की भरपाई करता है।
प्रश्न: लचीले तत्व किस सामग्री से बने होते हैं?
लचीले तत्व एनबीआर (बुना-एन / नियोप्रीन) सिंथेटिक रबर से बने होते हैं, जो गतिशील ट्यूनिंग के लिए विभिन्न शोर कठोरता में उपलब्ध हैं।
प्रश्न: ऑर्डर करने के लिए पूर्ण भाग संख्या क्या है?
पूर्ण युग्मन भाग संख्या 2LC0171-3AB11-0AA0 है, और प्रतिस्थापन तत्व सेट 10500017626 है।
