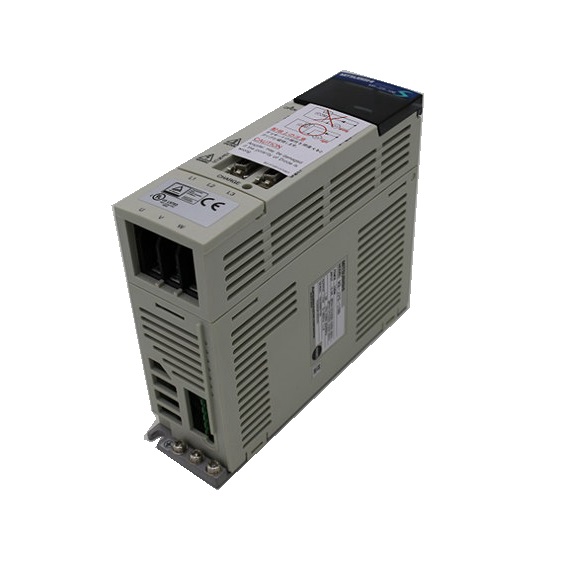

| Mitsubishi Servo pojačalo model MR-J2S- |
10B |
20B |
40B |
60B |
70B (-UM) |
100B |
200B |
350B |
500B |
700B |
11 KB |
15 KB |
22 KB |
30 KB |
37 KB |
10B1 |
20B1 |
40B1 |
| Mitsubishi Servo Drive MR-J2S |
— |
MR-HP30KA |
— |
|
Napajanje upravljačkog kruga Napon/frekvencija |
1-fazni 200 do 230VAC 50/60Hz |
1-fazni 100 do 120VAC 50/60Hz |
| Dopuštena fluktuacija napona |
1-fazni 170 do 253VAC |
1-fazni 85 do 127VAC |
| Dopuštena fluktuacija frekvencije |
±5% maksimalno |
±5% maksimalno |
| Potrošnja energije (W) |
50 |
50 |
| Napon/frekvencija glavnog kruga napajanja (Napomena 1) |
3-fazni 200 do 230VAC 50/60Hz ili 1-fazni 230VAC 50/60Hz (Napomena 2) |
3-fazni 200 do 230VAC 50/60Hz (Napomena 2) |
Glavni strujni krug servo pojačala napaja se iz jedinice pretvarača. |
1-fazni 100 do 120VAC 50/60Hz (Napomena 2) |
| Dopuštena fluktuacija napona |
3-fazni 200 do 230VAC: 170 do 253VAC 1-fazni 230VAC: 207 do 253VAC |
3-fazni 170 do 253VAC |
1-fazni 85 do 127VAC |
| Dopuštena fluktuacija frekvencije |
±5% maksimalno |
±5% maksimalno |
| Kontrolni sustav |
Sustav upravljanja sinusnim PWM/strujnim upravljanjem |
| Dinamička kočnica |
Ugrađeno (Napomena 3) |
Vanjska opcija |
Ugrađeno (Napomena 3) |
| Sigurnosne značajke |
Prekostrujno isključivanje, regeneracijsko prenaponsko isključivanje, preopterećenje (elektronički toplinski), zaštita od pregrijavanja servo motora, zaštita od greške kodera, zaštita od greške pri regeneraciji, zaštita od podnapona/iznenadnog nestanka struje, zaštita od prekoračenja brzine, zaštita od prekomjerne pogreške |
| Maksimalni unos naredbe na upravljačkoj poziciji |
Otprilike 10Mpps |
| Struktura |
Samohlađenje, otvoreno (IP00) |
Ventilator za hlađenje, otvoren (IP00) |
Samohlađenje, otvoreno (IP00) |
| Temperatura okoline |
0 do 55°C (32 do 131°F) (bez smrzavanja), skladištenje: –20 do 65°C (–4 do 149°F) (bez smrzavanja) |
| Vlažnost okoline |
90% RH maksimalno (bez kondenzacije), skladištenje: 90% RH maksimalno (bez kondenzacije) |
| Atmosfera |
U zatvorenom prostoru (bez izravne sunčeve svjetlosti); bez korozivnog plina, zapaljivog plina, uljne magle ili prašine |
| Nadmorska visina |
1000 m (3280 stopa) ili manje iznad razine mora |
| Vibracija |
5,9m/s2 maksimalno |
| Masa (kg [lb]) |
0,7(1,5) |
0,7(1,5) |
1,1 (2,4) |
1,1 (2,4) |
1,7 (3,7) |
1,7 (3,7) |
2,0 (4,4) |
2,0 (4,4) |
4,9 (10,8) |
7,2 (15,9) |
15 (33) |
16 (35,3) |
20 (44,1) |
47 (103,5) |
47 (103,5) |
0,7(1,5) |
0,7(1,5) |
1,1 (2,4) |
| Napon/frekvencija (Napomena 1) |
— |
3-fazni 200 do 230VAC50/60Hz
(Napomena 2) |
— |
| Dopuštena fluktuacija napona |
— |
3-fazni 170 do 253VAC |
— |
| Dopuštena fluktuacija frekvencije |
— |
±5% maks. |
— |
|
Napajanje upravljačkog kruga Napon/frekvencija |
— |
1-fazni 200 do 230VAC50/60Hz |
— |
| Dopuštena fluktuacija napona |
— |
1-fazni 170 do 253VAC |
— |
| Dopuštena fluktuacija frekvencije |
— |
±5% maks. |
— |
| Potrošnja energije (W) |
— |
50 |
— |
| Masa (kg [lb]) |
— |
|
|
|
|
|
