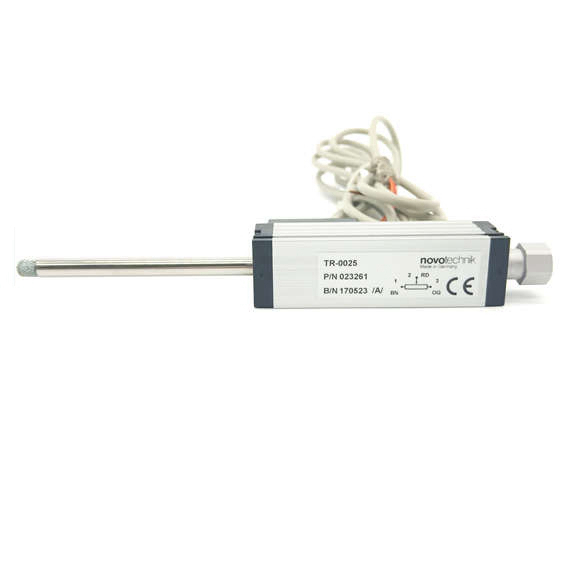

Novotechnik potenciometrijski pretvarač položaja TR-0025 s povratnom oprugom

Serija #: Novotechnik linearni pretvarači položaja

Novotechnik potenciometrijski pretvarač položaja TR-0025 s povratnom oprugom
Možemo isporučiti sve vrste dijelova senzora Novotechnik Transducer, kao što su Novotechnik linearni pretvarači položaja,Novotechnik rotacijski senzor,Novotechnik uređaji za pretvaranje signala i dr.
Svi dijelovi su 100% originalni i novi na zalihama novotechnika i brzom roku isporuke unutar 1 dana
100% usluga nakon prodaje i tehnološka podrška
MOQ: 1kom

Dostupnost:



Raspitajte se

Opis proizvoda

Serija #: Novotechnik linearni pretvarači položaja

Novotechnik potenciometrijski pretvarač položaja TR-0025 s povratnom oprugom
Možemo isporučiti sve vrste dijelova senzora Novotechnik Transducer, kao što su Novotechnik linearni pretvarači položaja,Novotechnik rotacijski senzor,Novotechnik uređaji za pretvaranje signala i dr.

Preuzmite Munual

Tip	TR/TRS-0010…	TR/TRS-0025…	TR/TRS-0050…	TR/TRS-0075…	TR/TRS-0100…
Dimenzije	Pogledajte mjerni crtež
Duljina kućišta (dimenzija A +1 mm)	48 mm	63 mm	94,4 mm	134,4 mm	166 mm
Mehanički hod (dim. B ±1,5 mm)	15 mm	30 mm	55 mm	80 mm	105 mm
Matica s prirubnicom SW-10 (dimenzija C)	7 mm	12 mm	12 mm	12 mm	12 mm
Prekomjerna duljina potisne šipke u krajnjem položaju (dimenzija D)	6 mm	32 mm	32 mm	32 mm	32 mm
Težina (verzija kabel/konektor)	80/- g	120/74 g	150/100 g	180/128 g	200/150 g
Šipka za pokretanje težine s brisačem	18 g	25 g	36 g	48 g	57 g
Radna sila, horizontalna (izvučeno/uvučeno)	≤ 3,5 / 5 N	≤ 2,5 / 5 N	≤ 2,5 / 5 N	≤ 2,5 / 5 N	≤ 2,5 / 5 N
Radna sila do graničnika	maksimalno 5 N
Maks. radna frekvencija*	20 Hz	18 Hz	14 Hz	11 Hz	10 Hz

P/N	Tip	Definirani elektr. mjerni raspon	Električni priključak	Neovisna linearnost
400023260	TR-0010	0 … 10 mm	Kabel	≤ ±0,25 %FS	Preferirana vrsta
400023261	TR-0025	0 … 25 mm	Kabel	≤ ±0,2 %FS	Preferirana vrsta
400023262	TR-0050	0 … 50 mm	Kabel	≤ ±0,15 %FS	Preferirana vrsta
400023263	TR-0075	0 … 75 mm	Kabel	≤ ±0,1 %FS	Preferirana vrsta
400023264	TR-0100	0 … 100 mm	Kabel	≤ ±0,075 %FS	Preferirana vrsta
400107044	TRS-0010-101	0 … 10 mm	Priključak M8	≤ ±0,25 %FS	Preferirana vrsta
400107045	TRS-0025-101	0 … 25 mm	Priključak M8	≤ ±0,2 %FS	Preferirana vrsta
400107047	TRS-0050-101	0 … 50 mm	Priključak M8	≤ ±0,15 %FS	Preferirana vrsta
400107051	TRS-0075-101	0 … 75 mm	Priključak M8	≤ ±0,1 %FS	Preferirana vrsta
400107053	TRS-0100-101	0 … 100 mm	Priključak M8	≤ ±0,075 %FS	Preferirana vrsta
400023271	TRS-0025	0 … 25 mm	Konektor M16	≤ ±0,2 %FS	Preferirana vrsta
400023272	TRS-0050	0 … 50 mm	Konektor M16	≤ ±0,15 %FS	Preferirana vrsta
400023273	TRS-0075	0 … 75 mm	Konektor M16	≤ ±0,1 %FS	Preferirana vrsta
400023274	TRS-0100	0 … 100 mm	Konektor M16	≤ ±0,075 %FS	Preferirana vrsta
400023265	TR-0025-.1	0 … 25 mm	Kabel	≤ ±0,1 %FS
400023266	TR-0050-1	0 … 50 mm	Kabel	≤ ±0,1 %FS
400023267	TR-0050-05	0 … 50 mm	Kabel	≤ ±0,05 %FS
400023268	TR-0075-05	0 … 75 mm	Kabel	≤ ±0,05 %FS
400023269	TR-0100-05	0 … 100 mm	Kabel	≤ ±0,05 %FS
400107046	TRS-0025-1-101	0 … 25 mm	Priključak M8	≤ ±0,1 %FS
400107050	TRS-0050-1-101	0 … 50 mm	Priključak M8	≤ ±0,1 %FS
400107049	TRS-0050-05-101	0 … 50 mm	Priključak M8	≤ ±0,05 %FS
400107052	TRS-0075-05-101	0 … 75 mm	Priključak M8	≤ ±0,05 %FS
400107054	TRS-0100-05-101	0 … 100 mm	Priključak M8	≤ ±0,05 %FS
400023275	TRS-0025-1	0 … 25 mm	Konektor M16	≤ ±0,1 %FS
400023276	TRS-0050-1	0 … 50 mm	Konektor M16	≤ ±0,1 %FS
400023277	TRS-0050-05	0 … 50 mm	Konektor M16	≤ ±0,05 %FS
400023278	TRS-0075-05	0 … 75 mm	Konektor M16	≤ ±0,05 %FS
400023279	TRS-0100-05	0 … 100 mm	Konektor M16	≤ ±0,05 %FS
