| Ime |
Tehnički podaci |
Model |
| Adapter jedinice CJ |
Adapter za spajanje posebnih I/O jedinica serije CJ i jedinica CPU sabirnice (uključuje završni poklopac serije CJ i 2 krajnje ploče) |
CP1W-EXT01 |
|
Analogne ulazne jedinice |
4 ulaza (1 do 5 V (1/10 000), 0 do 10 V (1/20 000), -5 do 5 V (1/20 000), -10 do 10 V (1/40 000) i 4 do 20 mA (1/10 000))
Period pretvorbe: 20 µs/1 točka, 25 µs/2 točke, 30 µs/3 točke, 35 µs/4 točke |
CJ1W-AD042 |
|
8 ulaza (1 do 5 V, 0 do 5 V, 0 do 10 V, –10 do 10 V, 4 do 20 mA) Rezolucija: 1/8,000, Brzina pretvorbe: 250 ms/ulaz max. (Može se postaviti na rezoluciju 1/4000 i 1 ms/ulaz.) |
CJ1W-AD081-V1 |
|
4 ulaza (1 do 5 V, 0 do 5 V, 0 do 10 V, -10 do 10 V, 4 do 20 mA) Rezolucija: 1/8 000, Brzina pretvorbe: 250 ms/ulaz max. (Može se postaviti na rezoluciju 1/4000 i 1 ms/ulaz.) |
CJ1W-AD041-V1 |
|
Analogne izlazne jedinice |
4 izlaza (1 do 5 V (1/10 000), 0 do 10 V (1/20 000) i -10 do 10 V (1/40 000) Period pretvorbe: 20 µs/1 točka, 25 µs/2 točke, 30 µs/3 točke, 35 µs/4 točke |
CJ1W-DA042V |
|
8 izlaza (1 do 5 V, 0 do 5 V, 0 do 10 V, -10 do 10 V) Rezolucija: 1/4,000; Brzina pretvorbe: 1 ms/izlaz max. (Može se postaviti na 1/8000, 250 µs/izlaz.) |
CJ1W-DA08V |
|
8 izlaza (4 do 20 mA) Razlučivost: 1/4000; Brzina pretvorbe: 1 ms/izlaz max. (Može se postaviti na 1/8000, 250 µs/ izlaz.) |
CJ1W-DA08C |
|
4 izlaza (1 do 5 V, 0 do 5 V, 0 do 10 V, -10 do 10 V, 4 do 20 mA) Rezolucija: 1/4,000, Brzina pretvorbe: 1ms/točka max. |
CJ1W-DA041 |
|
2 izlaza (1 do 5 V, 0 do 5 V, 0 do 10 V, -10 do 10 V, 4 do 20 mA) Rezolucija: 1/4,000, Brzina pretvorbe: 1ms/točka max. |
CJ1W-DA021 |

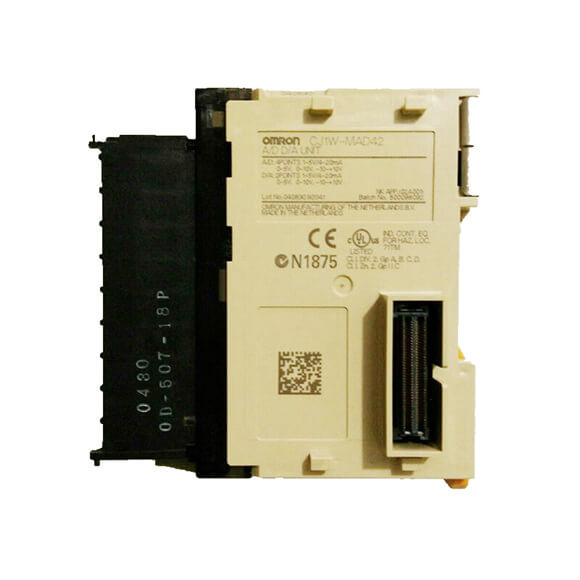

| Analogna I/O jedinica |
4 ulaza, 2 izlaza (1 do 5 V, 0 do 5 V, 0 do 10 V, -10 do 10 V, 4 do 20 mA) Rezolucija: 1/4000; Brzina pretvorbe: 1 ms/točka maks. (Može se postaviti na 1/8000, 500 µs/točka.) |
CJ1W-MAD42 |
|
Procesne ulazne jedinice |
4 potpuno univerzalna ulaza: Pt100 (3 žice), JPt100 (3 žice), Pt1000 (3 žice), Pt100 (4 žice), K, J, T, E, L, U, N, R, S, B, WRe5-26, PLII, 4 do 20 mA, 0 do 20 mA, 1 do 5 V, 0 do 1,25 V, 0 do 5 V, 0 do 10 V, ±100-mV raspon po izboru,
-1,25 do 1,25 V, -5 do 5 V, -10 do 10 V, ±10-V izborni raspon Razlučivost potenciometra/brzina pretvorbe: 1/256 000 (ciklus pretvorbe: 60 ms/4 točke), 1/64 000 (ciklus pretvorbe: 10 ms/4 točke), 1/16 000 (ciklus pretvorbe: 5 ms/4 točke) |
CJ1W-PH41U * |
|
4 potpuno univerzalna ulaza: Pt100, JPt100, Pt1000, K, J, T, L, R, S, B, 4 do 20 mA, 0 do 20 mA, 1 do 5 V, 0 do 5 V, 0 do 10 V Brzina pretvorbe: 250 ms/4 točke |
CJ1W-AD04U |
|
4 ulaza, B, J, K, L, R, S, T; Brzina pretvorbe: 250 ms/4 ulaza |
CJ1W-PTS51 |
|
4 ulaza, Pt100 Ω (JIS, IEC), JPt100 Ω, Brzina pretvorbe: 250 ms/4 ulaza |
CJ1W-PTS52 |
|
2 ulaza, B, E, J, K, L, N, R, S, T, U, W, Re5-26, PL ±100 mV, Rezolucija: 1/64 000; Brzina pretvorbe: 10 ms/2 ulaza |
CJ1W-PTS15 |
|
2 ulaza, 0 do 1,25 V, -1,25 do 1,25 V, 0 do 5 V, 1 do 5 V, -5 do 5 V, 0 do 10 V, -10 do 10 V, ±10-V izborni raspon, 0 do 20 mA, 4 do 20 mA |
CJ1W-PDC15 |
|
Jedinice za kontrolu temperature |
4 petlje, ulaz za termoelement, NPN izlaz |
CJ1W-TC001 |
|
4 petlje, ulaz termoelementa, PNP izlaz |
CJ1W-TC002 |
|
2 petlje, ulaz termoelementa, NPN izlaz, funkcija detekcije pregorjevanja grijača |
CJ1W-TC003 |
|
2 petlje, ulaz termoelementa, PNP izlaz, funkcija detekcije pregorjevanja grijača |
CJ1W-TC004 |
|
4 petlje, ulaz za platinasti otporni termometar, NPN izlaz |
CJ1W-TC101 |
|
4 petlje, ulaz platinastog otpornog termometra, PNP izlaz |
CJ1W-TC102 |
|
2 petlje, ulaz platinastog otpornog termometra, NPN izlaz, funkcija detekcije pregorjevanja grijača |
CJ1W-TC103 |
|
2 petlje, ulaz platinastog otpornog termometra, PNP izlaz, funkcija detekcije pregorjevanja grijača |
CJ1W-TC104 |
| Brojačka jedinica velike brzine |
2 ulaza, maks. ulazna frekvencija: 500 kpps |
CJ1W-CT021 |
|
Jedinice za kontrolu položaja |
Niz impulsa, izlaz otvorenog kolektora, 1 os |
CJ1W-NC113 |
|
Impulsni niz, izlaz s otvorenim kolektorom, 2 osi |
CJ1W-NC213 |
|
Impulsni niz, izlaz s otvorenim kolektorom, 4 osi |
CJ1W-NC413 |
|
Pulsni niz, izlaz linijskog pokretača, 1 os |
CJ1W-NC133 |
|
Pulsni niz, izlaz linijskog pokretača, 2 osi |
CJ1W-NC233 |
|
Pulsni niz, izlaz linijskog pokretača, 4 osi |
CJ1W-NC433 |
| Svemirska jedinica |
— |
CJ1W-SP001 |
|
ID senzorske jedinice |
Za seriju V680, 1 R/W glava |
CJ1W-V680C11 |
|
Za seriju V680, 2 R/W glave |
CJ1W-V680C12 |
|
Za seriju V600, 1 R/W glava |
CJ1W-V600C11 |
|
Za seriju V600, 2 R/W glave |
CJ1W-V600C12 |
| CompoNet glavna jedinica |
Riječ robovi: 2048 bodova, Bit robovi: 512 bodova |
CJ1W-CRM21 |
| CompoBus/S glavna jedinica |
CompoBus/S daljinski I/O, 256 točaka max. |
CJ1W-SRM21 |
