| Modèl |

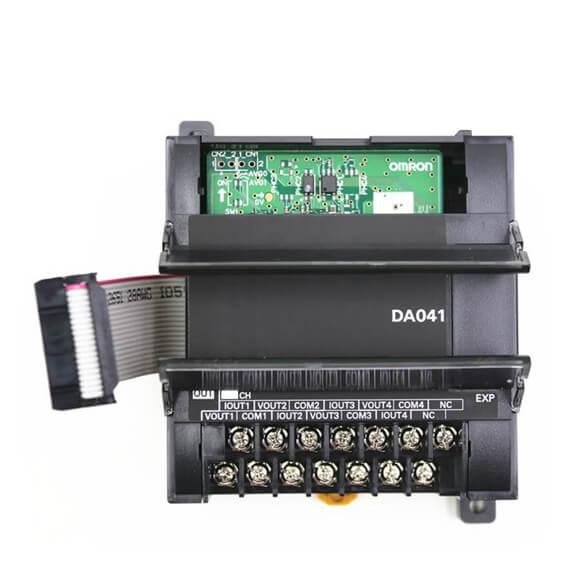

CP1W-DA021/CP1W-DA041 |
CP1W-DA042 |
| Atik |
Sòti vòltaj |
Sòti aktyèl la |
Sòti vòltaj |
Sòti aktyèl la |
| Seksyon pwodiksyon analòg
Kantite rezilta yo |
CP1W-DA021: 2 rezilta (2 mo atribye ba)
CP1W-DA041: 4 rezilta (4 mo atribye ba) |
4 rezilta (4 mo atribye) |
| Ranje siyal pwodiksyon |
1 a 5 VDC, 0 a 10 VDC, oswa
-10 a 10 VDC |
0 a 20 mA oswa 4 a 20 mA |
1 a 5 VDC, 0 a 10 VDC, oswa
-10 a 10 VDC |
0 a 20 mA oswa 4 a 20 mA |
| Eksteryè pwodiksyon admisib chaj rezistans |
2 kΩ min. |
350 Ω max. |
2 kΩ min. |
350 Ω max. |
| Enpedans pwodiksyon ekstèn |
0.5 Ω max. |
— |
0.5 Ω max. |
— |
| Rezolisyon |
1/6000 (echèl konplè) |
1/12000 (echèl konplè) |
| 25° C
0 a 55 ° C |
0.4% echèl konplè |
0.3% echèl konplè |
|
0.8% echèl konplè |
0.7% echèl konplè |
|
Done konvèsyon D/A |
16-bit binè (4-chif egzadesimal)
Echèl konplè pou –10 a 10 V: F448 jiska 0BB8 Hex Echèl konplè pou lòt chenn: 0000 a 1770 Hex |
16-bit binè (4-chif egzadesimal)
Echèl konplè pou –10 a 10 V: E890 a 1770 Hex Echèl konplè pou lòt chenn: 0000 a 2EE0 Hex |
| Tan konvèsyon |
CP1W-DA021: 2 ms/pwen (4 ms/tout pwen)
CP1W-DA041: 2 ms/pwen (8 ms/tout pwen) |
1 ms/pwen (4 ms/tout pwen) |
| Metòd izolasyon |
Izolasyon fotokouplè ant tèminal I/O analòg ak sikui entèn yo. Pa gen izolasyon ant siyal I/O analòg. |
| Konsomasyon aktyèl la |
CP1W-DA021: 5 VDC: 40 mA max.; 24 VDC: 95 mA max.
CP1W-DA041: 5 VDC: 80 mA max.; 24 VDC: 124 mA max. |
5 VDC: 70 mA max.; 24 VDC: 160 mA max. |
