| Sijè |

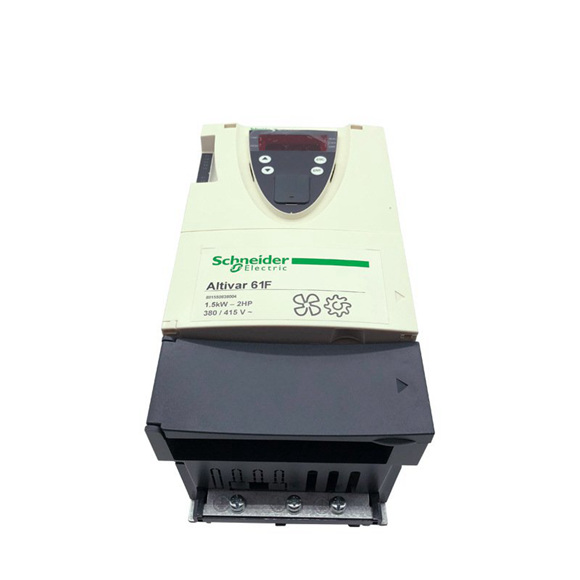

Schneider VFD Drive Drive ATV61F Seri 0.75-250kW |
|
| ranje nan pwodwi |
Altivar 61 |
|
| pwodwi oswa kalite eleman |
Kondwi vitès varyab |
|
| pwodwi aplikasyon espesifik |
Ponpe ak vantilasyon machin |
|
| Non Component |
Atv61 |
|
| motè pouvwa kw |
110 kW, 3 faz nan 690 V
90 kW, 3 faz nan 500 V |
|
| motè pouvwa hp |
125 hp, 3 faz nan 575 V |
|
| pouvwa ekipman pou vòltaj |
500 ... 690 V - 15 ... 10 % |
|
| Pwovizyon pou nimewo nan faz |
3 faz |
|
| Liy aktyèl |
113 A pou 600 V 3 faz 90 kW / 125 hp
117 a pou 690 V 3 faz 90 kW / 125 hp
128 a pou 500 V 3 faz 90 kW / 125 hp |
|
| EMC Filter |
Nivo 3 EMC Filter |
|
| variant |
Low kondwi vòltaj pou motè vòltaj mwayen |
|
| Style asanble |
Ak koule chalè |
|
| maksimòm liy potentiels ISC |
22 ka pou 3 faz |
|
| maksimòm aktyèl pasajè |
163.2 A pou 60 s, 3 faz |
|
| frekans nominal oblije chanje |
2.5 kHz |
|
| Chanje frekans |
2.5 ... 4.9 kHz reglabl
2.5 ... 4.9 kHz ak faktè derating |
|
| Kontwòl motè asenkron |
Flux kontwòl vektè san Capteur, estanda
vòltaj/frekans rapò - ekonomize enèji, kwadratik U/f
vòltaj/frekans rapò, 5 pwen
vòltaj/frekans rapò, 2 pwen |
|
| pwofil kontwòl motè senkronik |
Kontwòl vektè san Capteur, estanda |
|
| Kominikasyon Pwotokòl Pò |
Modbus
canopen |
|
| Kalite polarizasyon |
Pa gen enpedans pou Modbus |
|
| Kat Opsyon |
Kat Kominikasyon pou Kat Kominikasyon Apogee FLN
pou kat kominikasyon BACNET
pou kontwolè CC-lyen
andedan kat
kominikasyon pwogramasyon pou kat kominikasyon Devicenet pou
kat kominikasyon Ethernet/IP
pou kat FIPIO
I/O
Kat Ekstansyon Kominikasyon pou Kat Kominikasyon Interbus-S
Kat Kominikasyon LonWorks
Metasys N2
plis
Modbus
pou
pou
Kat pou
Kominikasyon Kat pou Profibus DP V1 |
|
| destinasyon pwodwi |
Motè asenkron
motè synchronous |
|
| Limit pouvwa vòltaj ekipman pou |
425 ... 759 V |
|
| Frekans ekipman pou pouvwa |
50 ... 60 Hz - 5 ... 5 % |
|
| Limit frekans ekipman pou pouvwa |
47.5 ... 63 Hz |
|
| Kontini pwodiksyon aktyèl |
125 A nan 2.5 kHz, 575 V - 3 faz
125 A nan 2.5 kHz, 690 V - 3 faz
136 A nan 2.5 kHz, 500 V - 3 fazes |
|
| frekans pwodiksyon |
0.1 ... 500 Hz |
|
| Range vitès |
1 ... 100 nan mòd louvri-bouk, san yo pa fidbak vitès |
|
| vitès presizyon |
+/- 10 % nan nominal glise 0.2 TN a TN san yo pa fidbak vitès |
|
| koupl presizyon |
+/- 15 % nan mòd louvri-bouk, san yo pa fidbak vitès |
|
| overtorque pasajè |
130 % nan koupl motè nominal +/- 10 % pou 60 s |
|
| frenaj koupl |
<= 125 % ak frenaj reziste
30 % san yo pa frenaj rezisteur |
|
| Règleman Loop |
Frekans PI regilatè |
|
| Konpansasyon glise motè |
Reglabl
otomatik kèlkeswa sa chaj la
pa disponib nan rapò vòltaj/frekans (2 oswa 5 pwen)
ka siprime |
|
| dyagnostik |
1 ki ap dirije (wouj) kondwi vòltaj: |
|
| Vòltaj pwodiksyon |
<= vòltaj ekipman pou pouvwa |
|
| izolasyon elektrik |
Ant pouvwa ak kontwòl tèminal |
|
| Kalite kab pou monte nan yon patiraj |
Avèk yon IP21 oswa yon twous IP31: 3 fil (s) kab IEC nan 40 ° C, Copper 70 ° C / PVC
ak UL Tip 1 twous: 3 fil (s) UL 508 kab nan 40 ° C, Copper 75 ° C / PVC
1 Fil (S) Kab nan 45
san yo pa monte twous: Fil (yo) IEC kab nan 45 ° C, Copper 90 ° C / XLPE / EPR |
|
| Koneksyon elektrik |
Tèminal 2.5 mm² / AWG 14 (AI1-/ AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1 ... LI6, PWR)
Tèminal 2 x 120 mm² /2 x 250 kcmil (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
Tèminal 120 mm² / 250 kcmil (PA, PB)
Tèminal 2 x 120 mm² /2 x 250 kcmil (PC/-, PA/+) |
|
| pi sere koupl |
0.6 Nm (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1…LI6, PWR)
24 Nm, 212 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3)
24 Nm, 212 lb.in (PA, PB)
24 Nm, 212 lb.in (PC/-, PA/+) |
|
| founi |
Entèn ekipman pou referans potansyomètr (1 a 10 kohm): 10.5 V DC, +/- 5 %, <10 mA ak Surcharge ak kout-sikwi pwoteksyon
Entèn Pwovizyon pou: 24 V DC (21 ... 27 V), <200 mA ak surcharge ak kout-sikwi pwoteksyon
ekstèn ekipman pou: 24 V DC (19 ... 30 V) |
|
| Analog Nimewo Antre |
2 |
|
| analogik kalite opinyon |
AI1-/Al1 + Bipolè Diferansyèl Vòltaj: +/- 10 V DC 24 V Max, Rezolisyon 11 Bits + Siyen
AI2 Software-Configurable Kouran: 0 ... 20 Ma, Enpedans: 242 OHM, Rezolisyon 11 Bits
AI2 lojisyèl-configurable Voltage: 0 ... 10 V DC 24 V Max, enpoze: 30000 och, Resous, Resous, Resous, Res. |
|
| Tan echantiyon |
2 ms +/- 0.5 ms (AI1-/Al1+) – analog input
2 ms +/- 0.5 ms (Al2) – analog input
2 ms +/- 0.5 ms (AO1) – analog output
2 ms +/- 0.5 ms (LI1…LI5) – discrete input
2 ms +/- 0.5 ms (LI6)if configured as logic input – discrete input |
|
| presizyon presizyon absoli |
+/- 0.6 % (AI1-/Al1 +) pou yon varyasyon tanperati 60 ° C
+/- 0.6 % (AI2) pou yon varyasyon tanperati 60 ° C
+/- 1 % (AO1) pou yon varyasyon tanperati 60 ° C |
|
| Erè linearite |
+/- 0.15 % nan valè maksimòm (AI1-/Al1 +)
+/- 0.15 % nan valè maksimòm (AI2)
+/- 0.2 % (AO1) |
|
| nimewo pwodiksyon analogique |
1 |
|
| kalite pwodiksyon analogique |
AO1 lojisyèl-configurable aktyèl, analogique pwodiksyon ranje 0 ... 20 mA, enpedans: 500 ohm, rezolisyon 10 Bits
AO1 lojisyèl-configurable vòltaj, analogique pwodiksyon ranje 0 ... 10 V DC, enpedans: 470 ohm, rezolisyon 10 Bits
AO1 lojisyèl-configurable lojik 10 V, 20 MA |
|
| nimewo pwodiksyon disrè |
2 |
|
| Kalite pwodiksyon disrè |
Lojik relè configurable: (R1a, R1b, R1c) Non/NC - 100000 Cycles
Configurable Lojik relè: (R2A, R2B) Non - 100000 sik |
|
| tan repons maksimòm |
<= 100 ms nan Sto (san danje koupl)
R1a, R1b, R1c <= 7 ms, tolerans +/- 0.5 ms
R2a, R2B <= 7 ms, tolerans +/- 0.5 ms |
|
| minimòm oblije chanje aktyèl |
3 mA nan 24 V DC pou lojik relè configurable |
|
| maksimòm oblije chanje aktyèl |
R1, R2: 2 A at 250 V AC inductive load, cos phi = 0.4 and L/R = 7 ms
R1, R2: 2 A at 30 V DC inductive load, cos phi = 0.4 and L/R = 7 ms
R1, R2: 5 A at 250 V AC resistive load, cos phi = 1 and L/R = 0 ms
R1, R2: 5 A at 30 V DC resistive load, cos phi = 1 and L/r = 0 ms |
|
| nimewo opinyon disrè |
7 |
|
| Kalite opinyon disrè |
Pwogramasyon (Li1 ... Li5) 24 V DC (<= 30 V), ak Nivo 1 PLC-3500 ohm
switch-configurable (LI6) 24 V DC (<= 30 V), ak Nivo 1 PLC-3500 ohm switch-configurable PTC
(li6) 0 ...
sond |
|
| Lojik opinyon disrè |
Negatif lojik (koule) (Li1 ... Li5),> 16 V (Eta 0), <10 V (Eta 1)
Pozitif Lojik (Sous) (Li1 ... Li5), <5 V (Eta 0),> 11 V (Eta 1)
Negatif lojik (koule) (Li6) Si konfigirasyon kòm D 'lojik,> 16 V (Eta 0), <10 V (Eta 1)
PWOGRAMAN PWOGRAM (SOUS (SOUS (SOUS (SOUS (SAZE (SOUS), < 0),> 11 V (Eta 1) |
|
| Akselerasyon ak ramps frenaj |
Otomatik adaptasyon nan ranp si kapasite frenaj depase, lè l sèvi avèk rezistans
s, u oswa Customized
lineyè reglabl separeman soti nan 0.01 9000 s |
|
| frenaj nan estannfil |
Pa piki DC |
|
| Kalite pwoteksyon |
Against exceeding limit speed: drive
Against input phase loss: drive
Break on the control circuit: drive
Input phase breaks: drive
Line supply overvoltage: drive
Line supply undervoltage: drive
Overcurrent between output phases and earth: drive
Overheating protection: drive
Overvoltages on the DC bus: drive
Power removal: drive
Short-circuit between motor phases: drive
Thermal protection: drive
Motor phase break: motor
Power removal: motor
Thermal protection: motor |
|
| rezistans izolasyon |
> 1 Mohm 500 V DC pou 1 minit sou latè |
|
| Rezolisyon frekans |
Analog Antre: 0.024/50 Hz
Display Inite: 0.1 Hz |
|
| Kalite Connector |
1 RJ45 (sou devan figi) pou Modbus
1 RJ45 (sou tèminal) pou Modbus
gason sub-D 9 sou RJ45 pou canopen |
|
| Entèfas fizik |
2-fil Rs 485 pou Modbus |
|
| ankadreman transmisyon |
RTU pou modbus |
|
| to transmisyon |
4800 bps, 9600 bps, 19200 bps, 38.4 kbps pou Modbus sou tèminal
9600 bps, 19200 bps pou Modbus sou devan figi
20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pou canopen |
|
| fòma done |
8 Bits, 1 sispann, menm égalité pou Modbus sou devan figi
8 Bits, enpè menm oswa ki pa gen okenn égalité configurable pou Modbus sou tèminal |
|
| kantite adrès |
1 ... 127 pou Canopen
1 ... 247 pou Modbus |
|
| Metòd aksè |
Esklav canopen |
|
| make |
CHI |
|
| Opere pozisyon |
Vètikal +/- 10 degre |
|
| pwa nèt |
116 kg |
|
| lajè |
340 mm |
|
| wotè |
1190 mm |
|
| profondè |
377 mm |
|
