| Nimewo atik |
6ES7313-5BG04-0AB0 |
|

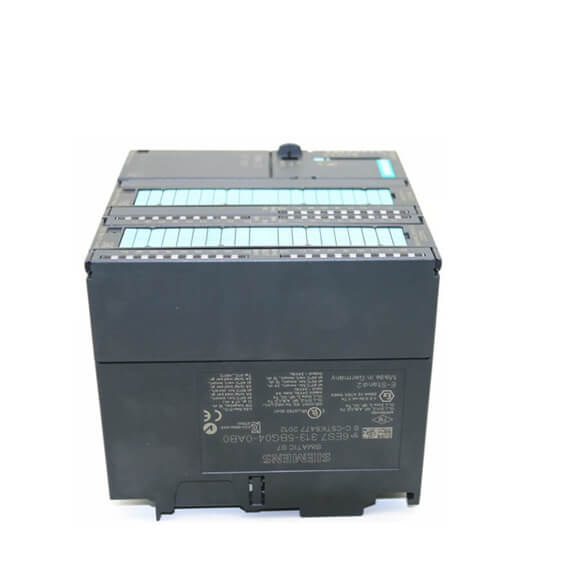

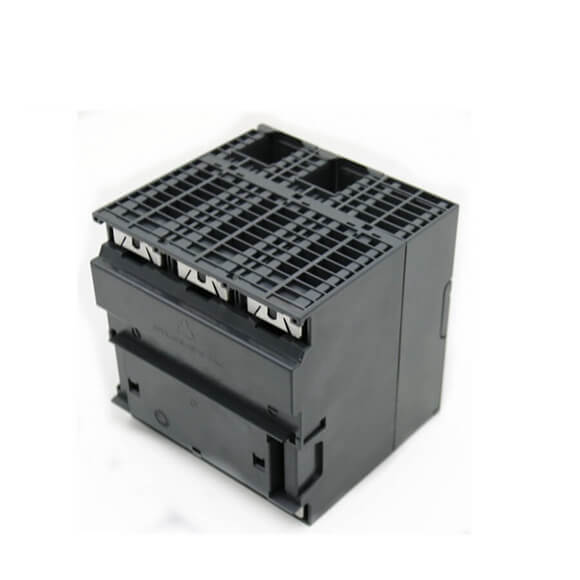

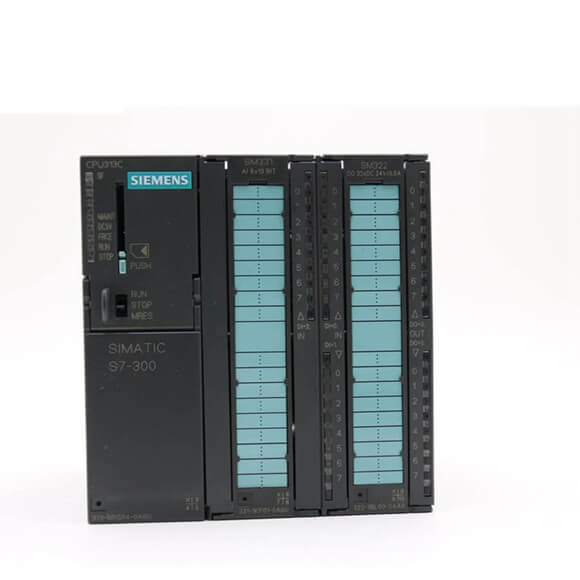

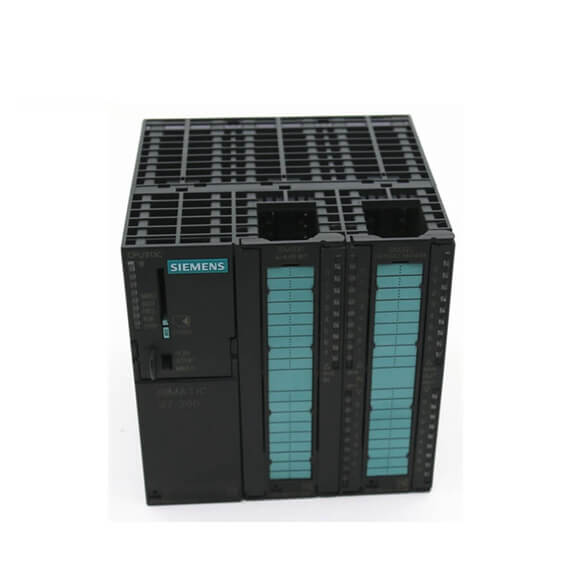

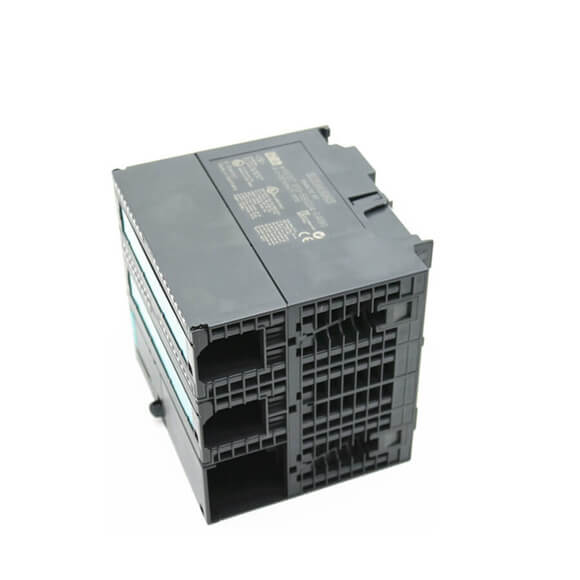

CPU313C, 24DI/16DO/5AI/2AO, 128 KB |
| Enfòmasyon jeneral |
|
| HW fonksyonèl estati |
01 |
| Vèsyon firmware |
V3.3 |
| Jeni ak |
|
|
● Pake pwogramasyon |
STEP 7 V5.5 + SP1 oswa pi wo oswa STEP 7 V5.3 + SP2 oswa pi wo ak HSP 203 |
| Pwovizyon pou vòltaj |
|
| Valè nominal (DC) |
|
|
● 24 V DC |
Wi |
| ranje admisib, limit pi ba (DC) |
19.2 V |
| ranje akseptab, limit siperyè (DC) |
28.8 V |
| pwoteksyon ekstèn pou liy ekipman pou pouvwa (rekòmandasyon) |
Miniature sikwi brekè, kalite C; min. 2 A; tipòtrè disjoncteurs tip B, min. 4 A |
| Tanpon prensipal la |
|
|
● Mains / vòltaj fayit ki estoke enèji tan |
5 ms |
|
● Repete pousantaj, min. |
1 s |
| Chaj vòltaj L+ |
|
| Antre dijital |
|
|
— Valè nominal (DC) |
24 V |
|
- Pwoteksyon polarite ranvèse |
Wi |
| Sorti dijital |
|
|
— Valè nominal (DC) |
24 V |
|
- Pwoteksyon polarite ranvèse |
Non |
| Antre aktyèl |
|
| Konsomasyon aktyèl (valè nominal) |
650 mA |
| Konsomasyon aktyèl (nan operasyon san chaj), tip. |
150 mA |
| Kouran inrush, tip. |
5 A |
| mwen⊃2;t |
0.7 A⊃2;·s |
| Antre dijital |
|
|
● soti nan vòltaj chaj L + (san chaj), max. |
80 mA |
| Sorti dijital |
|
|
● soti nan vòltaj chaj L+, max. |
50 mA |
| Pèt pouvwa |
|
| Pèt pouvwa, tip. |
12 W |
| memwa |
|
| Travay memwa |
|
|
● entegre |
128 ko |
|
● dilatabl |
Non |
|
● Gwosè memwa retantif pou blòk done retantif |
64 ko |
| Chaje memwa |
|
|
● Plug-in (MMC) |
Wi |
|
● Plug-in (MMC), max. |
8 Mo |
|
● Jesyon done sou MMC (apre dènye pwogramasyon), min. |
10 an |
| Sovgad |
|
|
● prezan |
Wi; Garanti pa MMC (san antretyen) |
|
● san batri |
Wi; Pwogram ak done |
| Tan pwosesis CPU |
|
| pou operasyon ti jan, tip. |
0.07 µs |
| pou operasyon mo, tip. |
0.15 µs |
| pou aritmetik pwen fiks, tip. |
0.2 µs |
| pou aritmetik pwen flotan, tip. |
0.72 µs |
| CPU-blòk |
|
| Kantite blòk (total) |
1 024; (DBs, FCs, FBs); ka kantite maksimòm chajè blòk yo ka redwi pa MMC yo itilize a. |
| DB |
|
|
● Nimewo, max. |
1 024; Ranje nimewo: 1 a 16000 |
|
● Gwosè, max. |
64 ko |
| FB |
|
|
● Nimewo, max. |
1 024; Ranje nimewo: 0 a 7999 |
|
● Gwosè, max. |
64 ko |
| FC |
|
|
● Nimewo, max. |
1 024; Ranje nimewo: 0 a 7999 |
|
● Gwosè, max. |
64 ko |
| OB |
|
|
● Deskripsyon |
gade lis enstriksyon |
|
● Gwosè, max. |
64 ko |
|
● Kantite OB sik gratis |
1; OB 1 |
|
● Kantite OB alam tan |
1; OB 10 |
|
● Kantite OB alam reta |
2; OB 20, 21 |
|
● Kantite OB entèwonp siklik |
4; OB 32, 33, 34, 35 |
|
● Kantite OB alam pwosesis |
1; OB 40 |
|
● Kantite OB demaraj |
1; OB 100 |
|
● Kantite OB erè asynchrone |
4; OB 80, 82, 85, 87 |
|
● Kantite OB erè synchrone |
2; OB 121, 122 |
