Nimewo Atik |

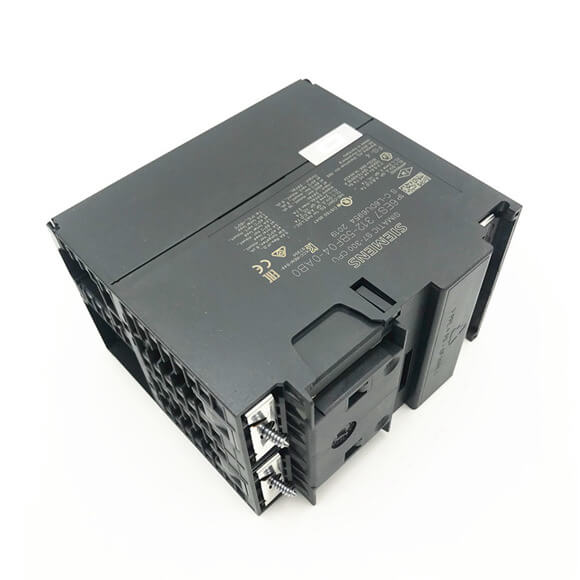

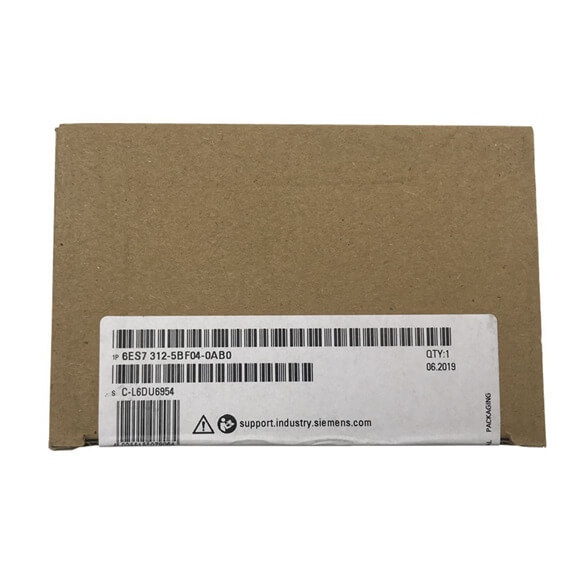

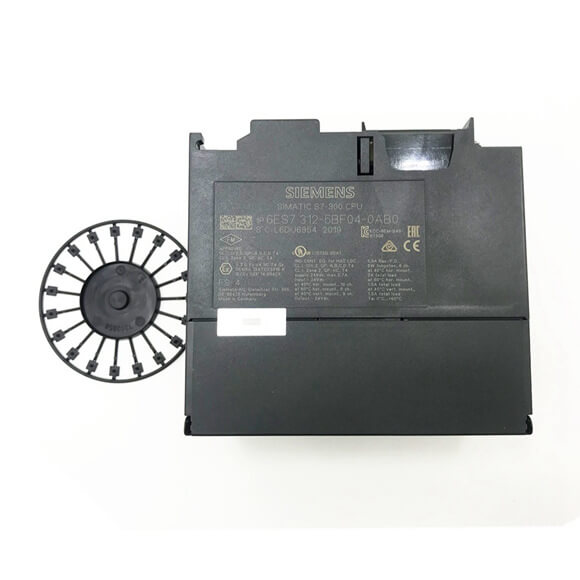

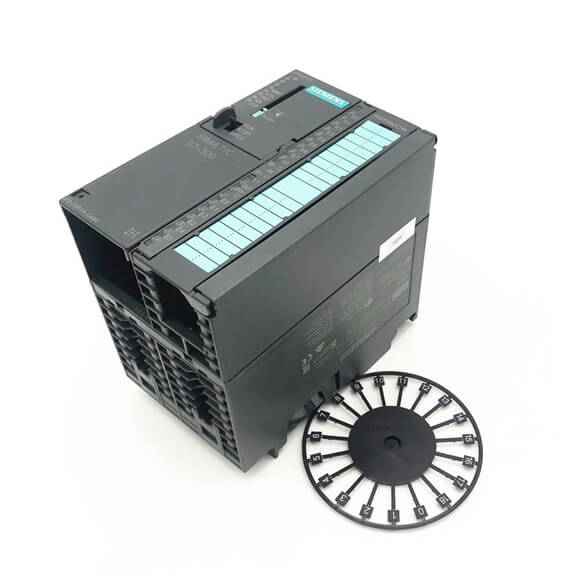

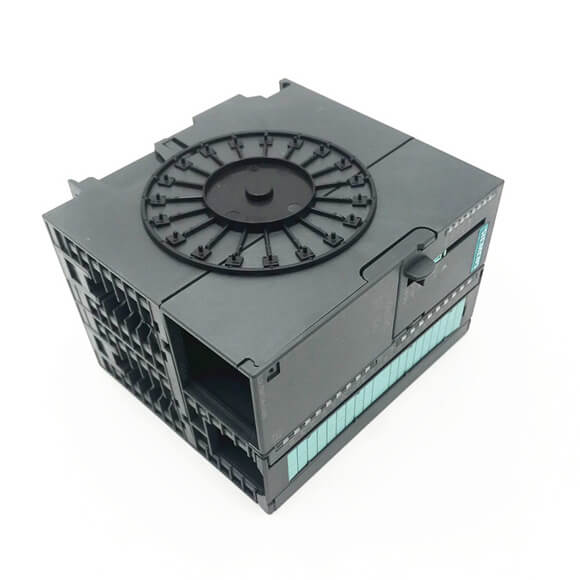

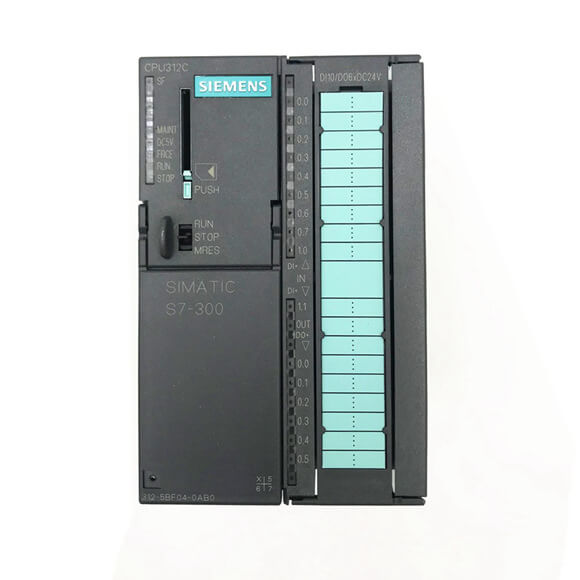

6ES7312-5BF04-0AB0 |
|
CPU312C, 10di/6do, 64 KB |
Enfòmasyon Jeneral |
|
HW estati fonksyonèl |
01 |
Firmwèr vèsyon |
V3.3 |
Jeni ak |
|
● Pake pwogramasyon |
Etap 7 V5.5 + SP1 oswa pi wo oswa Etap 7 V5.3 + SP2 oswa pi wo ak HSP 203 |
Ekipman pou vòltaj |
|
Valè rated (DC) |
|
● 24 V DC |
Wi |
ranje akseptab, pi ba limit (DC) |
19.2 V |
ranje akseptab, limit anwo (DC) |
28.8 V |
Pwoteksyon ekstèn pou liy ekipman pou pouvwa (rekòmandasyon) |
Miniature Awondisman Brewer, Kalite C; min. 2 a; Miniature Awondisman Breaker Kalite B, Min. 4 a |
Mains tampon |
|
● Mains/vòltaj echèk ki estoke tan enèji |
5 ms |
● Repete to, min. |
1 s |
Rezilta dijital |
|
- valè rated (DC) |
24 V |
- Ranvèse pwoteksyon polarite |
Non |
Antre aktyèl |
|
Konsomasyon aktyèl (valè rated) |
570 Ma |
Konsomasyon aktyèl (nan operasyon pa gen okenn chaj), tip. |
90 Ma |
Inrush aktyèl, typ. |
5 a |
I²T |
0.7 a² · s |
Rezilta dijital |
|
● Soti nan chaj vòltaj L+, max. |
25 mA |
Pèt pouvwa |
|
Pèt pouvwa, tip. |
8 w |
Memwa |
|
Travay memwa |
|
● entegre entegre |
64 kbyte |
● dilatabl |
Non |
● Size nan memwa retentif pou blòk done retentif |
64 kbyte |
Chaje memwa |
|
● Ploge nan (MMC) |
Wi |
● Ploge nan (MMC), Max. |
8 Mbyte |
● Jesyon done sou MMC (apre dènye pwogramasyon), min. |
10 y |
Backup |
|
● Prezante |
Wi; Garanti pa MMC (antretyen-gratis) |
● San batri |
Wi; Pwogram ak done |
Fwa pwosesis CPU |
|
Pou operasyon ti jan, tip. |
0.1 µs |
Pou operasyon mo, tip. |
0.24 µs |
Pou aritmetik pwen fiks, tip. |
0.32 µs |
pou pwen k ap flote aritmetik, tip. |
1.1 µs |
CPU-blòk |
|
Kantite blòk (total) |
1 024; (DBS, FCS, FBS); Ka kantite maksimòm nan blòk loadable ap redwi pa MMC a itilize yo. |
Db |
|
● Nimewo, Max. |
1 024; Ranje nimewo: 1 a 16000 |
● gwosè, max. |
64 kbyte |
FB |
|
● Nimewo, Max. |
1 024; Ranje nimewo: 0 a 7999 |
● gwosè, max. |
64 kbyte |
FC |
|
● Nimewo, Max. |
1 024; Ranje nimewo: 0 a 7999 |
● gwosè, max. |
64 kbyte |
Ob |
|
● Deskripsyon |
Gade lis enstriksyon yo |
● gwosè, max. |
64 kbyte |
● Nimewo nan sik gratis OBS |
1; OB 1 |
● Nimewo nan tan alam Obs |
1; OB 10 |
● Nimewo nan reta alam Obs |
2; OB 20, 21 |
● Kantite Obs entèwonp siklik |
4; OB 32, 33, 34, 35 |
● Nimewo nan pwosesis alam Obs |
1; OB 40 |
● Kantite OBS demaraj |
1; OB 100 |
● Nimewo nan erè asenkron OBS |
4; OB 80, 82, 85, 87 |
● Nimewo nan synchronous erè OBS |
2; OB 121, 122 |
Pwofondè nidifikasyon |
|
● pou chak klas priyorite |
16 |
● Lòt nan yon erè erè |
4 |
Kontè, time ak retansivite yo |
|
S7 Counter |
|
● Nimewo |
256 |
Venkite |
|
- reglabl |
Wi |
- pi ba limit |
0 |
- Limit anwo |
255 |
- Prereglaj |
Z 0 a z 7 |
Konte ranje |
|
- pi ba limit |
0 |
- Limit anwo |
999 |
IEC Counter |
|
● Prezante |
Wi |
● Tape |
Sfb |
● Nimewo |
Unlimited (limite sèlman pa kapasite RAM) |
S7 fwa |
|
● Nimewo |
256 |
Venkite |
|
- reglabl |
Wi |
- pi ba limit |
0 |
- Limit anwo |
255 |
- Prereglaj |
Pa gen retansivite |
Tan Range |
|
- pi ba limit |
10 ms |
- Limit anwo |
9 990 s |
IEC revèy |
|
● Prezante |
Wi |
● Tape |
Sfb |
● Nimewo |
Unlimited (limite sèlman pa kapasite RAM) |
Zòn done ak retansivite yo |
|
Zòn done retentif nan total |
tout, max. 64 KB |
Drapo |
|
● Nimewo, Max. |
256 Byte |
● Retantisite ki disponib |
Wi; MB 0 a MB 255 |
● Retentive prereglaj |
MB 0 a MB 15 |
● Nimewo nan memwa revèy |
8; 1 memwa byte |
Blòk done |
|
● Retentive reglabl |
Wi; atravè pwopriyete ki pa Peye-Wann sou DB |
● Retentive prereglaj |
Wi |
Done lokal yo |
|
● Pou chak klas priyorite, max. |
32 kbyte; Max. 2048 bytes pou chak blòk |
