Enfòmasyon Jeneral |

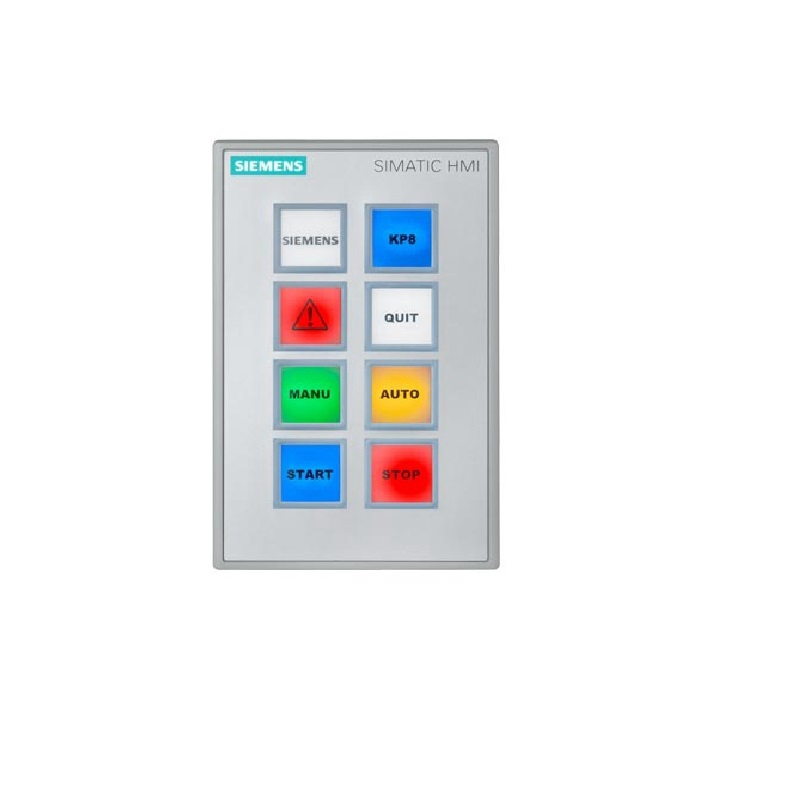

Siemens Simatic HMI KP8 PN Key panèl manyen ekran 6AV3688-3AY36-0AX0 |
|
|
Deziyasyon kalite pwodwi |
Kp8 pn |
Ak kle paramètabl |
Wi |
● klavye manbràn
-Itilizatè-defini etikèt kle manbràn ● Kle fonksyon - Nimewo nan kle fonksyon ● Kle kout-konjesyon serebral -Kantite kle kout-konjesyon serebral |
Wi
8
8 |
● DP dirèk poul (poul kòm S7 Sòti I/O)
● Nimewo nan mòd koulè pou dirije ● Kle dirèk (kle kòm S7 Antre I/O) |
8; Klere reglabl
5; Wouj, vèt, ble, jòn, blan 8 |
Kalite aliye |
Monte clip |
Pozisyon aliye |
vètikal |
Etajè monte |
Non |
Devan monte |
Wi; Konpatib ak ekstansyon inite dimansyon |
Tren aliye |
Non |
Miray monte/dirèk aliye |
Non |
Aliye nan fòma pòtrè posib |
Wi |
Aliye nan fòma jaden flè posib |
Wi |
Maksimòm ang akseptab nan enklinasyon san vantilasyon ekstèn |
30 °; Devan an/dèyè |
Nimewo nan fant pou aparèy lòd ak inite siyal |
0 |
Kalite vòltaj ekipman pou |
DC |
Valè rated (DC) |
24 V; 24 V ka boukle nan Connector, koupe lè rale |
ranje akseptab, pi ba limit (DC) |
20.4 V |
ranje akseptab, limit anwo (DC) |
28.8 V |
Konsomasyon aktyèl (valè rated) |
0.3 a |
Dirije koulè |
|
● Wouj |
Wi |
● Jòn |
Wi |
● Vèt |
Wi |
● Blan |
Wi |
● Ble |
Wi |
Kantite entrain dijital |
8; Entran total ak rezilta max. 8 ak 1x Sil 2 oswa 2x Sil 3 |
● valè rated (DC) |
24 V |
Kantite rezilta dijital |
8; Max. 8 entrain ak rezilta (total) |
Pwoteksyon kout-sikwi |
Wi |
● Avèk chaj rezistans, max. |
100 Ma |
● valè rated (DC) |
24 V; Ki pa Peye-izole |
● Kouran pou chak kanal, max.
● aktyèl pou chak gwoup, max. |
100 Ma
800 Ma |
Kantite interfaces endistriyèl Ethernet |
2; Pou konstriksyon liy ak bag san switch ekstèn |
Kantite interfaces Profinet |
2; Incl. chanje |
● Estati Ethernet Endistriyèl ki ap dirije
● Nimewo nan pò nan switch la entegre |
2; Pou chak pò
2; Pou chak pò |
