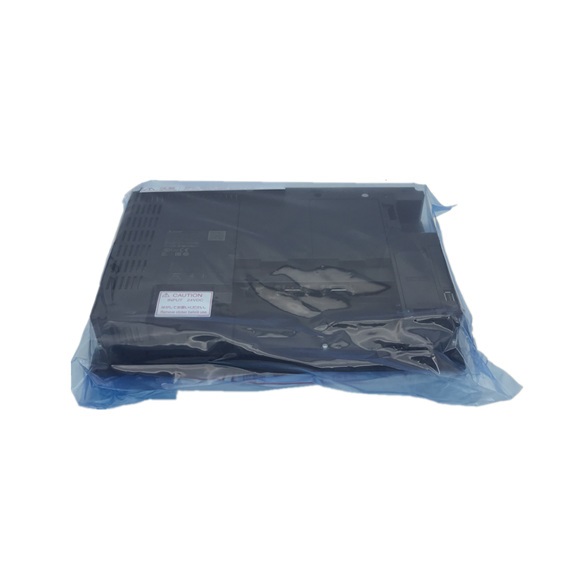

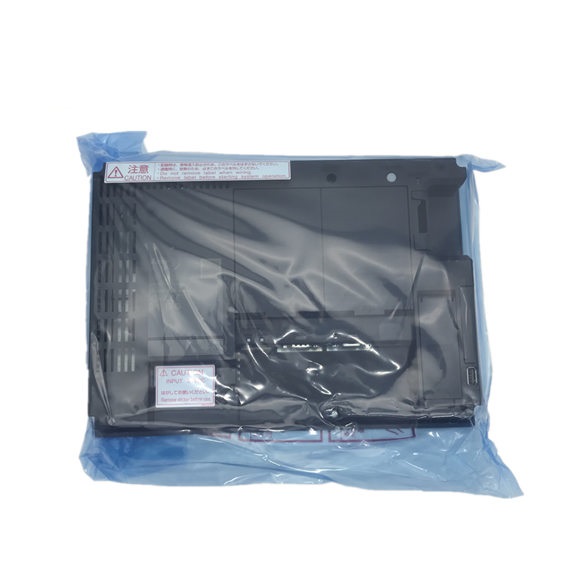

| 12 'Mitsubishi սենսորային էկրան HMI |
GT2715-XTBA GT2715-XTBD |
GT2712-STBA GT2712-STBD |
GT2712-STWA GT2712-STWD |
GT2710-STBA GT2710-STBD |
GT2710-VTBA GT2710-VTBD |
GT2710-VTWA GT2710-VTWD |
GT2708-STBA GT2708-STBD |
GT2708-VTBA GT2708-VTBD |
GT2705-VTBD |
| Տիպ |
TFT գույնի LCD |
| Էկրանի չափը |
15 » |
12.1 » |
10.4 » |
8.4 » |
5.7 » |
| Բանաձեւ (կետեր) |
1024 x 768 xga |
800 x 600 SVGA |
640 x 480 VGA |
800 x 600 SVGA |
640 x 480 VGA |
| Display ուցադրման չափը (W x H) մմ |
304.1 x 228.1 |
246.0 x 184.5 |
211.2 x 158.4 |
170.9 x 128.2 |
115.2 x 86.4 |
|
Նիշերի քանակը |
16-DOT ստանդարտ տառատեսակ, 64 chars. X 48 Գծեր (2-բայթ) 12-կետ ստանդարտ տառատեսակ, 85 chars. x 64 տող (2-բայթ) |
16-DOT ստանդարտ տառատեսակ, 50 chars. x 37 Գծեր (2-բայթ) 12-կետ ստանդարտ տառատեսակ, 66 chars: x 50 Գծեր (2-բայթ) |
16-DOT ստանդարտ տառատեսակ, 40 chars: X 30 Գծեր (2-բայթ) 12-կետ ստանդարտ տառատեսակ, 53 chars. x 40 տող (2-բայթ) |
16-DOT ստանդարտ տառատեսակ, 50 chars. x 37 Գծեր (2-բայթ) 12-կետ ստանդարտ տառատեսակ, 66 chars.
x 50 տող (2-բայթ) |
16-DOT ստանդարտ տառատեսակ. 40 chars. x 30 Գծեր (2-բայթ) 12-կետ ստանդարտ տառատեսակ. 53 chars. x 40 տող (2-բայթ) |
| Display ուցադրել գույները |
65536 գույներ |
| Ինտենսիվության ճշգրտում |
32 մակարդակի ճշգրտում |
| Լուսավորողիկ
Տիպ |
LED (փոխարինելի չէ) |
| Կյանք |
Մոտավոր: 60000 ժամ կամ ավելի (ցուցադրման ինտենսիվության ժամանակը հասնում է 50% -ի 25% ջերմաստիճանում 25 ° C ջերմաստիճանում) (* 4) |
|
Touch Panel (* 3) Տիպ |
Անալոգային դիմադրողական ֆիլմ |
| Հիմնական չափը (կետերը) |
Նվազագույնը 2 x 2 կետ (մեկ բանալին) (* 7) |
| Միաժամանակ մամուլ |
Առավելագույնը 2 միավոր |
| Կյանք |
1 միլիոն անգամ կամ ավելին (գործառնական ուժ 0.98N կամ ավելի քիչ) |
| Պանելային գույն |
Սեվ |
Սպիտակուց |
Սեվ |
Սպիտակուց |
Սեվ |
| Մարդու ցուցիչ
Հայտնաբերման հեռավորություն (մ) |
1 մ |
Մի քիչ |
| Հայտնաբերման ջերմաստիճանը |
Ջերմաստիճանի տարբերությունը մարդու մարմնի եւ շրջապատի օդի միջեւ. 4 ° C կամ ավելի բարձր |
Մի քիչ |
|
Հիշողություն Օգտագործողի հիշողության կարողություն |
Հիշողություն պահեստի համար (ROM). 57MB, հիշողություն գործելու համար (RAM). 128 ՄԲ |
Հիշողություն պահեստի համար (ROM). 32MB, հիշողություն գործելու համար (RAM), 80 ՄԲ |
| Կյանք (գրությունների քանակը) |
100000 անգամ |
| Ներքին ժամացույցի ճշգրտություն |
± 90 վրկ / ամիս (շրջակա միջավայրի ջերմաստիճանը 25 ° C) |
| Մարտկոցի տեսակը |
GT11-50BAT լիթիում մարտկոց |
| Կյանք |
Մոտավոր: 5 տարի (շրջակա միջավայրի ջերմաստիճանը 25 ° C) |
| Ներկառուցված ինտերֆեյս
RS-232 |
1CH փոխանցման արագություն `115200/57600/38400/19200/9600 / 4800BPS միակցիչ ձեւ, D-Sub 9-PIN (Արական) |
| RS-422/485 |
1CH փոխանցման արագություն `115200/57600/38400/19200/9600 / 4800BPS միակցիչ ձեւ, D-Sub 9-PIN (Իգական) |
| Էթերթեթ |
1C Տվյալների փոխանցման մեթոդ, 10base-t / 100base-tx միակցիչ ձեւ, RJ-45 (մոդուլային Jack) |
| USB (հյուրընկալող) |
2CH (առջեւի դեմքի / հետեւի դեմք) |
1ch (հետեւի դեմք) |
2CH (առջեւի դեմքի / հետեւի դեմք) |
1ch (հետեւի դեմք) |
2CH (առջեւի դեմքի / հետեւի դեմքը) |
|
Փոխանցման առավելագույն արագություն. Բարձր արագությամբ 480MBPS միակցիչ ձեւ, USB-A |
| USB (սարք) |
1ch (առջեւի դեմք) |
1ch (հետեւի դեմք) |
1ch (առջեւի դեմք) |
1ch (հետեւի դեմք) |
1ch (առջեւի դեմք) |
|
Փոխանցման առավելագույն արագություն. Բարձր արագությամբ 480MBPS միակցիչ ձեւ, USB Mini-B |
| SD քարտ |
1CH SDHC Համապատասխան (առավելագույնը 32 ԳԲ) |
| Երկարացման միջերես (* 6) |
Հաղորդակցման միավորի / ընտրանքային միավորի մոնտաժի համար |
| Օժանդակ ընդլայնում I / F |
Ընտրանքային միավորի մոնտաժի համար |
Մի քիչ |
| Կողմնակի միջերես |
Հաղորդակցման միավորի տեղադրման համար |
| Buzzer ելք |
Մեկ տոնով (երանգ, երանգի երկարության կարգավորելի) |
| Power LED |
Արտանետման գույնը `2 գույ (կապույտ, նարնջագույն) |
| Պաշտպանական շինարարություն |
Առջեւ, IP67F (* 5, * 8) կառավարման վահանակում. IP2X |
| Արտաքին չափերը (W x H x D) մմ |
397 x 300 x 60 |
316 x 246 x 52 |
303 x 218 x 52 |
241 x 194 x 52 |
167 x 139 x 60 |
| Panel Cutout (W x H) մմ |
383.5 x 282.5 |
302 x 228 |
289 x 200 |
227 x 176 |
153 x 121 |
| Քաշը (կգ)
Բացառում է մոնտաժային փակագծերը |
4.5 |
2.4 |
2.1 |
1.5 |
1.0 |
|
Կիրառելի ծրագրային փաթեթ |
GT Works3 Version1.112s կամ ավելի ուշ |
GT Works3 Version1.100e կամ ավելի ուշ |
GT Works3 Version1.130l կամ ավելի ուշ |
