| Mitsubishi HMI սենսորային էկրան |
Տեխնիկական պայմաններ |
|
|

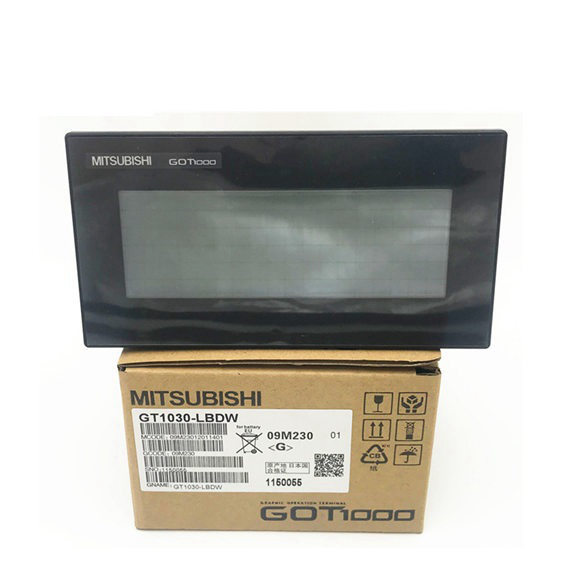

| Mitsubishi HMI սենսորային էկրան |
GT1030-LBD/LWD/HBD/HWD |
GT1030-LBD2/LWD2/HBD2/HWD2 |
GT1030-LBL/LWL/HBL/HWL |
| Ցուցադրման բաժին*1 |
STN մոնոխրոմ (սպիտակ/սև) հեղուկ բյուրեղյա |
|
|
| Էկրանի չափը |
4,5 դյույմ |
|
|
| Բանաձեւ |
288 96 կետ (հորիզոնական ձևաչափ) |
|
|
| Ցուցադրման չափը |
W109.42 (4.3) H35.98 (1.41) [մմ] (դյույմ) (Հորիզոնական ձևաչափ) |
|
|
| Ցուցադրել նիշը |
16 կետանոց ստանդարտ տառատեսակ՝ 36 նիշ 6 տող (հորիզոնական ձևաչափ) 12 կետ ստանդարտ տառատեսակ՝ 48 նիշ 8 տող (հորիզոնական ձևաչափ) |
|
|
| Ցուցադրման գույնը |
Մոնոխրոմ (սպիտակ/սև) |
|
|
| Ցուցադրման անկյուն |
Ձախ/աջ՝ 30 աստիճան, վերև՝ 20 աստիճան, ներքև՝ 30 աստիճան (հորիզոնական ձևաչափ) |
|
|
| Կոնտրաստի ճշգրտում |
16 մակարդակի կարգավորում |
|
|
| Ինտենսիվության ճշգրտում |
8 մակարդակի կարգավորում |
|
|
| Միայն LCD-ի ինտենսիվությունը |
200 [cd/m2] (կանաչով) |
|
|
| Կյանք |
Մոտ. 50000 ժ. (Ժամանակն է, որ ցուցադրման ինտենսիվությունը դառնա 1/5 25 ջերմաստիճանի դեպքում) |
|
|
| Հետին լույս |
LED 3 մատչելի գույներով (կանաչ, կարմիր, նարնջագույն) (փոխարինում չի պահանջվում), Հետևի լույսի կարգավիճակը (գույներ, ՄԻԱՑՎԱԾ/ԲԼԻՆԿ/ԱՆՋԱՏԵՑ) կառավարում, Էկրանապահի ակտիվացման կարգավորվող ժամանակը Համակարգի տեղեկատվության կարգավորումը*2 հնարավորություն է տալիս PLC-ին վերահսկել հետին լույսի կարգավիճակը: |
|
|
| Սենսորային վահանակ Հպման ստեղների քանակը |
Առավելագույնը 50 ստեղներ/էկրան (Matrix resistive film touch panel) |
|
|
| Բանալին չափը |
Նվազագույնը 16 16 կետ (մեկ բանալի) |
|
|
| Երկու (կամ ավելի) տարածքների միաժամանակյա սեղմում (2 կետանոց սեղմում) |
Միացնել |
|
|
| Կյանք |
1 միլիոն անգամ կամ ավելի (գործող ուժը առավելագույնը 0,98 Ն.) |
|
|
| MemoryC drive*3 |
Ֆլեշ հիշողություն (Ներքին), նախագծի տվյալների պահպանման համար (1,5 Մբայթ կամ պակաս), ՕՀ |
|
|
| Կյանք (գրելու ժամանակների քանակը) |
100000 անգամ |
|
|
| D քշել |
SRAM (ներքին), ահազանգի պատմության, բաղադրատոմսի տվյալների և ժամանակի գործողության սահմանման արժեքի պահպանման համար |
|
|
| Մարտկոց |
GT11-50BAT լիթիումային մարտկոց |
|
|
| Պահուստային թիրախ |
Ժամացույցի տվյալներ, զարթուցիչի պատմություն, բաղադրատոմսի տվյալներ և ժամանակի գործողության պարամետրերի արժեքը |
|
|
| Կյանք |
Մոտ. 5 տարի (գործող միջավայրի ջերմաստիճանը 25) |
|
|
| PC հաղորդակցություն |
RS-232 1ch Փոխանցման արագություն՝ 115,200/57,600/38,400/19,200/9,600/4,800bps Միակցիչի ձևը՝ MINI DIN 6 պին (Իգական)
Հավելված՝ համակարգչի հաղորդակցություն (նախագծի տվյալների վերբեռնում/ներբեռնում, ՕՀ-ի տեղադրում, թափանցիկ գործառույթ) |
|
|
| Բազերի ելք (զնգոց, որը հնչում է, երբ սեղմված են հպման ստեղները) |
Մեկ տոնով (LONG/SHORT/OFF կարգավորելի) |
|
|
| Շրջակա միջավայրի պաշտպանիչ կառուցվածք*5 |
Համարժեք IP67 (JEM1030) (առջևի հատված) (հորիզոնական ձևաչափ) |
|
|
