| Mitsubishi Servo ուժեղացուցիչ MR-J2S- |
10 Ա |
20 Ա |
40 Ա |
60 Ա |
70a (-UM) |
100 Ա |
200 Ա |
350 Ա |
500 Ա |
700 Ա |
11 KA |
15 ԿԱ |
22 KA |
30 ԿԱ |
37 KA |
10A1 |
20A1 |
40A1 |

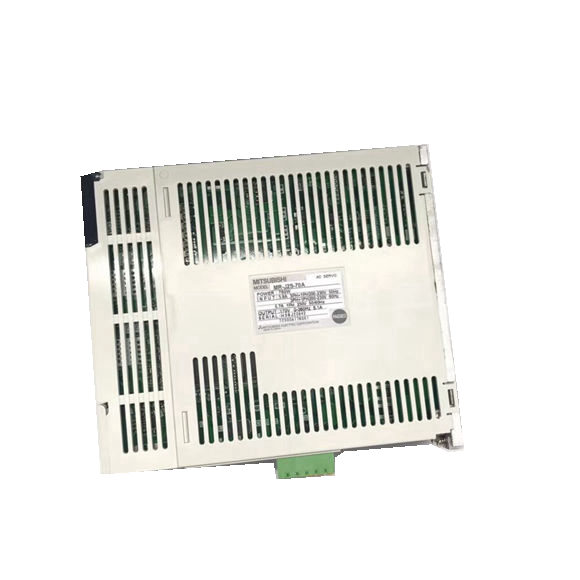

| Mitsubishi Servo Drive MR-J2S |
— |
MR-HP30KA |
— |
| Սերվո ուժեղացուցիչ
Լարման/հաճախականության |
1-փուլ 200-ից 230VAC 50/60Hz |
1-փուլ 100-ից 120VAC |
| Վերահսկիչ շղթայի հզորությունը |
|
50/60 Հց |
| Լարման թույլատրելի տատանում |
1-փուլ 170-ից 253VAC |
1-փուլ 85-ից մինչև 127VAC |
| Մատակարարում Թույլատրելի հաճախականության տատանում |
±5% առավելագույնը |
±5% առավելագույնը |
|
Էլեկտրաէներգիայի սպառում (W) |
50 |
50 |
| Հիմնական շղթայի էլեկտրամատակարարում
Լարման/հաճախականության (Ծանոթագրություն 1) |
3-րդ փուլ 200-ից 230VAC 50 / 60HZ կամ 1-փուլ 230VAC 50/60HZ (Նշում 2) |
3-փուլ 200-ից 230VAC 50/60Hz (Ծանոթագրություն 2) |
|
1-փուլ 100-ից 120VAC 50/60Hz (Ծանոթագրություն 2) |
| Լարման թույլատրելի տատանում |
3-փուլ 200-ից 230VAC՝ 170-ից 253VAC 1-փուլ 230VAC՝ 207-ից 253VAC |
3-փուլ 170-ից 253VAC |
|
1-փուլ 85-ից մինչև 127VAC |
| Թույլատրելի հաճախականության տատանում
|
±5% առավելագույնը |
միավոր. |
±5% առավելագույնը |
| Կառավարման համակարգ |
Sine-wave PWM կառավարման/հոսանքի կառավարման համակարգ |
| Դինամիկ արգելակ |
Ներկառուցված (Ծանոթագրություն 3) |
Արտաքին տարբերակ |
Ներկառուցված (Ծանոթագրություն 3) |
|
Գերհոսանքի անջատում, վերագեներացիայի գերլարման անջատում, գերբեռնվածության անջատում (էլեկտրոնային ջերմային), |
| Անվտանգության առանձնահատկություններ |
սերվո շարժիչի գերտաքացումից պաշտպանություն, կոդավորիչի անսարքության պաշտպանություն, վերականգնման անսարքության պաշտպանություն, |
|
պաշտպանություն թերլարումից/հանկարծակի հոսանքազրկումից, գերարագության պաշտպանություն, ավելորդ սխալներից պաշտպանություն |
|
Մուտքային իմպուլսի առավելագույն հաճախականությունը |
500 kpps (դիֆերենցիալ ընդունիչ օգտագործելիս), 200 kpps (բաց կոլեկցիոներ օգտագործելիս) |
|
Դիրքորոշման հետադարձ զարկերակ |
Բանաձևը մեկ կոդավորիչի/սերվո շարժիչի ռոտացիայի համար՝ 131072 p/rev |
| Դիրք
Հրամանի զարկերակային բազմապատիկ |
Էլեկտրոնային հանդերձում A/B բազմապատիկ, A: 1-ից մինչև 65535 կամ 131072, B: 1-ից մինչև 65535 1/50 <A/B <500 |
|
Մեծ ոլորող մոմենտ ստեղծելու սահմանափակում |
Սահմանել պարամետրերով կամ արտաքին անալոգային մուտքով (0-ից + 10VDC / Առավելագույն ոլորող մոմենտ) |
|
Արագության վերահսկման միջակայք |
Անալոգային արագության հրաման 1:2000, ներքին արագության հրաման 1:5000 |
|
Մեծ ոլորող մոմենտ ստեղծելու սահմանափակում |
Սահմանել պարամետրերով կամ արտաքին անալոգային մուտքով (0-ից + 10VDC / Առավելագույն ոլորող մոմենտ) |
| Կառուցվածք |
Ինքնասառեցվող բաց (IP00) |
Օդափոխիչի հովացում բաց (IP00) |
Ինքնազարգացման բաց (IP00) |
|
Շրջակա միջավայրի ջերմաստիճանը |
0-ից 55°C (32-ից 131°F) (չսառչող), Պահպանում՝ –20-ից 65°C (–4-ից 149°F) (չսառչող) |
| Շրջակա միջավայր-
Շրջակա միջավայրի խոնավությունը |
90% RH առավելագույն (ոչ խտացնող), պահեստավորում՝ 90% RH առավելագույն (ոչ խտացնող) |
| մենթ
Մթնոլորտ |
ներսում (առանց արևի ուղիղ ճառագայթների); չկան քայքայիչ գազ, դյուրավառ գազ, նավթի մառախուղ կամ փոշի |
|
Բարձրություն |
Ծովի մակարդակից 1000 մ (3280 ֆտ) կամ ավելի քիչ բարձրության վրա |
|
Վիբրացիա |
Առավելագույնը 5,9 մ/վրկ |
