| Jenis |
Sensor laser berbasis jarak |
|
|
|
|
|
| Penampilan |
Pemasangan berulir M18 |
Persegi panjang |
|
|
|
|
|
NPN |
LR-ZH490CB *1
Fungsi UCD |
LR-ZB240CB |
LR-ZB90CB |
— |
— |
— |
| NPN |
— |
— |
— |
LR-ZH500N
Fungsi UCD |
LR-ZB250AN |
LR-ZB100N |
| NPN |
— |
— |
— |
LR-ZH500CN
Fungsi UCD |
LR-ZB250CN |

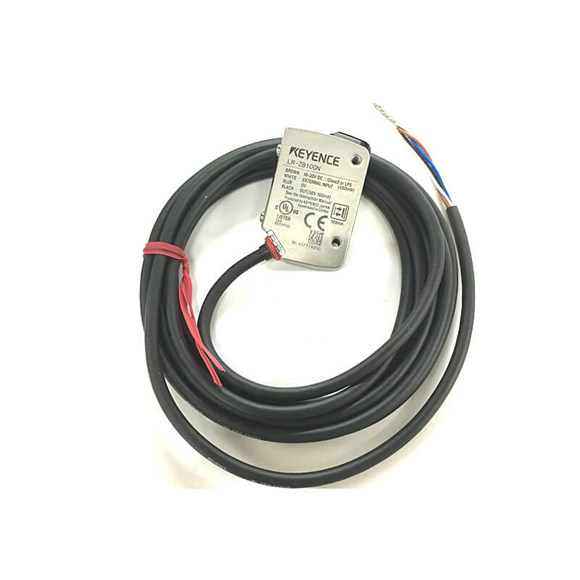

LR-ZB100CN |
|
PNP |
— |
— |
— |
LR-ZH500P *1
Fungsi UCD |
LR-ZB250AP |

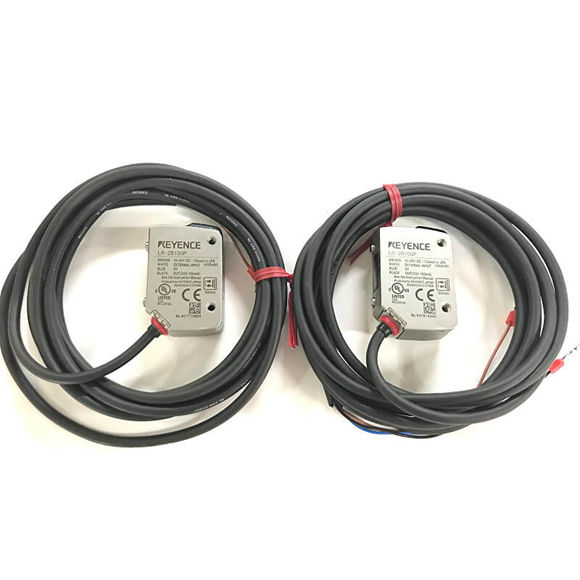

LR-ZB100P |
| PNP |
— |
— |
— |
LR-ZH500CP *1
Fungsi UCD |
LR-ZB250CP |
LR-ZB100CP |
| PNP |
— |
— |
— |
LR-ZH500C3P *1
Fungsi UCD |
LR-ZB250C3P |
LR-ZB100C3P |
| Jarak yang dapat dideteksi |
25 hingga 490 mm 0,98″ hingga 19,29″ (465 hingga 0)*2 |
25 hingga 240 mm 0,98″ hingga 9,45″(215 hingga 0)*2 |
25 hingga 90 mm 0,98″ hingga 3,54″(650 hingga 0)*2 |
35 hingga 500 mm 1,38″ hingga 19,69″(465 hingga 0)*2 |
35 hingga 250 mm 1,38″ hingga 9,84″(215 hingga 0)*2 |
35 hingga 100 mm 1,38″ hingga 3,94″(650 hingga 0)*2 |
|
Deviasi standar yang dapat dideteksi |
25 hingga 170 mm 0,98″ hingga 6,69″ :
9mm 0,35″ 170 hingga 290 mm 6,69″ hingga 11,42″ : 25mm 0,98″ 290 hingga 390 mm 11,42″ hingga 15,35″ : 40 mm 1,57″ 390 hingga 490 mm 15,35″ hingga 19,29″ : 50mm 1,97″ |
25 hingga 170 mm 0,98″ hingga 6,69″ : 9mm 0,35″ 170 hingga 240 mm 6,69″ hingga 9,45″ : 25mm 0,98″ |
25 hingga 40 mm 0,98″ hingga 1,57″ : 1,5mm 0,06″ 40 hingga 90 mm 1,57″ hingga 3,54″ : 3 mm 0,12″ |
35 hingga 180 mm 1,38″ hingga 7,09″ :
9mm 0,35″ 180 hingga 300 mm 7,09″ hingga 11,81″ : 25mm 0,98″ 300 hingga 400 mm 11,81″ hingga 15,75″ : 40mm 1,57″ 400 hingga 500 mm 15,75″ hingga 19,69″ : 50mm 1,97″ |
35 hingga 180 mm 1,38″ hingga 7,09″ : 9mm 0,35″ 180 hingga 250 mm 7,09″ hingga 9,84″ : 25mm 0,98″ |
35 hingga 50 mm 1,38″ hingga 1,97″ : 1,5mm 0,06″ 50 hingga 100 mm 1,97″ hingga 3,94″ : 3 mm 0,12″ |
| Resolusi tampilan |
1 hingga 5 (1 hingga 5 mm 0,04″ hingga 0,20″) |
1 hingga 3 (1 hingga 3 mm 0,04″ hingga 0,12) |
2 (0,2 mm 0,01″) |
1 hingga 5 (1 hingga 5 mm 0,04″ hingga 0,20″) |
1 hingga 3 (1 hingga 3 mm 0,04″ hingga 0,12″) |
2 (0,2 mm 0,01″) |
| Ukuran titik |
Kira-kira. ø3 mm ø0,12″ |
Kira-kira. 2,4 × 1,2 mm 0,09″ × 0,05″
pada 240mm 9,45″ |
Kira-kira. 2 × 1 mm 0,08″ × 0,04″
pada 90mm 3,54″ |
Kira-kira. ø3 mm ø0,12″ |
Kira-kira. 2,4 × 1,2 mm 0,09″ × 0,05″
pada 250mm 9,84″ |
Kira-kira. 2 × 1 mm 0,08″ × 0,04″
pada 100mm 3,94″ |
| Waktu respons |
1,5 mdtk / 10 mdtk / 50 mdtk dapat dipilih |
|
|
|
|
|
|
kelas laser |
Produk laser kelas 2 (IEC60825-1) Produk laser kelas II (FDA(CDRH) Part1040.10) |
Produk laser kelas 1 (IEC60825-1, FDA (CDRH) Part1040.10*3) |
Produk laser kelas 2 (IEC60825-1) Produk laser kelas II (FDA(CDRH) Part1040.10) |
Produk laser kelas 1 (IEC60825-1, FDA (CDRH) Part1040.10*3) |
|
|
|
Indikator |
Tampilan 3 digit 7 segmen (putih), indikator output (kuning), indikator DATUM (oranye),
1 indikator titik (hijau) |
Tampilan 3-digit 7-segmen (merah), indikator output (kuning), indikator DATUM (oranye),
1 indikator titik (hijau) |
Tampilan 3 digit 7 segmen (putih), indikator output (kuning), indikator DATUM (oranye),
1 indikator titik (hijau) |
Tampilan 3-digit 7-segmen (merah), indikator output (kuning), indikator DATUM (oranye),
1 indikator titik (hijau) |
|
|
| pengatur waktu |
Penundaan OFF/ON/penundaan OFF/Satu bidikan |
|
|
|
|
|
|
Tegangan listrik |
10 hingga 30 VDC, termasuk 10% riak (PP), Kelas 2 atau LPS |
|
|
|
|
|
| Konsumsi daya |
450 mW atau kurang (18 mA atau kurang pada 24 V, 34 mA atau kurang pada 12 V) |
|
|
|
|
|
| Kontrol keluaran |
LR-ZHxB: NPN Open collector/PNP Open collector dapat dipilih, LR-ZBxB: NPN+PNP Open collector, LR-ZxN: NPN Open collector, LR-ZxP: PNP Open collector, Tegangan yang diterapkan 30 VDC atau kurang, Arus kontrol 100 mA atau kurang, Tegangan sisa 1,2 V atau kurang pada 10 mA atau kurang, 2 V atau kurang pada 10 hingga 100 mA |
|
|
|
|
|
| Sirkuit perlindungan |
Perlindungan terhadap sambungan daya terbalik, arus berlebih keluaran, lonjakan keluaran, sambungan keluaran terbalik |
|
|
|
|
|
| Operasi keluaran |
Light-ON / Dark-ON dapat dipilih |
|
|
|
|
|
|
Masukan eksternal *4 |
Kalibrasi waktu input: ON 35 ms atau lebih, OFF 35 ms atau lebih
Penghentian emisi laser: 2 mdtk atau lebih AKTIF, 20 mdtk atau lebih MATI NPN arus hubung singkat: 1 mA atau kurang/PNP: 2 mA atau kurang |
Tidak ada |
Kalibrasi waktu input: 35 ms atau lebih ON, 35 ms atau lebih OFF Penghentian emisi laser: 2 ms atau lebih ON, 20 ms atau lebih OFF Arus hubung singkat NPN: 1 mA atau kurang/PNP: 2 mA atau kurang |
|
|
|
|
Ketahanan lingkungan Peringkat kandang |
IP68(IEC60529), IP69K(DIN40050-9), NEMA 4X, 6P, 13(NEMA250), ECOLAB*5, Beragam*5 |
|
|
|
|
|
|
Cahaya sekitar *6 |
Lampu pijar: 10000 lux atau kurang Sinar matahari: 20000 lux atau kurang pada 240 mm 9,45″
Lampu pijar: 2000 lux atau kurang Sinar matahari: 4000 lux atau kurang pada 490mm 19,29″ |
Lampu pijar: 2000 lux atau kurang Sinar matahari: 4000 lux atau kurang |
Lampu pijar: 4000 lux atau kurang Sinar matahari: 8000 lux atau kurang |
Lampu pijar: 10000 lux atau kurang Sinar matahari: 20000 lux atau kurang pada 250 mm 9,84″
Lampu pijar: 2000 lux atau kurang Sinar matahari: 4000 lux atau kurang pada 500 mm 19,69″ |
Lampu pijar: 2000 lux atau kurang Sinar matahari: 4000 lux atau kurang |
Lampu pijar: 4000 lux atau kurang Sinar matahari: 8000 lux atau kurang |
| Suhu lingkungan |
-10 hingga +50°C 14 hingga 122°F (Tanpa titik beku) |
|
|
|
|
|
| Suhu penyimpanan |
-25 hingga +75°C -13 hingga 167°F (Tanpa titik beku) |
|
|
|
|
|
| Kelembaban sekitar |
35 hingga 85%RH (Tanpa kondensasi) |
|
|
|
|
|
| Resistensi guncangan |
1000 m/s2 dalam arah sumbu X, Y, Z masing-masing sebanyak 6 kali |
|
|
|
|
|
| Ketahanan terhadap getaran |
10 hingga 55 Hz Amplitudo ganda 1,5 mm 0,06″ masing-masing pada arah sumbu X, Y, Z, 2 jam |
|
|
|
|
|
| Resistensi isolasi |
20 MΩ atau lebih (500 VDC) |
|
|
|
|
|
| Tahan tegangan |
1000 VAC 50/60 Hz 1 mnt |
|
|
|
|
|
| Bahan |
Wadah: SUS316L, Layar: PES, Penutup lensa: PMMA dengan lapisan anti gores, Pengepakan/Cincin konektor: FKM, Mur: SUS316L, Mesin cuci kunci: SUS304 |
Wadah: SUS316L, Layar: PES, Penutup lensa: PMMA dengan lapisan anti gores, Pengepakan/Cincin konektor: FKM |
|
|
|
|
|
Barang-barang yang menyertainya |
Instruksi Manual, label peringatan/sertifikasi/identifikasi FDA, label peringatan/penjelasan laser |
Instruksi Manual, Sertifikasi/Label Identifikasi (FDA) |
Instruksi Manual, label peringatan/sertifikasi/identifikasi FDA, label peringatan/penjelasan laser |
Instruksi Manual, Label Sertifikasi/Identifikasi (FDA) |
|
|
