| Model |
E2KQ-X10ME1 |
E2KQ-X10ME2 |
| Penginderaan jarak *1 |
10mm |
| Penginderaan jarak rentang yang dapat disesuaikan |
6 hingga 10 mm |
| Perjalanan diferensial |
4% hingga 20% dari jarak penginderaan |
| Objek yang dapat dideteksi |
Konduktor dan dielektrik |
| Objek penginderaan standar |
Pelat logam yang diarde: 50 × 50 × 1 mm |
| Frekuensi respons |
35Hz |
Tegangan catu daya
(rentang tegangan operasi) |
12 hingga 24 VDC (10 hingga 30 VDC), riak (pp): maks. |
| Konsumsi saat ini |
maks 15 mA. |
| Memuat arus |
100 mA |
| Tegangan sisa |
Maks. 1,5 V. (Arus beban: 100 mA, Panjang kabel: 2 m) |
| Indikator |

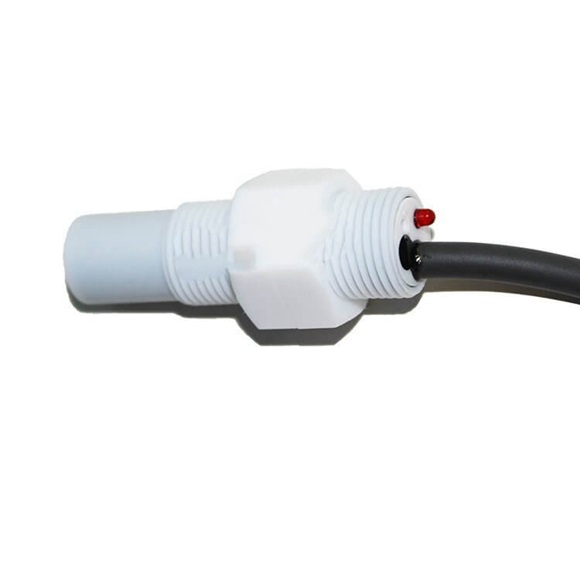

Indikator deteksi (merah) |
Mode operasi
(dengan objek penginderaan mendekat) *2 |
TIDAK |
tidak |
| Sirkuit perlindungan |
Perlindungan polaritas terbalik, penekan lonjakan arus |
| Kisaran suhu sekitar |
Pengoperasian: -10 hingga 55°C, Penyimpanan: -25 hingga 55°C (tanpa lapisan es atau kondensasi) |
| Kisaran kelembaban sekitar |
Pengoperasian/penyimpanan: 35% hingga 85% (tanpa kondensasi) |
| Pengaruh suhu |
±15% maks. jarak penginderaan pada 23°C dalam kisaran suhu -10 hingga 55°C |
| Pengaruh tegangan |
±2% maks. jarak penginderaan pada tegangan pengenal pada tegangan pengenal ±20% |
| Resistensi isolasi |
50 MΩ mnt. (pada 500 VDC) antara bagian dan kotak yang membawa arus |
| Kekuatan dielektrik |
500 VAC, 50/60 Hz selama 1 menit antara komponen dan casing yang membawa arus |
| Ketahanan terhadap getaran |
Penghancuran: 10 hingga 55 Hz, amplitudo ganda 1,5 mm selama 2 jam masing-masing dalam arah X, Y, dan Z |
| Resistensi guncangan |
Kehancuran: 500 m/s2 masing-masing 3 kali dalam arah X, Y, dan Z |
| Tingkat perlindungan |
IP66 (IEC), standar internal: tahan minyak |
| Metode koneksi |
Model Pra-kabel (Panjang kabel standar: 2 m) |
| Berat (keadaan dikemas) |
Kira-kira. 150 gram |
