| Jenis |
Jenis konektor |
|
|
| Jenis |
Penginderaan teratas |
Penginderaan depan |
Tipe L
(Penginderaan teratas) |
| Menyala |

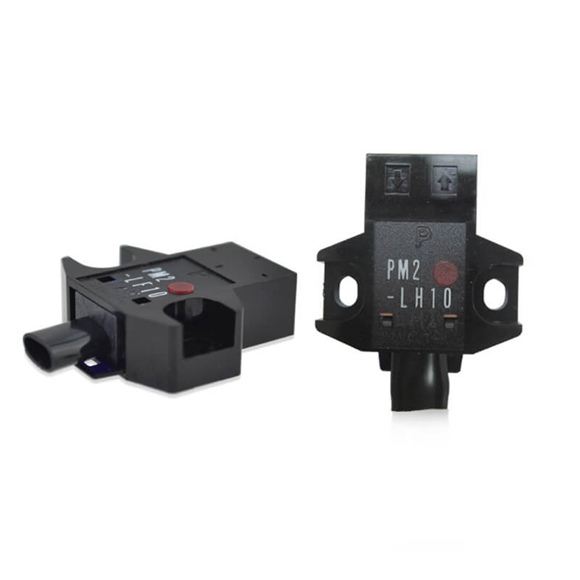

PM2-LH10 |
PM2-LF10 |
PM2-LL10 |
| Gelap-ON |
PM2-LH10B |
PM2-LF10B |
PM2-LL10B |
| Kepatuhan terhadap arahan penandaan CE |
Petunjuk EMC, Petunjuk RoHS |
|
|
| Rentang penginderaan |
2,5 hingga 8 mm 0,098 hingga 0,315 inci (Titik konv.: 5 mm 0,197 inci) dengan kertas putih tidak mengkilap (15 x 15 mm 0,591 inci x 0,591 inci) (Catatan 2) |
|
|
| Minimal. objek penginderaan |
ø0,05 mm ø0,002 inci kawat tembaga (Jarak pengaturan: 5 mm 0,197 inci) |
|
|
| Histeresis |
Jarak pengoperasian 20 % atau kurang dengan kertas putih tidak mengkilap (15 x 15 mm 0,591 x 0,591 inci) |
|
|
Pengulangan
(tegak lurus terhadap
sumbu penginderaan) |
0,08 mm 0,003 inci atau kurang (Catatan 3) |
|
|
| Tegangan suplai |
5 hingga 24 V DC ±10 % Ripple PP 5 % atau kurang |
|
|
| Konsumsi saat ini |
Rata-rata: 25 mA atau kurang, Puncak: 80 mA atau kurang |
|
|
| Keluaran |
Transistor kolektor terbuka NPN
• Arus sink maksimum: 100 mA
• Tegangan yang diterapkan: 30 V DC atau kurang (antara output dan 0 V)
• Tegangan sisa: 1 V atau kurang (pada arus sink 100 mA), 0,4 V atau kurang (pada arus sink 16 mA) |
|
|
| Kategori pemanfaatan |
DC-12 atau DC-13 |
|
|
arus berlebih
Operasi |
Tergabung |
|
|
| Waktu respons |
0,8 ms atau kurang |
|
|
| Indikator operasi |
LED Merah (menyala saat output ON) |
|
|
| Derajat polusi |
3 (Lingkungan industri) |
|
|
| Suhu lingkungan |
–10 hingga +55 ℃ +14 hingga +131 ℉ (Embun kondensasi atau lapisan es tidak diperbolehkan),
Penyimpanan: –25 hingga +80 ℃ –13 hingga +176 ℉ |
|
|
| Kelembapan sekitar |
45 hingga 85 % RH, Penyimpanan: 45 hingga 85 % RH |
|
|
| Penerangan sekitar |
Lampu pijar: 3.500 lux atau kurang pada permukaan penerima cahaya |
|
|
| Ketahanan terhadap getaran |
Frekuensi 10 hingga 55 Hz, 1,5 mm 0,059 dalam amplitudo ganda dalam arah X, Y dan Z masing-masing selama dua jam |
|
|
| Resistensi guncangan |
Percepatan 500 m/s2 (kira-kira 50 G) pada arah X, Y dan Z masing-masing sebanyak tiga kali |
|
|
| Elemen pemancar |
LED inframerah (Panjang gelombang emisi puncak: 880 nm 0,035 mil, termodulasi) |
|
|
| Bahan |
Penutup: Polikarbonat, Bagian terminal: Campuran tembaga (berlapis Ag) |
|
|
| Kabel |
– |
|
|
| Panjang kabel |
Panjang total hingga 2 m 6.562 kaki dapat dilakukan dengan kabel berukuran 0,3 mm2 atau lebih.
(Jika kabel diperpanjang 2 m 6.562 kaki, atau lebih, kapasitor 10 µF harus dihubungkan antara terminal +V dan 0 V.) |
|
|
| Berat |
Berat bersih: kira-kira 4,5 g.
Berat kotor: kira-kira 85g. (10 buah paket) |
Berat bersih: kira-kira 4g.
Berat kotor: kira-kira 80g.
(10 buah paket) |
|
