| Numero dell'articolo |
6ES7326-1RF01-0AB0 |

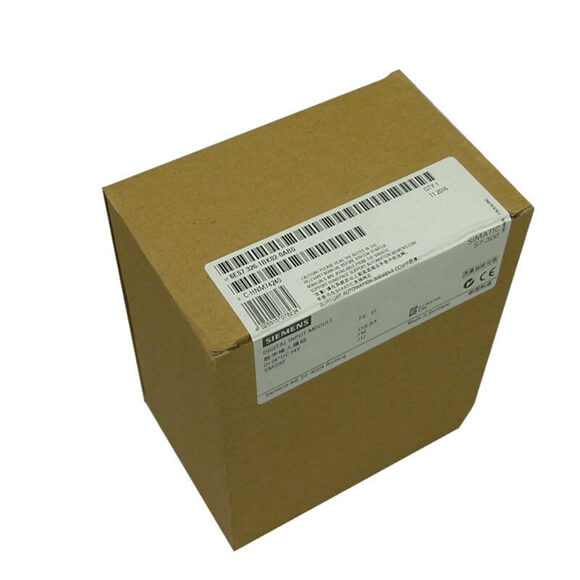

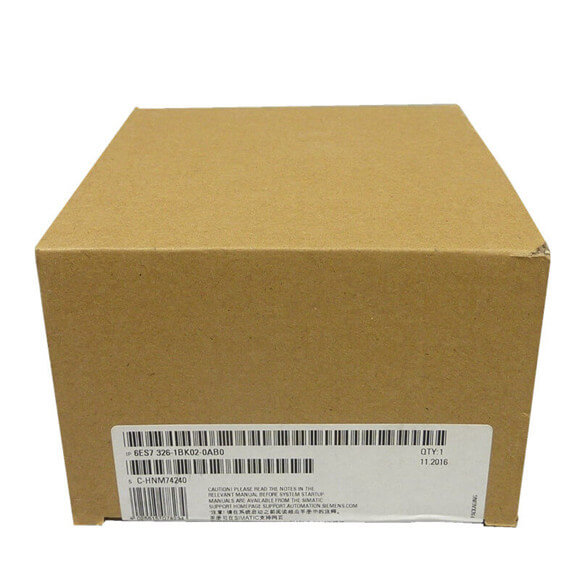

6ES7326-1BK02-0AB0 |
|
SM326, 8DE, 24 V CC, a prova di guasto |
SM326, F-DI 24 X DC24V, fail-safe |
| Tensione di alimentazione |
|
|
| Valore nominale (DC) |
|
24 V |
| Protezione da inversione di polarità |
SÌ |
SÌ |
| Corrente in ingresso |
|
|
| dalla tensione di carico L+ (senza carico), max. |
160 mA |
450 mA |
| dal bus backplane DC 5 V, max. |
90 mA |
100mA |
| Fornitura encoder |
|
|
| Numero di uscite |
8 |
4; Isolato |
| Tipo di tensione in uscita |
8,2 V CC |
|
| Corrente di uscita |
|
|
|
● Valore nominale |
|
400 mA |
| Perdita di potenza |
|
|
| Perdita di potenza, tip. |
4,5 W |
10 W |
| Ingressi digitali |
|
|
| Numero di ingressi digitali |
8 |
24 |
| Numero di ingressi controllabili simultaneamente |
|
|
| tutte le posizioni di montaggio |
|
|
|
— fino a 40 °C, max. |
8 |
24 |
|
— fino a 60 °C, max. |
8 |
24; (a 24 V) o 18 (a 28,8 V) |
| Tensione in ingresso |
|
|
|
● Tipo di tensione in ingresso |
DC |
DC |
|
● Valore nominale (DC) |
|
24 V |
|
● per il segnale '0' |
|
da -30 a +5 V |
|
● per il segnale '1' |
|
da +11 a +30 V |
| Corrente in ingresso |
|
|
|
● per il segnale '0', max. (corrente di riposo consentita) |
da 0,35 a 1,2 mA |
2mA |
|
● per il segnale '1', tip. |
da 2,1 a 7 mA |
10mA |
| Ritardo di ingresso (per valore nominale della tensione di ingresso) |
|
|
| per ingressi standard |
|
|
|
— da '0' a '1', max. |
|
3,4 ms |
|
— da '1' a '0', max. |
|
3,4 ms |
| per ingressi NAMUR |
|
|
|
— da '0' a '1', max. |
da 1,2 a 3 ms |
|
|
— da '1' a '0', max. |
da 1,2 a 3 ms |
|
| Lunghezza del cavo |
|
|
|
● schermato, max. |
200 m |
200 m |
|
● non schermato, max. |
100 metri |
100 metri |
| Codificatore |
|
|
| Encoder collegabili |
|
|
|
● Sensore a 2 fili |
|
SÌ; se il test di cortocircuito è disattivato |
|
— corrente di riposo consentita (sensore a 2 fili), max. |
|
2mA |
| Allarmi/diagnostica/informazioni sullo stato |
|
|
| Funzione diagnostica |
|
SÌ |
| Allarmi |
|
|
|
● Allarme diagnostico |
SÌ; Parametrizzabile |
SÌ |
| Diagnosi |
|
|
|
● Informazioni diagnostiche leggibili |
|
SÌ |
| LED di indicazione diagnostica |
|
|
|
● Funzionamento a prova di errore |
SÌ |
SÌ |
|
● Errore cumulativo SF (rosso) |
SÌ |
SÌ |
| Caratteristiche Ex(i). |
|
|
| Modulo per protezione Ex(i). |
SÌ |
|
| Valori massimi dei circuiti di ingresso (per canale) |
|
|
|
● Co (capacità esterna consentita), max. |
3 µF |
|
|
● Io (corrente di cortocircuito), max. |
13,9 mA |
|
|
● Lo (induttività esterna consentita), max. |
80 mH |
|
|
● Po (potenza di carico), max. |
33,1 mW |
|
|
● Uo (tensione di uscita a vuoto), max. |
10 V |
|
|
● Um (tensione di guasto), max. |
60 V CC/30 V CA |
|
|
● Ta (temperatura ambiente consentita), max. |
60 °C |
60 °C |
