| 品番 |

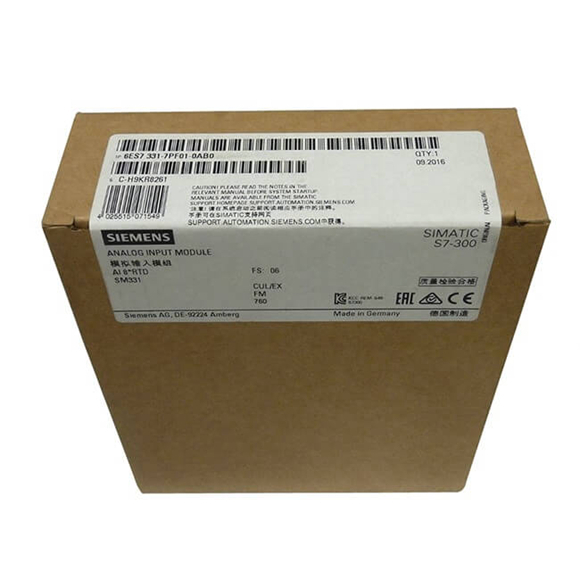

6ES7331-7PF01-0AB0 |
6ES7331-7PF11-0AB0 |
6ES7331-7PE10-0AB0 |
6ES7331-7NF00-0AB0 |
6ES7331-7NF10-0AB0 |
|
SM331、8AI、抵抗、PT100/200/1000、. |
SM331、8AI、16BIT、熱電対 |
SM331、6AI、16ビット、熱電対 |
SM331、8AI、+/-5/10V、1-5V、+/-20mA、0/4-20mA |
SM331、8AI、+/-5/10V、1-5V、+/-20mA、0/4-20mA |
| 電源電圧 |
|
|
|
|
|
| 負荷電圧L+ |
|
|
|
|
|
|
●定格値（DC） |
24V |
24V |
24V |
|
24V |
|
●逆極性保護 |
はい |
はい |
はい |
|
はい |
| 入力電流 |
|
|
|
|
|
| 負荷電圧 L+ から (負荷なし)、最大 |
240mA |
240mA |
150mA |
|
200mA |
| バックプレーンバスから 5 V DC、最大 |
100mA |
100mA |
100mA |
130mA |
100mA |
| 電力損失 |
|
|
|
|
|
| 電力損失、代表値。 |
4.6W |
3W |
2.2W |
0.6W |
3W |
| アナログ入力 |
|
|
|
|
|
| アナログ入力数 |
8 |
8 |
6 |
8 |
8 |
|
●抵抗測定用 |
8 |
|
|
|
|
| 電圧入力の許容入力電圧 (破壊限界)、最大 |
75V;連続35V、最大75V 1 秒 (マークとスペースの比率 1:20) |
75V; 20 V DC 永久、最大 75 V DC 1秒(デューティ比1:20) |
35V;連続35V、最大75V 1 秒 (マークとスペースの比率 1:20) |
50V;永続 |
75V;連続35V、最大75V 1 秒 (マークとスペースの比率 1:20) |
| 電流入力の許容入力電流 (破壊限界)、最大 |
|
|
|
32mA |
40mA |
| 抵抗型送信機の定測定電流、typ. |
|
0.7mA |
0.7mA |
|
|
| 入力範囲 |
|
|
|
|
|
|
●電圧 |
いいえ |
いいえ |
はい |
はい |
はい |
|
●電流 |
いいえ |
いいえ |
いいえ |
はい |
はい |
|
●熱電対 |
いいえ |
はい |
はい |
いいえ |
いいえ |
|
●測温抵抗体 |
はい |
いいえ |
いいえ |
いいえ |
いいえ |
|
●抵抗 |
はい |
いいえ |
いいえ |
いいえ |
いいえ |
| 入力レンジ（定格値）、電圧 |
|
|
|
|
|
|
●0～+10V |
いいえ |
いいえ |
いいえ |
いいえ |
いいえ |
|
●1V～5V |
いいえ |
いいえ |
いいえ |
はい |
はい |
|
— 入力抵抗 (1 V ～ 5 V) |
|
|
|
2MΩ |
10MΩ |
|
●1V～10V |
いいえ |
いいえ |
いいえ |
いいえ |
いいえ |
|
● -1V～+1V |
いいえ |
いいえ |
はい |
いいえ |
いいえ |
|
— 入力抵抗 (-1 V ～ +1 V) |
|
|
10MΩ |
|
|
|
●-10V～+10V |
いいえ |
いいえ |
いいえ |
はい |
はい |
|
— 入力抵抗 (-10 V ～ +10 V) |
|
|
|
2MΩ |
10MΩ |
|
● -2.5V～+2.5V |
いいえ |
いいえ |
いいえ |
いいえ |
いいえ |
|
● -250mV～+250mV |
いいえ |
いいえ |
はい |
いいえ |
いいえ |
|
— 入力抵抗 (-250 mV ～ +250 mV) |
|
|
10MΩ |
|
|
|
● -5V～+5V |
いいえ |
いいえ |
いいえ |
はい |
はい |
|
— 入力抵抗 (-5 V ～ +5 V) |
|
|
|
2MΩ |
10MΩ |
|
● -50mV～+50mV |
いいえ |
いいえ |
はい |
いいえ |
いいえ |
|
— 入力抵抗 (-50 mV ～ +50 mV) |
|
|
10MΩ |
|
|
|
● -500mV～+500mV |
いいえ |
いいえ |
はい |
いいえ |
いいえ |
|
— 入力抵抗 (-500 mV ～ +500 mV) |
|
|
10MΩ |
|
|
|
● -80mV～+80mV |
いいえ |
いいえ |
はい |
いいえ |
いいえ |
|
— 入力抵抗 (-80 mV ～ +80 mV) |
|
|
10MΩ |
|
|
| 入力レンジ（定格値）、電流 |
|
|
|
|
|
|
●0～20mA |
いいえ |
いいえ |
いいえ |
はい |
はい |
|
― 入力抵抗（0～20mA） |
|
|
|
250Ω |
250Ω |
|
● -10mA～+10mA |
いいえ |
いいえ |
いいえ |
いいえ |
いいえ |
|
● -20mA～+20mA |
いいえ |
いいえ |
いいえ |
はい |
はい |
|
— 入力抵抗 (-20 mA ～ +20 mA) |
|
|
|
250Ω |
250Ω |
|
● -3.2mA～+3.2mA |
いいえ |
いいえ |
いいえ |
いいえ |
いいえ |
|
●4mA～20mA |
いいえ |
いいえ |
いいえ |
はい |
はい |
|
— 入力抵抗（4mA～20mA） |
|
|
|
250Ω |
250Ω |
