| ប្រភេទ |
សំណុំខ្សែប្រភេទស្តង់ដារ |
ប្រភេទជួរចាប់អារម្មណ៍វែង សំណុំខ្សែ |
| គំរូលទ្ធផល NPN |

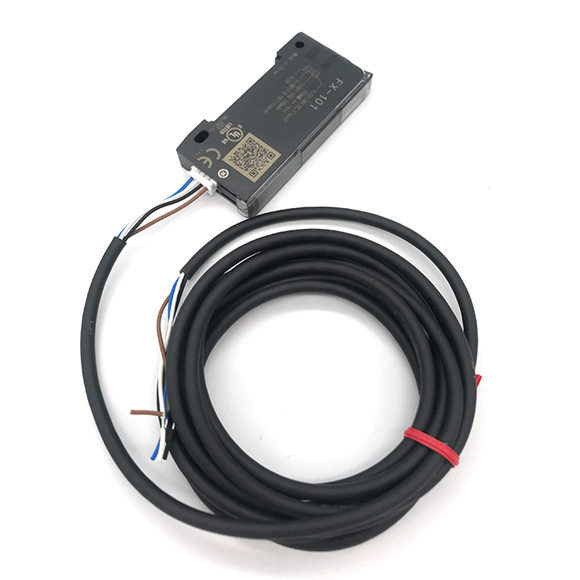

FX-101(-Z)
(ចំណាំ 5) |
FX-101-CC2 |
FX-102(-Z)
(ចំណាំ 5) |
FX-102-CC2 |
| គំរូលទ្ធផល PNP |
FX-101P(-Z)
(ចំណាំ 5) |
FX-101P-CC2 |
FX-102P(-Z)
(ចំណាំ 5) |
FX-102P-CC2 |
| CE សម្គាល់ការអនុលោមតាមការណែនាំ |
សេចក្តីបង្គាប់ EMC, សេចក្តីបង្គាប់ RoHS |
| វ៉ុលផ្គត់ផ្គង់ |
12 ទៅ 24 V DC ±10% Ripple PP 10% ឬតិចជាង |
| ការប្រើប្រាស់ថាមពល |
ប្រតិបត្តិការធម្មតា៖ 720 mW ឬតិចជាងនេះ (ការប្រើប្រាស់បច្ចុប្បន្ន 30 mA ឬតិចជាងនៅវ៉ុលផ្គត់ផ្គង់ 24 V)
របៀប ECO: 600 mW ឬតិចជាងនេះ (ការប្រើប្រាស់បច្ចុប្បន្ន 25 mA ឬតិចជាងនេះនៅវ៉ុលផ្គត់ផ្គង់ 24 V) |
| ទិន្នផល |
NPN open-collector transistor
• ចរន្តលិចអតិបរមា៖ 100 mA
• វ៉ុលអនុវត្ត៖ 30 V DC ឬតិចជាង (រវាងទិន្នផល និង 0 V)
• វ៉ុលសេសសល់៖ 1.5 V ឬតិចជាង (នៅចរន្តលិច 100 mA)
PNP open-collector transistor
• ចរន្តប្រភពអតិបរមា៖ 100 mA
• វ៉ុលអនុវត្ត៖ 30 V DC ឬតិចជាង (រវាងទិន្នផល និង +V)
• វ៉ុលសេសសល់៖ 1.5 V ឬតិចជាង (នៅចរន្តប្រភព 100 mA)
|
| ការបញ្ចូលខាងក្រៅ |
NPN non-contact input
• ស្ថានភាពសញ្ញា
ខ្ពស់៖ +8 V ដល់ +V DC ឬ Open
Low: 0 to +2 V DC
(ចរន្តប្រភព 0.5 mA ឬតិចជាង)
• Input impedance: 10 kΩ approx ។
ការបញ្ចូលដោយគ្មានទំនាក់ទំនង PNP
• ស្ថានភាពសញ្ញា
ខ្ពស់៖ +4 V ដល់ +V DC (ចរន្តលិច 0.5 ដល់ 3 mA)
ទាប៖ 0 ទៅ +0.6 V DC ឬបើក
• Input impedance: 10 kΩ approx ។
|
| ពេលវេលាឆ្លើយតប |
ប្រេកង់បំភាយ 0: 250 μs ឬតិចជាងនេះ (ការកំណត់លំនាំដើមរបស់រោងចក្រ)
ប្រេកង់បំភាយ 1: 450 μs ឬតិចជាង
ប្រេកង់បំភាយ 2: 500 μs ឬតិចជាងនេះ
ប្រេកង់បំភាយ 3: 600 μs ឬតិចជាងនេះ។ |
ប្រេកង់បំភាយ 1: 2.5 ms ឬតិចជាងនេះ (ការកំណត់លំនាំដើមរបស់រោងចក្រ)
ប្រេកង់បំភាយ 2: 2.8 ms ឬតិចជាងនេះ
ប្រេកង់បំភាយ 3: 3.2 ms ឬតិចជាងនេះ
ប្រេកង់បំភាយ 4: 5.0 ms ឬតិចជាងនេះ។ |
| ការកំណត់ភាពរសើប |
ការបង្រៀន 2 ចំណុច / កំណត់ការបង្រៀន / ការបង្រៀនពេញស្វ័យប្រវត្តិ |
| សូចនាករប្រតិបត្តិការ |
អំពូល LED ពណ៌ទឹកក្រូច (ភ្លឺនៅពេលដែលទិន្នផលត្រូវបានបើក) |
| ការបង្ហាញឌីជីថល |
4 ខ្ទង់ (បៃតង) + 4 ខ្ទង់ (ក្រហម) អេក្រង់ LCD |
តម្រូវភាពប្រែប្រួលល្អ។
មុខងារលៃ |
រួមបញ្ចូល |
| មុខងារកំណត់ម៉ោង |
ON-delay / OFF-delay timer អាចប្តូរបានទាំងមានប្រសិទ្ធភាព ឬគ្មានប្រសិទ្ធភាព
[រយៈពេលកំណត់ម៉ោង៖ 1 ms, 5 ms, 10 ms, 20 ms, 40 ms, 50 ms, 100 ms, 500 ms, 1,000 ms] |
| មុខងារកំណត់បរិមាណបំភាយ |
3 កម្រិត + ការកំណត់ស្វ័យប្រវត្តិ (ពីផលិតកម្មក្នុងខែធ្នូ ឆ្នាំ 2007) |
ការពារការជ្រៀតជ្រែក
មុខងារ |
វិធីសាស្ត្រជ្រើសរើសប្រេកង់បំភាយ ដែលបានរួមបញ្ចូល
(ចំណាំ 2)
(មុខងារនៅប្រេកង់បំភាយ 1, 2 ឬ 3) |
ដែលបានបញ្ចូល (ចំណាំ 2)
វិធីសាស្ត្រជ្រើសរើសប្រេកង់បំភាយ
(មុខងារនៅប្រេកង់បំភាយ 1, 2, 3 ឬ 4) |
ព័ទ្ធជុំវិញ
សីតុណ្ហភាព |
-10 ដល់ +55 ℃ +14 ដល់ +131 ℉
(ប្រសិនបើ 4 ទៅ 7 គ្រឿងត្រូវបានម៉ោននៅជិតគ្នា: -10 ទៅ +50 ℃ +14 ទៅ +122 ℉ ប្រសិនបើ 8 ទៅ 16 គ្រឿងត្រូវបានម៉ោននៅជិតគ្នា: –10 ទៅ +45 ℃ +14 ទៅ +113 ℉ condening) (គ្មានការអនុញ្ញាត 2)
+70 ℃ -4 ទៅ +158 ℉ |
បរិយាកាស
សំណើម |
35 ទៅ 85% RH, ការផ្ទុក: 35 ទៅ 85% RH |
ជុំវិញ
ការបំភ្លឺ |
ពន្លឺភ្លើង៖ 3,000 ℓx ឬតិចជាងនេះនៅមុខទទួលពន្លឺ |
វ៉ុល
ភាពធន់នឹង |
1,000 V AC សម្រាប់មួយនាទី។ រវាងស្ថានីយផ្គត់ផ្គង់ទាំងអស់ដែលតភ្ជាប់ជាមួយគ្នា និងឯករភជប់ (ចំណាំ 3) |
អ៊ីសូឡង់
ភាពធន់នឹង |
20 MΩ ឬច្រើនជាងនេះ ជាមួយនឹង 250 V DC megger រវាងស្ថានីយផ្គត់ផ្គង់ទាំងអស់ដែលភ្ជាប់ជាមួយគ្នា និងឯករភជប់ (ចំណាំ 3) |
នឹងរំញ័រ
ភាពធន់ |
ប្រេកង់ 10 ទៅ 150 Hz, 0.75 mm 0.030 ក្នុងទំហំទ្វេក្នុងទិសដៅ X, Y និង Z សម្រាប់ពីរម៉ោងនីមួយៗ |
នឹងការឆក់
ភាពធន់ |
ការបង្កើនល្បឿន 98 m/s2 (10 G ប្រហាក់ប្រហែល) ក្នុងទិសដៅ X, Y និង Z ប្រាំដង |
ធាតុបញ្ចេញ
(ម៉ូឌុល) |
LED ក្រហម (រលកបំភាយពន្លឺខ្ពស់បំផុត៖ 643 nm 0.025 mil) |
| សម្ភារៈ |
ឯករភជប់៖ ប៉ូលីកាបូណាត, កុងតាក់សោ៖ ប៉ូលីកាបូណាត, ដងថ្លឹងសោជាតិសរសៃ៖ PBT |
| វិធីសាស្រ្តភ្ជាប់ |
ឧបករណ៍ភ្ជាប់ (ចំណាំ 4) |
| ប្រវែងខ្សែ |
ប្រវែងសរុបរហូតដល់ 100 ម 328.084 ហ្វីតគឺអាចធ្វើទៅបានជាមួយ 0.3 mm2 ឬច្រើនជាងនេះ ខ្សែ។ |
| ទម្ងន់ |
ទំងន់សុទ្ធ: ប្រហែល 15 ក្រាម។
ទំងន់សរុប៖ ៣៥ ក្រាម។ |
ទំងន់សុទ្ធ: ប្រហែល 15 ក្រាម។
ទំងន់សរុប: ប្រហែល 75 ក្រាម។ |
ទំងន់សុទ្ធ: ប្រហែល 15 ក្រាម។
ទំងន់សរុប៖ ៣៥ ក្រាម។ |
ទំងន់សុទ្ធ: ប្រហែល 15 ក្រាម។
ទំងន់សរុប: ប្រហែល 75 ក្រាម។ |
| គ្រឿងបន្លាស់ |
FC-FX-1
(គម្របការពារ): 1 ភី។
(ចំណាំ 6) |
FC-FX-1
(គម្របការពារ): 1 ភី។
(ចំណាំ 6)
CN-14A-C2
(ខ្សែភ្ជាប់ Connector, 2 m 6.562 ft ប្រវែង): 1 pc ។ |
FC-FX-1
(គម្របការពារ): 1 ភី។
(ចំណាំ 6) |
FC-FX-1
(គម្របការពារ): 1 ភី។
(ចំណាំ 6)
CN-14A-C2
(ខ្សែភ្ជាប់ Connector, 2 m 6.562 ft ប្រវែង): 1 pc ។ |
