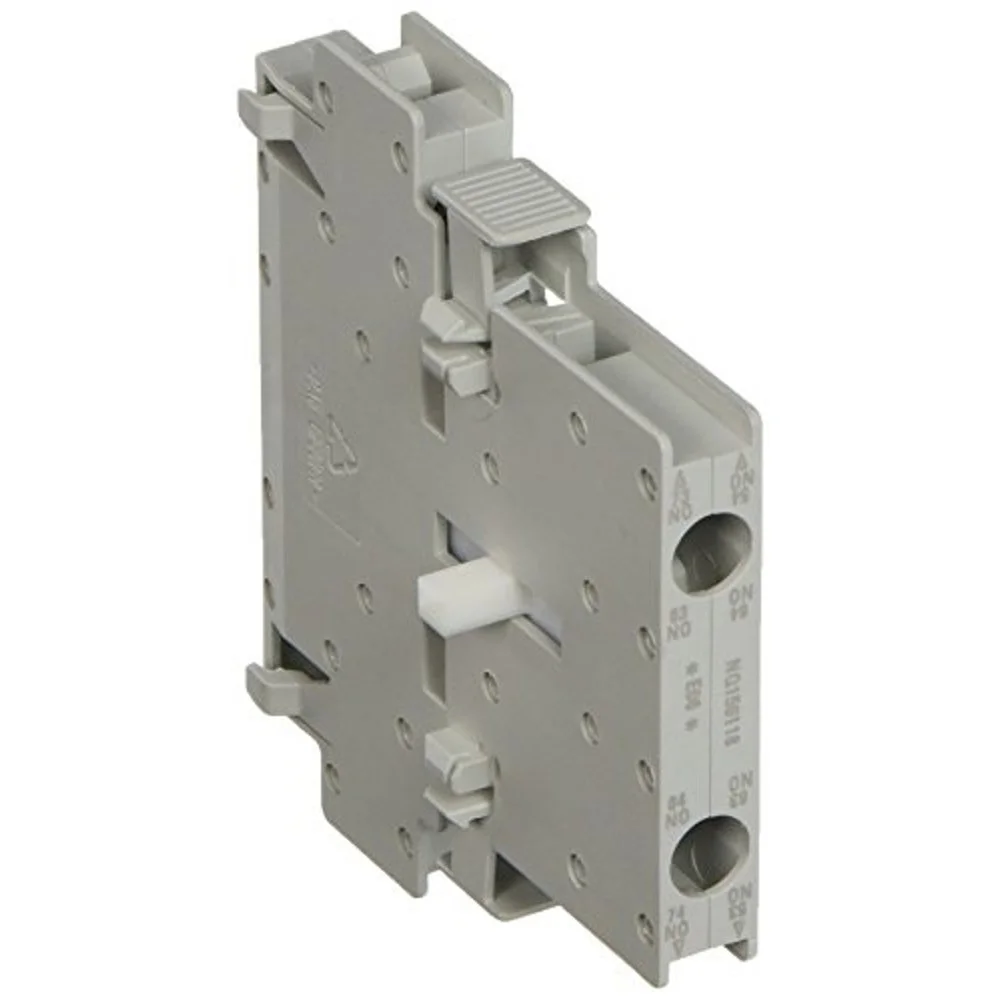

Siemens 3RH1921-1EA20 គឺជាប្លុកបិទបើកជំនួយដែលត្រូវបានរចនាឡើងសម្រាប់ការភ្ជាប់ចំហៀងទៅលើឧបករណ៍ទំនាក់ទំនងស៊េរី Siemens SIRIUS 3RT10 (ទំហំ S00 និង S0) ។ វាផ្តល់ 1 ធម្មតាបើក (NO) និង 1 ទំនាក់ទំនងកញ្ចក់ធម្មតាបិទ (NC) សម្រាប់មតិត្រឡប់នៃសៀគ្វីត្រួតពិនិត្យ និងការភ្ជាប់គ្នា។ វាយតម្លៃសម្រាប់វ៉ុលអ៊ីសូឡង់រហូតដល់ 690 V AC និងចរន្តប្រតិបត្តិការ 10 A (AC-15) ប្លុកជំនួយនេះគឺអនុលោមតាម IEC 60947-5-1 យ៉ាងពេញលេញ។ ការរចនាស្ថានីយវីសជាមួយនឹងការការពារសុវត្ថិភាពម្រាមដៃ IP20 ធានានូវសុវត្ថិភាពខ្សែភ្លើង និងសុវត្ថិភាពប្រតិបត្តិករ។ កម្មវិធីធម្មតារួមមាន ផ្ទាំងបញ្ជាម៉ូទ័រ សៀគ្វីមតិត្រឡប់ PLC និងប្រព័ន្ធសុវត្ថិភាព interlocking ដែលតម្រូវឱ្យមានការបញ្ជូនសញ្ញាស្ថានភាព contactor ។
សំណួរគេសួរញឹកញាប់
Q: តើអ្វីជាភាពខុសគ្នារវាង 3RH1921-1EA20 និងការបញ្ជូនត contactor?
A: 3RH1921-1EA20 គឺជាប្លុកកុងតាក់ជំនួយដែលភ្ជាប់ទៅផ្នែកម្ខាងនៃ contactor 3RT10។ វាមិនមែនជា contactor ឬ relay ឯករាជ្យទេ - វាគ្រាន់តែផ្តល់ទំនាក់ទំនងបន្ថែម NO/NC សម្រាប់សៀគ្វីត្រួតពិនិត្យប៉ុណ្ណោះ។
សំណួរ៖ តើឧបករណ៍ទំនាក់ទំនង Siemens មួយណាដែលត្រូវគ្នាជាមួយ 3RH1921-1EA20?
A: វាអាចប្រើបានជាមួយឧបករណ៍ទំនាក់ទំនងស៊េរី Siemens 3RT10 ក្នុងទំហំ S00 និង S0 ។ វាខ្ទាស់នៅផ្នែកម្ខាងនៃតួ contactor ។
សំណួរ៖ តើការវាយតម្លៃទំនាក់ទំនងសម្រាប់កាតព្វកិច្ច AC-15 គឺជាអ្វី?
A: ទំនាក់ទំនងត្រូវបានវាយតម្លៃសម្រាប់ 10 A នៅ 24 V AC និង 110 V AC, 6 A នៅ 230 V AC និង 3 A នៅ 400 V AC ក្រោមប្រភេទការប្រើប្រាស់ AC-15 ។
សំណួរ: តើប្លុកជំនួយនេះត្រូវការវីសដើម្បីម៉ោនទេ?
ចម្លើយ៖ ទេ 3RH1921-1EA20 មានលក្ខណៈពិសេសការភ្ជាប់ចំហៀង - វាខ្ទាស់ដោយផ្ទាល់ទៅផ្នែកម្ខាងនៃ contactor ដែលត្រូវគ្នាដោយគ្មានវីសបន្ថែម។
សំណួរ: តើការវាយតម្លៃវ៉ុលអ៊ីសូឡង់នៃកុងតាក់ជំនួយនេះគឺជាអ្វី?
A: តង់ស្យុងអ៊ីសូឡង់ដែលបានវាយតម្លៃ (Ui) គឺ 690 V AC ជាមួយនឹង rated impulse withstand voltage 6 kV ក្នុងមួយ IEC 60947-5-1 ។
សំណួរ: តើទំនាក់ទំនងសមរម្យសម្រាប់សៀគ្វីសុវត្ថិភាពទេ?
A: បាទ ទំនាក់ទំនងគឺជាទំនាក់ទំនងកញ្ចក់ដែលអនុលោមតាម IEC 60947-5-1 ដែលធ្វើឱ្យពួកវាស័ក្តិសមសម្រាប់មតិប្រតិកម្មសុវត្ថិភាព និងសៀគ្វីអន្តរកម្ម។
សំណួរ: តើទំហំខ្សែអ្វីខ្លះដែលអាចភ្ជាប់ទៅស្ថានីយវីស?
A: ស្ថានីយវីសទទួលយកចំហាយរឹងពី 0.75 mm² ដល់ 2.5 mm² និង conductors អាចបត់បែនបានជាមួយនឹង ferrules ពី 0.75 mm² ទៅ 1.5 mm² (ស្មើនឹង 20–14 AWG)។
សំណួរ: តើជួរសីតុណ្ហភាពប្រតិបត្តិការសម្រាប់ឧបករណ៍នេះគឺជាអ្វី?
A: 3RH1921-1EA20 ដំណើរការដោយភាពជឿជាក់ក្នុងសីតុណ្ហភាពព័ទ្ធជុំវិញពី -25°C ដល់ +60°C។
