| លេខអត្ថបទ |

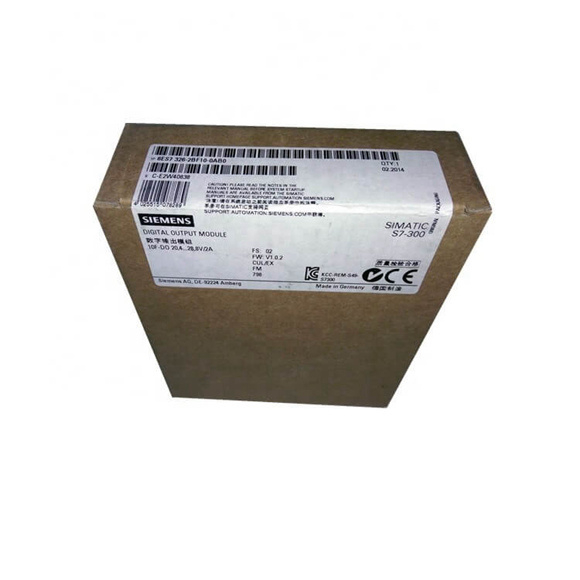

6ES7326-2BF10-0AB0 |
6ES7326-2BF41-0AB0 |
|
SM326, F-DO10XDC24V/2A PP, បរាជ័យ |
SM 326, F-DO 8 X DC 24V/2A PM |
| វ៉ុលផ្គត់ផ្គង់ |
|
|
| តម្លៃវាយតម្លៃ (DC) |
24 វី; 1L+ |
24 វី; 1L+ |
| ការការពាររាងប៉ូលបញ្ច្រាស |
បាទ |
បាទ |
| ផ្ទុកវ៉ុល L + |
|
|
|
● តម្លៃវាយតម្លៃ (DC) |
24 វី; 2L+, 3L+ |
24 វី; 2L+, 3L+ |
|
● ការការពាររាងប៉ូលបញ្ច្រាស |
ទេ |
ទេ |
| បញ្ចូលចរន្ត |
|
|
| ពីការផ្គត់ផ្គង់វ៉ុល 1L +, អតិបរមា។ |
100 mA |
75 mA |
| ពីវ៉ុលផ្ទុក 2L + (ដោយគ្មានបន្ទុក) អតិបរមា។ |
100 mA |
100 mA |
| ពីវ៉ុលផ្ទុក 3L + (ដោយគ្មានបន្ទុក) អតិបរមា។ |
100 mA |
100 mA |
| ពីឡានក្រុងខាងក្រោយ 5 V DC, អតិបរមា។ |
100 mA |
100 mA |
| ការបាត់បង់ថាមពល |
|
|
| ការបាត់បង់ថាមពល, វាយ។ |
6 វ |
12 វ |
| លទ្ធផលឌីជីថល |
|
|
| ចំនួនលទ្ធផលឌីជីថល |
10 |
8 |
| ការការពារសៀគ្វីខ្លី |
បាទ |
បាទ |
| ដែនកំណត់នៃតង់ស្យុងបិទចរន្តទៅ |
|
L+ (-33 V) |
| ការផ្លាស់ប្តូរសមត្ថភាពនៃទិន្នផល |
|
|
|
● នៅលើបន្ទុកចង្កៀង អតិបរមា។ |
5 វ |
5 វ |
| វ៉ុលលទ្ធផល |
|
|
|
● សម្រាប់សញ្ញា '1', នាទី |
L+ (-1.0 V) |
L+ (-1.0 V) |
| ទិន្នផលបច្ចុប្បន្ន |
|
|
|
● សម្រាប់តម្លៃវាយតម្លៃសញ្ញា '1' |
2 ក |
2 ក |
|
● សម្រាប់សញ្ញា '1' ជួរដែលអាចអនុញ្ញាតបានសម្រាប់ 0 ទៅ 40 °C, នាទី |
7 mA |
7 mA |
|
● សម្រាប់សញ្ញា '1' ជួរដែលអាចអនុញ្ញាតបានសម្រាប់ 0 ទៅ 40 °C, អតិបរមា។ |
២.៤ ក |
2 ក; 2 A សម្រាប់ការដំឡើងផ្ដេក 1 A សម្រាប់ការដំឡើងបញ្ឈរ |
|
● សម្រាប់សញ្ញា '1' ជួរដែលអាចអនុញ្ញាតបានសម្រាប់ 40 ទៅ 60 °C, នាទី |
7 mA |
7 mA |
|
● សម្រាប់សញ្ញា '1' ជួរដែលអាចអនុញ្ញាតបានសម្រាប់ 40 ទៅ 60 °C, អតិបរមា។ |
២.៤ ក |
1 ក; សម្រាប់ការដំឡើងផ្ដេក |
|
● សម្រាប់សញ្ញា '0' ចរន្តសំណល់ អតិបរមា។ |
0.5 mA |
0.5 mA |
| ការផ្លាស់ប្តូរប្រេកង់ |
|
|
|
● ជាមួយនឹងបន្ទុកធន់ទ្រាំអតិបរមា។ |
25 ហឺត |
30 ហឺត |
|
●ជាមួយនឹងបន្ទុកអាំងឌុចទ័, អតិបរមា។ |
25 ហឺត |
2 ហឺត |
|
● នៅលើបន្ទុកចង្កៀង អតិបរមា។ |
10 ហឺត |
10 ហឺត |
| ចរន្តសរុបនៃលទ្ធផល (ក្នុងមួយក្រុម) |
|
|
| ការដំឡើងផ្ដេក |
|
|
|
- រហូតដល់ 40 ° C, អតិបរមា។ |
១០ ក |
៧.៥ ក |
|
- រហូតដល់ 60 ° C, អតិបរមា។ |
6 ក |
5 ក |
| ការដំឡើងបញ្ឈរ |
|
|
|
- រហូតដល់ 40 ° C, អតិបរមា។ |
5 ក |
5 ក |
| ប្រវែងខ្សែ |
|
|
|
● ការពារ, អតិបរមា។ |
1000 ម។ |
200 ម; 200 m សម្រាប់ SIL 3, AK 6, Cat 4 |
|
● គ្មានការការពារ អតិបរមា។ |
៦០០ ម |
២០០ម |
| ការរំខាន/ការវិនិច្ឆ័យ/ព័ត៌មានស្ថានភាព |
|
|
| សំឡេងរោទិ៍ |
|
|
|
● ការជូនដំណឹងអំពីការធ្វើរោគវិនិច្ឆ័យ |
បាទ |
បាទ; ប៉ារ៉ាម៉ែត្រអាចកំណត់បាន។ |
| រោគវិនិច្ឆ័យ |
|
|
|
● ព័ត៌មានរោគវិនិច្ឆ័យអាចអានបាន។ |
បាទ |
បាទ |
| សូចនាកររោគវិនិច្ឆ័យ LED |
|
|
|
● ប្រតិបត្តិការមិនមានសុវត្ថិភាព |
បាទ |
បាទ |
|
● កំហុសក្រុម SF (ក្រហម) |
បាទ |
បាទ |
| ការបំបែកសក្តានុពល |
|
|
| លទ្ធផលឌីជីថលដែលអាចបំបែកបាន។ |
|
|
|
● រវាងឆានែល |
បាទ |
បាទ |
|
● រវាងឆានែល, ក្នុងក្រុមនៃ |
5 |
4 |
|
● រវាងប៉ុស្តិ៍ និងឡានក្រុងខាងក្រោយ |
បាទ |
បាទ |
|
● រវាងបណ្តាញ និងការផ្គត់ផ្គង់ថាមពលរបស់អេឡិចត្រូនិច |
បាទ |
បាទ |
| ការដាក់ឱ្យនៅដាច់ដោយឡែក |
|
|
| ភាពឯកោបានសាកល្បងជាមួយ |
370V រយៈពេល 1 នាទី។ |
500 V DC / 350 V AC |
| ស្តង់ដារ ការអនុម័ត វិញ្ញាបនបត្រ |
|
|
| ថ្នាក់សុវត្ថិភាពខ្ពស់បំផុតដែលអាចសម្រេចបាននៅក្នុងរបៀបសុវត្ថិភាព |
|
|
|
● គណនី ទៅ DIN VDE 0801 |
AK 5 និង 6 |
|
|
● គណនី ទៅ EN 954 |
ឆ្មា។ ៤ |
ឆ្មា។ ៤ |
|
● កម្រិតប្រតិបត្តិការស្របតាម ISO 13849-1 |
អ៊ី |
អ៊ី |
|
● គណនី SIL ទៅ IEC 61508 |
SIL ៣ |
SIL ៣ |
| វិធីសាស្រ្តតភ្ជាប់ |
|
|
| ឧបករណ៍ភ្ជាប់ខាងមុខដែលត្រូវការ |
40-ម្ជុល |
40-ម្ជុល |
| វិមាត្រ |
|
|
| ទទឹង |
40 ម។ |
80 ម។ |
| កម្ពស់ |
125 ម។ |
125 ម។ |
| ជម្រៅ |
120 ម។ |
120 ម។ |
| ទម្ងន់ |
|
|
| ទំងន់, ប្រហាក់ប្រហែល។ |
330 ក្រាម។ |
465 ក្រាម។ |
