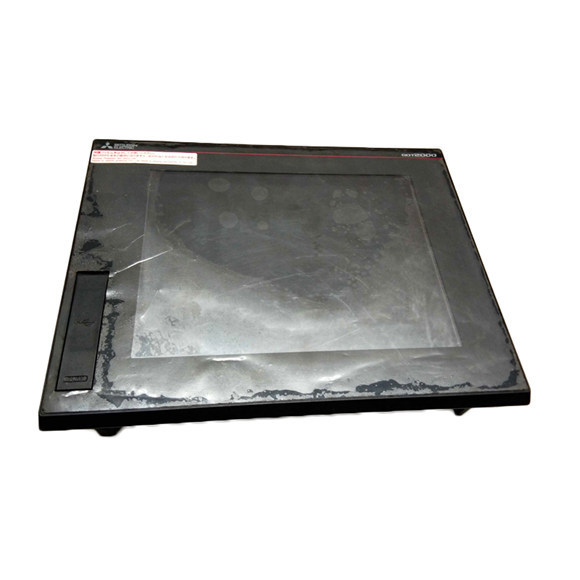

| 8.4 ″ Mitsubishi 터치 스크린 HMI |
GT2508-VTBA GT2508-VTBD |
GT2508-VTWA GT2508-VTWD |
GT2508F-VTNA GT2508F-VTND |
GT2507-WTBD GT2507-WTSD |
GT2507T-WTSD |
GT2505-VTBD |
| 디스플레이 섹션 ( *1, *2)
유형 |
TFT 컬러 LCD |
| 화면 크기 |
8.4 ″ |
7 ″ 폭 |
5.7 ″ |
| 해상도 (도트) |
640 x 480 VGA |
WVGA : 800 x 480 점 |
640 x 480 VGA |
| 디스플레이 크기 (w x h) mm |
170.9 x 128.2 |
152.40 x 91.44 |
115.2 x 86.4 |
문자 수 |
16 도트 표준 글꼴 : 40 숯. × 30 라인 (2 바이트); 12 도트 표준 글꼴 : 53 숯. × 40 라인 (2 바이트) |
16 도트 표준 글꼴 : 50 자 × 30 행 (2 바이트 문자) 12 도트 표준 글꼴 : 66 자 × 40 행 (2 바이트 문자) |
16 도트 표준 글꼴 : 40 숯. × 30
라인 (2 바이트); 12 도트 표준 글꼴 : 53 숯. × 40 라인 (2 바이트) |
| 디스플레이 색상 |
65536 색상 |
| 강도 조정 |
32 레벨 조정 |
| 백라이트
유형 |
LED (교체 할 수 없음) |
생명 (*4) |
대략 60000 시간 이상 (디스플레이 강도 시간은 25 ° C의 주변 온도에서 50%에 도달합니다) |
대략 50000 시간 (주변 온도 작동 : 25 ° C, 디스플레이 강도 : 50%) |
대략 60000 시간 이상 (디스플레이 강도 시간은 25 ° C의 주변 온도에서 50%에 도달합니다) |
| 터치 패널 (*3) 유형 |
아날로그 저항 필름 |
| 키 크기 (점) |
최소 2 x 2 점 (키 당) (*8) |
| 동시 프레스 |
사용할 수 없음 (*5) (1 포인트 만 누를 수 있음) |
| 삶 |
1 백만 배 이상 (작동력 0.98n 이하) |
| 패널 색상 |
검은색 |
하얀색 |
- |
GT2507-WTBD : 검은 색 GT2507-WTSD :은 |
은 |
검은색 |
| 메모리
사용자 메모리 용량 ROM (스토리지) 램 (작동) |
ROM : 32MB; RAM : 80MB |
ROM : 32MB; RAM : 128MB |
ROM : 32MB; RAM : 80MB |
| 생명 (저술 수) |
100,000 번 |
| 내부 시계 정확도 |
± 90 초/월 (주변 온도 25 ° C) |
| 배터리 유형 |
GT11-50BAT 리튬 배터리 |
| 삶 |
대략 5 년 (주변 온도 25 ° C) |
| 내장 인터페이스
RS-232 |
1ch 전송 속도 : 115200/57600/38400/19200/9600/4800bps 커넥터 모양 : D-Sub 9-Pin (남성) |
RS-422/485 |
1ch 전송 속도 : 115200/57600/38400/19200/9600/4800bps 커넥터 모양 : D-Sub 9-Pin (여성) |
| 이더넷 |
1ch |
2ch |
1ch |
USB (호스트) |
2ch (전면/후면) |
1ch (후면) |
|
최대 전송 속도 : 고속 480mbps 커넥터 모양 : USB-A |
USB (장치) |
1ch (앞면) |
1ch (후면) |
1ch (앞면) |
1ch (후면) |
1ch (앞면) |
|
최대 전송 속도 : 고속 480 Mbps 커넥터 모양 : USB Mini-B |
SD 메모리 카드 |
1ch SDHC 준수 (최대 32GB) |
확장 인터페이스 |
통신 장치/옵션 장치 장착 |
- |
- |
- |
측면 인터페이스 |
무선 LAN 통신 장치 설치 |
- |
사운드 출력 인터페이스 |
- |
1 채널, WAV 형식 (16 비트, 8 kHz/16kHz, Monoral) 적용 가능한 플러그 : Ø3.5 스테레오 미니 플러그 (3 프롱) |
- |
| 부저 출력 |
싱글 톤 (톤, 톤 길이 조정 가능) |
| 전원 LED |
방출 색상 : 2 색 (파란색, 주황색) |
보호 구조 |
전면 : IP67F ( *6, *9) 내부 제어판 : IP2X |
전면 : IP67F ( *7, *9) 내부 제어판 : IP2X |
전면 : 제어판의 IP67F (*6*9) : IP2X |
전면 : IP66F / IP67F
(*9) 제어판 : IP2X |
전면 : IP67F ( *7, *9) 내부 제어판 : IP2X |
| 외부 치수 (w x h x d) mm |
241 x 194 x 52 |
236 x 185 x 54 |
189 x 142 x 48 |
214 x 158 x 55 |
164 x 139 x 53.5 |
| 패널 컷 아웃 (W x H) mm |
227 x 176 |
194 x 158 |
180.5 x 133.5 |
197 x 141 |
153 x 121 |
| 무게 (장착 브래킷 제외) kg |
1.5 |
0.75 |
1.2 |
0.6 |
해당 소프트웨어 패키지 |
GT Works3 version1.112s 이상 |
GT Works3 버전 1.150g 이상 |
GT Works3 버전 1.175H 이상 |
GT Works3 version1.180n 이상 |
