| 유형 |

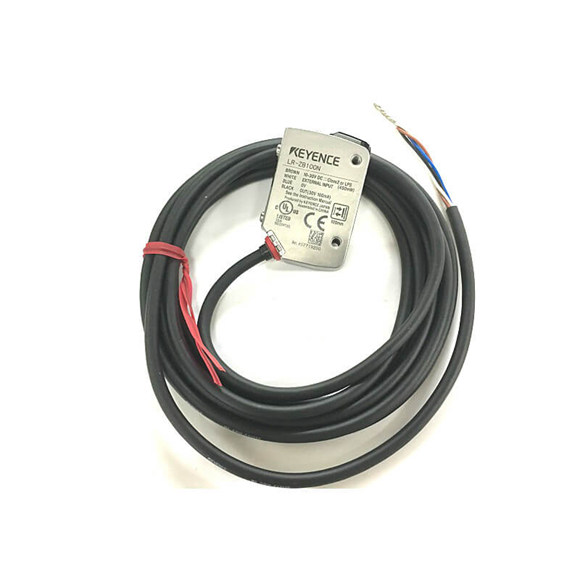

거리 기반 레이저 센서 |
| 모습 |
M18 나사형 마운트 |
직사각형 |
|
NPN |
LR-ZH490CB *1
UCD 기능 |
LR-ZB240CB |
LR-ZB90CB |
— |
— |
— |
| NPN |
— |
— |
— |
LR-ZH500N
UCD 기능 |
LR-ZB250AN |
LR-ZB100N |
| NPN |
— |
— |
— |
LR-ZH500CN
UCD 기능 |
LR-ZB250CN |
LR-ZB100CN |
|
PNP |
— |
— |
— |
LR-ZH500P *1
UCD 기능 |
LR-ZB250AP |
LR-ZB100P |
| PNP |
— |
— |
— |
LR-ZH500CP *1
UCD 기능 |
LR-ZB250CP |
LR-ZB100CP |
| PNP |
— |
— |
— |
LR-ZH500C3P *1
UCD 기능 |
LR-ZB250C3P |
LR-ZB100C3P |
| 감지 가능 거리 |
25 ~ 490mm 0.98″ ~ 19.29″ (465 ~ 0)*2 |
25 ~ 240mm 0.98″ ~ 9.45″(215 ~ 0)*2 |
25 ~ 90mm 0.98″ ~ 3.54″(650 ~ 0)*2 |
35 ~ 500mm 1.38″ ~ 19.69″(465 ~ 0)*2 |
35 ~ 250mm 1.38″ ~ 9.84″(215 ~ 0)*2 |
35 ~ 100mm 1.38″ ~ 3.94″(650 ~ 0)*2 |
|
표준 검출 가능 편차 |
25~170mm 0.98인치~6.69인치:
9mm 0.35″ 170~290mm 6.69인치~11.42인치: 25mm 0.98″ 290~390mm 11.42인치~15.35인치: 40mm 1.57″ 390~490mm 15.35인치~19.29인치: 50mm 1.97″ |
25~170mm 0.98인치~6.69인치: 9mm 0.35″ 170~240mm 6.69인치~9.45인치: 25mm 0.98″ |
25~40mm 0.98인치~1.57인치: 1.5mm 0.06″ 40~90mm 1.57인치~3.54인치: 3mm 0.12″ |
35~180mm 1.38인치~7.09인치:
9mm 0.35″ 180~300mm 7.09인치~11.81인치: 25mm 0.98″ 300~400mm 11.81인치~15.75인치: 40mm 1.57″ 400~500mm 15.75인치~19.69인치: 50mm 1.97″ |
35~180mm 1.38인치~7.09인치: 9mm 0.35″ 180~250mm 7.09인치~9.84인치: 25mm 0.98″ |
35~50mm 1.38인치~1.97인치: 1.5mm 0.06″ 50~100mm 1.97인치~3.94인치: 3mm 0.12″ |
| 디스플레이 해상도 |
1~5(1~5mm 0.04″~0.20″) |
1~3(1~3mm 0.04인치~0.12) |
2(0.2mm 0.01인치) |
1~5(1~5mm 0.04″~0.20″) |
1~3(1~3mm 0.04″~0.12″) |
2(0.2mm 0.01인치) |
| 스팟 사이즈 |
대략. ø3mm ø0.12″ |
대략. 2.4 × 1.2mm 0.09″ × 0.05″
240mm에서 9.45″ |
대략. 2 × 1mm 0.08″ × 0.04″
90mm 3.54″에서 |
대략. ø3mm ø0.12″ |
대략. 2.4 × 1.2mm 0.09″ × 0.05″
250mm에서 9.84″ |
대략. 2 × 1mm 0.08″ × 0.04″
100mm에서 3.94″ |
| 응답 시간 |
1.5ms / 10ms / 50ms 선택 가능 |
|
레이저 수업 |
클래스 2 레이저 제품(IEC60825-1) 클래스 II 레이저 제품(FDA(CDRH) Part1040.10) |
1등급 레이저 제품(IEC60825-1, FDA(CDRH) Part1040.10*3) |
클래스 2 레이저 제품(IEC60825-1) 클래스 II 레이저 제품(FDA(CDRH) Part1040.10) |
1등급 레이저 제품(IEC60825-1, FDA(CDRH) Part1040.10*3) |
|
지시자 |
3자리 7세그먼트 표시(백색), 출력 표시(황색), DATUM 표시(주황색),
1개 지점 표시기(녹색) |
3자리 7세그먼트 표시(빨간색), 출력 표시(노란색), DATUM 표시(주황색),
1개 지점 표시기(녹색) |
3자리 7세그먼트 표시(백색), 출력 표시(황색), DATUM 표시(주황색),
1개 지점 표시기(녹색) |
3자리 7세그먼트 표시(빨간색), 출력 표시(노란색), DATUM 표시(주황색),
1개 지점 표시기(녹색) |
| 시간제 노동자 |
OFF/ON 딜레이/OFF 딜레이/원샷 |
|
전원 전압 |
10% 리플(PP), 클래스 2 또는 LPS를 포함하여 10~30VDC |
| 소비전력 |
450mW 이하(24V에서 18mA 이하, 12V에서 34mA 이하) |
| 제어 출력 |
LR-ZHxB: NPN 오픈 콜렉터/PNP 오픈 콜렉터 선택 가능, LR-ZBxB: NPN+PNP 오픈 콜렉터, LR-ZxN: NPN 오픈 콜렉터, LR-ZxP: PNP 오픈 콜렉터, 인가 전압 30VDC 이하, 제어 전류 100mA 이하, 잔류 전압 1.2V 이하(10mA 이하, 2V 이하), 10~2V 이하 100mA |
| 보호 회로 |
전원 역접속 보호, 출력 과전류 보호, 출력 서지 보호, 출력 역접속 보호 |
| 출력작업 |
Light-ON / Dark-ON 선택 가능 |
|
외부 입력 *4 |
입력 시간 교정: 35ms 이상 ON, 35ms 이상 OFF
레이저 투광 정지: 2ms 이상 ON, 20ms 이상 OFF 단락 전류 NPN: 1mA 이하/PNP: 2mA 이하 |
없음 |
입력 시간 교정: 35ms 이상 ON, 35ms 이상 OFF 레이저 투광 정지: 2ms 이상 ON, 20ms 이상 OFF 단락 전류 NPN: 1mA 이하/PNP: 2mA 이하 |
|
환경 저항 인클로저 등급 |
IP68(IEC60529), IP69K(DIN40050-9), NEMA 4X, 6P, 13(NEMA250), ECOLAB*5, Diversey*5 |
|
주변광 *6 |
백열등: 10000lux 이하 태양광: 240mm 9.45″에서 20000lux 이하
백열등: 2000lux 이하 태양광: 490mm에서 4000lux 이하 |
백열등 : 2000lux 이하 태양광: 4000lux 이하 |
백열등: 4000lux 이하 태양광: 8000lux 이하 |
백열등: 10000lux 이하 태양광: 250mm에서 20000lux 이하
백열등: 2000lux 이하 태양광: 500mm에서 4000lux 이하 |
백열등 : 2000lux 이하 태양광: 4000lux 이하 |
백열등: 4000lux 이하 태양광: 8000lux 이하 |
| 주변 온도 |
-10 ~ +50°C 14 ~ 122°F (동결되지 않을 것) |
| 보관온도 |
-25 ~ +75°C -13 ~ 167°F (동결되지 않을 것) |
| 주변 습도 |
35~85%RH(결로 없을 것) |
| 충격 저항 |
1000m/s2 X, Y, Z축 각 방향 6회 |
| 진동 저항 |
10~55Hz 복진폭 1.5mm X, Y, Z축 각 방향 2시간 |
| 절연 저항 |
20MΩ 이상(500VDC) |
| 내전압 |
1000VAC 50/60Hz 1분 |
| 재료 |
케이스: SUS316L, 디스플레이: PES, 렌즈 커버: 긁힘 방지 코팅 PMMA, 패킹/커넥터 링: FKM, 너트: SUS316L, 잠금 와셔: SUS304 |
케이스: SUS316L, 디스플레이: PES, 렌즈 커버: 긁힘 방지 코팅 PMMA, 패킹/커넥터 링: FKM |
|
동반 품목 |
사용 설명서, FDA 경고/인증/식별 라벨, 레이저 경고/설명 라벨 |
사용 설명서, 인증/식별 라벨(FDA) |
사용 설명서, FDA 경고/인증/식별 라벨, 레이저 경고/설명 라벨 |
사용 설명서, 인증/식별 라벨(FDA) |
