| Veidot |
Lv-n11n |
LV-N12N |
Lv-n11cn |
LV-N12CN |

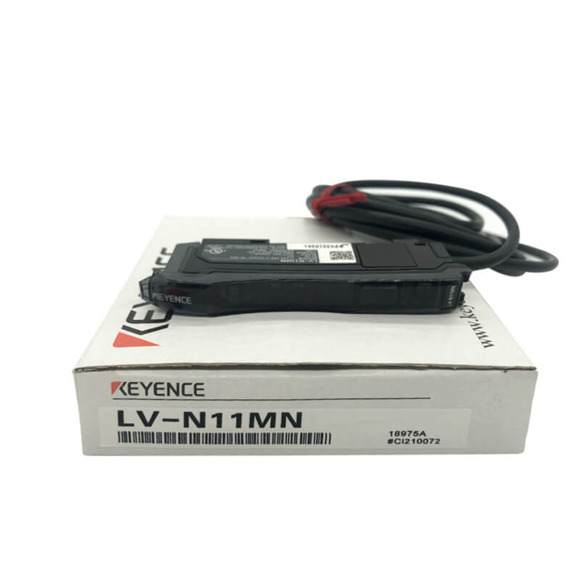

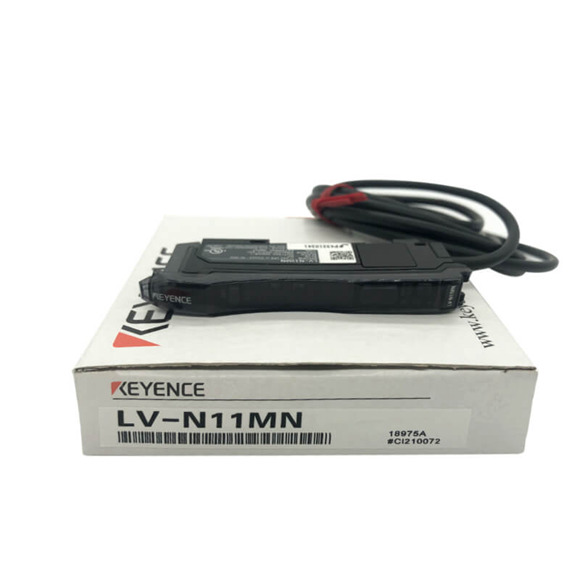

Lv-n11mn |
| Ierakstīt |
2 Izvade |
1 izlaide |
Pārraudzīt izvadi |
|
|
| Izvade |
NPN |
|
|
|
|
| Kabelis/savienotājs |
Kabelis |
M8 savienotājs |
Kabelis |
|
|
| Galvenā/paplašināšanas vienība |
Galvenā vienība |
Izplešanās vienība |
Galvenā vienība |
Izplešanās vienība |
Galvenā vienība |
| I/O vadības izejas |
2 Izvade |
1 izlaide |
|
|
|
| Ārējā ievade |
1 ievade |
|
|
|
|
| Pārraudzīt izvadi |
Neviens |
1 izlaide |
|
|
|
| Reakcijas laiks |
80 µs (liela ātruma)/250 µs (smalks)/500 µs (turbo)/1 ms (super)/4 ms (ultra)/16 ms (mega) *1 |
|
|
|
|
| Izvades atlase |
Gaismas/tumšs (slēdža atlasāms) |
|
|
|
|
| Taimera funkcija |
Taimera izslēgšanas/izslēgšanas taimeris/slīpa taimeris/vienas šāviena taimeris,
taimera ilgums Izvēlieties: 1 ms līdz 9 999 ms,
maksimālā kļūda pret iestatīšanas vērtību: ± 10% maks. |
|
|
|
|
| Kontroles izejas |
NPN atvērtais kolektors 30 V, atlikušais spriegums 1 V vai mazāks (izejas strāva: 10 mA vai mazāka) / 2 V vai mazāka (izejas strāva
: 10 līdz 100 mA )
(atsevišķi) 1 izeja Maks. |
|
|
|
|
| Pārraudzīt izvadi |
- |
1 līdz 5 V sprieguma izeja; slodzes pretestība 10 kΩ vai vairāk; atkārtot precizitāti ± 0,5% no FS;
Reakcijas laiks: 1 ms (ātrgaitas, smalks, turbo), 1,2 ms (super), 1,8 ms (ultra), 4,2 ms (mega) |
|
|
|
| Ārējā ievade |
Ievades laiks 2 ms (ieslēgts)/20 ms (izslēgts) vai vairāk*2 |
|
|
|
|
Vairāki savienojumi ar
paplašināšanas vienībām |
Kopumā var savienot līdz 17 vienībām (divu izejas veidu uzskata par divām vienībām) |
|
|
|
|
| Aizsardzības shēma |
Reversā polaritātes aizsardzība, pārmērīga aizsardzība, uzplaukuma absorbētājs |
|
|
|
|
Traucējumu skaits
novēršanas vienību |
Savienots ar citu, izņemot LV-S31: 0, lai veiktu lielu ātrumu; 2 smalkam/turbo/super; 4 Ultra/Mega,
kas savienots ar LV-S31: 2 par smalku; 4 turbo/super/ultra/mega*3 |
|
|
|
|
| Gadījuma lielums |
H 32,6 mm 1,28 ″ × W 9,8 mm 0,39 ″ × L 78,7 mm 3,1 ″ |
|
|
|
|
| Vērtējums
Spēka spriegums |
24 VDC (darba spriegums no 10 līdz 30 vdc (ar pulsāciju)), pulsācija (PP) 10 % vai mazāk, 2. vai LPS klase*4*5 |
|
|
|
|
Enerģijas
patēriņš |
Normāls: 830 MW vai mazāk (pie 30 V. 30 mA pie 24 V, 56 mA vai mazāk pie 12 V)*6
Eco On režīmā: 710 MW vai mazāk (pie 30 V. 26 Ma pie 24 V, 48 mA vai mazāk pie 12 V)*6
Pilns režīms: 550 m vai mazāk (30 V.
Eco |
|
|
|
|
| Svars |
Apm. 75 g |
Apm. 65 g |
Apm. 20 g |
Apm. 75 g |
|
