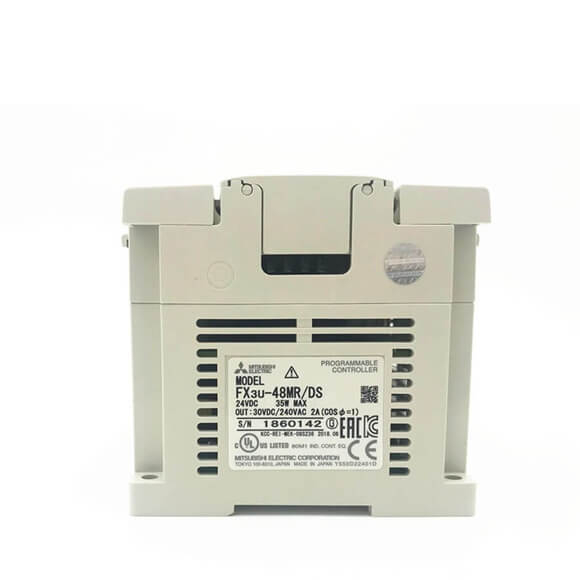

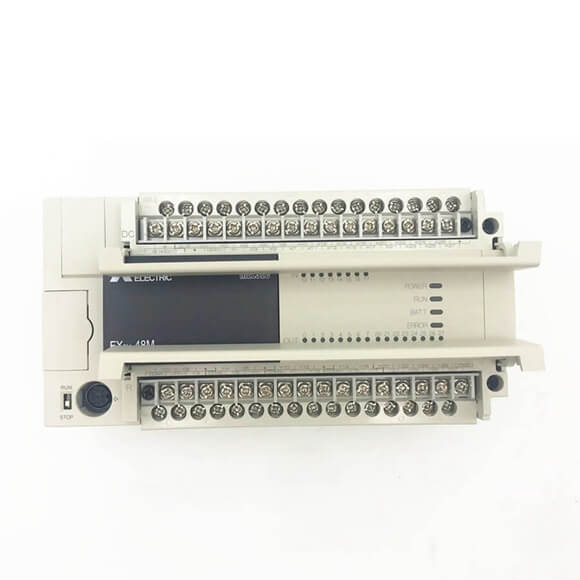

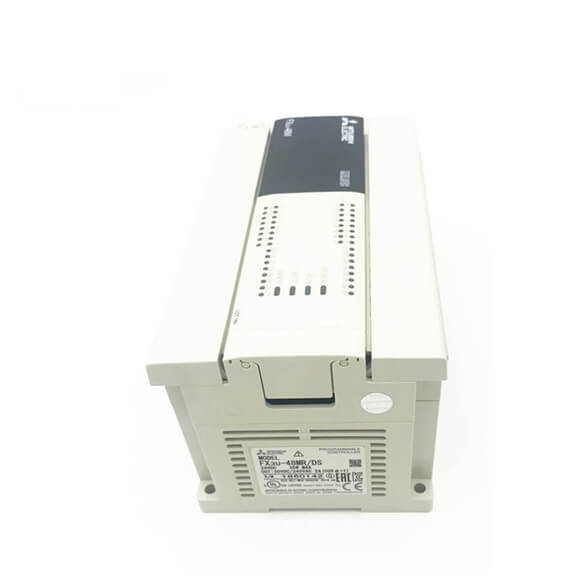

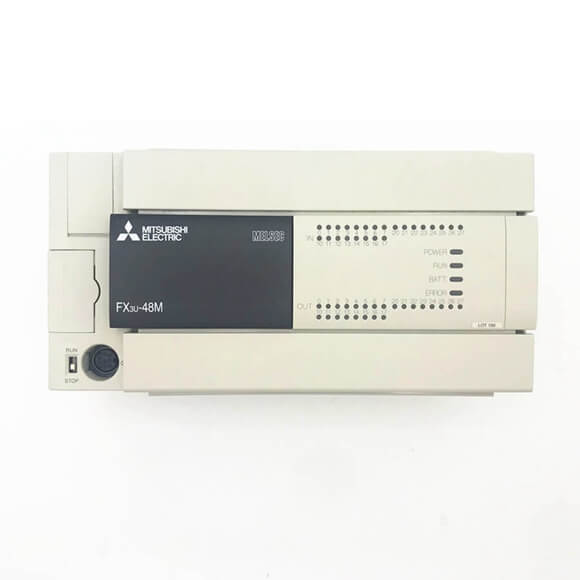

| Mitsubishi PLC modulis |
FX3G/FX3GC/FX3GE |
Fx3u/fx3UC |
|
Papildreleji |
Kopā 7680, ar 384 vispārīgiem (M0–M383), 1152 EEPROM fiksētiem (M384–M1535),
un 6144 vispārīgi/izvēles fiksēti (M1536–M7679) |
Kopā 7680, ar 500 vispārīgiem (M0–M499), 524 izvēles fiksētiem (M500–M1023) un 6656 fiksētiem (M1024–M7679) |
|
Stāvokļa stafetes |
Kopā 4096, ar fiksētu 1000 EEPROM (S0–S999)
un 3096 vispārīgi/izvēles fiksēti (S1000–S4095) |
Kopā 4096, ar 1000 izvēles fiksētiem (S0–S999)
un 3096 fiksēts (S1000–S4095) |
|
Taimeri |
320 kopā, ar
206 100 ms (T0–T199 un T250–T255), 46 10 ms (T200–T245), un 68 1 ms (T246–T249 un T256–T319) |
512 kopā, ar
206 100 ms (T0–T191, T192–T199 un T250–T255), 46 10 ms (T200–T245), un 260 1 ms (T246–T249 un T256–T511) |
|
Skaitītāji |
235 kopā (16 biti un 32 biti),
ar 36 ģenerāli (C0 – C15 un C200 – C219) un 199 EEPROM nofiksēts (C16–C199 un C220–C234) |
235 kopā (16 biti un 32 biti),
ar 120 ģenerāļiem (C0 – C99 un C200 – C219) un 115 aizslēgts (C100–C199 un C220–C234) |
|
Ātrgaitas skaitītāja ātrums |
1 fāze, maksimāli 6 punkti: 60 kHz / 4 punkti,
10 kHz / 2 punkti 2 fāzu, 3 punkti max: 30 kHz / 2 punkti, 5 kHz/1 punkts |
1-fāze, 8 punkti max: 100 kHz / 6 punkti
10 kHz / 2 punkti 2-fāzu, 2 punkti max: 50 kHz / 2 punkti |
|
Datu reģistri |
Kopā 8000, ar 128 vispārīgiem (D0–D127), 972 EEPROM fiksētiem (D128–D1099),
un 6900 vispārīgi/izvēles fiksēti (D1100–D7999) |
Kopā 8000, ar 200 vispārīgiem (D0–D199), 312 pēc izvēles fiksētiem (D200–D511),
un 7488 fiksēts (D512–D7999) |
| Paplašināšanas reģistri |
24 000 (R0–23999) |
32 768 (R0–R32767) |
| Paplašinājuma failu reģistri |
24 000 (ER0 – R23999) iekšējā/izvēles atmiņa |
32 768 (ER0 – R32767) papildu atmiņa |
