| Izmērs |
M8 |
M12 |
M18 |
M30 |
| Aizsargāts |
Aizsargāts |
Neaizsargāts |
Aizsargāts |
Neaizsargāts |
Aizsargāts |
Neaizsargāts |
Aizsargāts |
Neaizsargāts |
| Preces modelis |

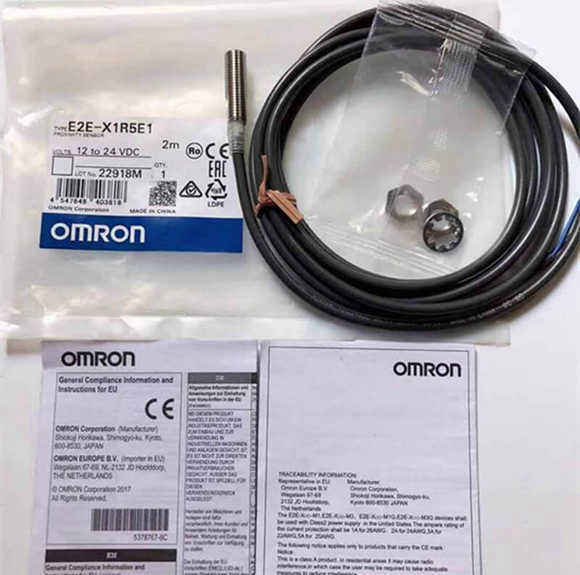

E2E
-X1R5E @ /F @ |
E2E
-X2ME @ /F @ |
E2E
-X2E @ /F @ |
E2E
-X5ME @ /F @ |
E2E
-X5E @ /F @ |
E2E
-X10ME @ /F @ |
E2E-X10E @/
F @ |
E2E
-X18ME @ /F @ |
| Sajūtas attālums |
1,5 mm ±10% |
2 mm ±10% |
5 mm ±10% |
10 mm ±10% |
18 mm ±10% |
| Iestatiet attālumu |
0 līdz 1,2 mm |
0 līdz 1,6 mm |
0 līdz 4 mm |
0 līdz 8 mm |
0 līdz 14 mm |
| Diferenciālie ceļojumi |
10% maks. no jutes attāluma |
| Nosakāms objekts |
Melnais metāls (Sajūtas attālums samazinās, izmantojot krāsaino metālu. Skatiet sadaļu Inženiertehniskie dati 18. lpp.) |
| Standarta sensora objekts |
dzelzs,
8 × 8 × 1 mm |
Dzelzs, 12 × 12 × 1 mm |
dzelzs,
15 ´15 ´ 1 mm |
dzelzs,
18 × 18 × 1 mm |
Dzelzs, 30 × 30 × 1 mm |
dzelzs,
54 × 54 × 1 mm |
| Atbildes biežums
*1 |
2 kHz |
0,8 kHz |
1,5 kHz |
0,4 kHz |
0,6 kHz |
0,2 kHz |
0,4 kHz |
0,1 kHz |
| Barošanas spriegums (darba sprieguma diapazons) *2 |
12 līdz 24 V līdzstrāva, pulsācija (pp): maks. 10%. (10 līdz 30 V līdzstrāva)
Savienotāju modeļi, ko izmanto kā UL sertificētus modeļus: 12–24 VDC, pulsācija (pp): 10% maks. (Arī darba sprieguma diapazons ir vienāds.) *3 |
| Pašreizējais patēriņš |
13 mA maks. |
| Slodzes strāva *2 |
200 mA maks. |
| Atlikušais spriegums |
2 V maks. (Slodzes strāva: 200 mA, kabeļa garums: 2 m) |
| Rādītāji |
Darbības indikators (sarkans) |
| Darbības režīms (ar sensora objekta tuvošanos) |
E1/F1 modeļi: NO E2/F2 modeļi: NC
Sīkāku informāciju skatiet laika diagrammās sadaļā /O Shēmu diagrammas 21. lpp. |
| Aizsardzības ķēdes |
Slodzes aizsardzība pret īssavienojumu, Pārsprieguma slāpētājs, Apgrieztās polaritātes aizsardzība |
| Apkārtējās vides temperatūras diapazons *2 |
Darbība/uzglabāšana: -40 līdz 85°C (bez apledojuma vai kondensāta) |
| Apkārtējās vides mitruma diapazons |
Darbība/uzglabāšana: 35% līdz 95% (bez kondensāta) |
| Temperatūras ietekme |
±15% maks. sensora attālums pie 23°C temperatūras diapazonā no -40 līdz 85°C
±10% maks. sensora attālums pie 23°C temperatūras diapazonā no -25 līdz 70°C |
| Sprieguma ietekme |
±1% maks. sensora attālums pie nominālā sprieguma nominālā sprieguma diapazonā ±15%. |
| Izolācijas pretestība |
50 MΩ min. (pie 500 V līdzstrāvas) starp strāvu nesošajām daļām un korpusu |
| Dielektriskā izturība |
1000 VAC, 50/60 Hz 1 minūti starp pašreizējām pārnēsāšanas daļām un futrāli |
| Vibrācijas pretestība |
Iznīcināšana: 10 līdz 55 Hz, 1,5 mm dubultā amplitūda 2 stundas katrā X, Y un Z virzienā |
|
Triecienizturība |
Iznīcināšana: 500 m/s2
10 reizes X, Y un Z virzienā |
Iznīcināšana: 1000 m/s2 10 reizes katrā X, Y un Z virzienā |
| Aizsardzības pakāpe |
Iepriekš savienoti modeļi: IEC 60529 IP67, iekšējie standarti: eļļas izturīgi savienotāju modeļi: IEC 60529 IP67 |
| Savienojuma metode |
Iepriekš savienoti modeļi (standarta kabeļa garums: 2 m) un savienotāju modeļi |
