| Ierakstīt |
Konverģents atstarojošais
(izkliedēts staru tips) |
Caur staru kūli ar operācijas režīma slēdzi uz bifurkāciju |
|
|
|
| Ierakstīt |
Priekšējā sensēšana |
Priekšējā sensēšana |
Sānu noteikšana |
Priekšējā sensēšana |
Sānu noteikšana |
| Gaismas |

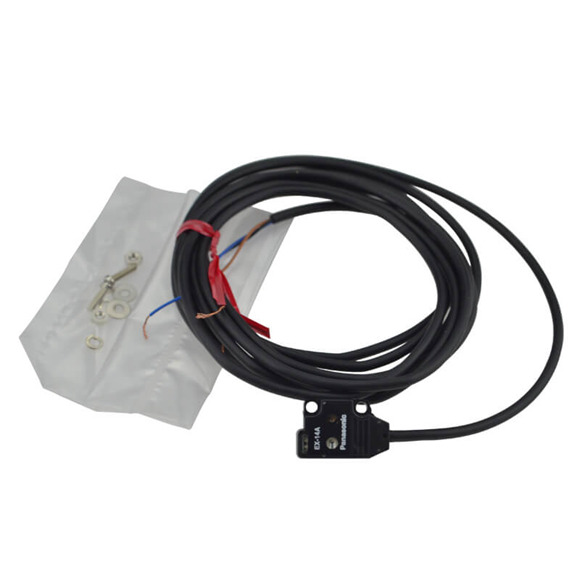

Ex-14a
(-pn) |
Ex-15
(3. piezīme) |
Ex-15e
(3. piezīme) |
Ex-17
(3. piezīme) |
Ex-17e
(3. piezīme) |
| Tumsā |
Ex-14b
(-pn) |
|
|
|
|
| CE marķēšanas direktīvas ievērošana |
EMC direktīva, ROHS direktīva |
|
|
|
|
| Sensoru diapazons |
2 līdz 25 mm
0,079 līdz 0,984 collas
(4. piezīme)
(konv. Punkts: 10 mm 0,394 collas) |
150 mm 5,906 collas |
500 mm 19,685 collas |
|
|
| Min. sensoru objekts |
Ø0,1 mm Ø0.004
vara stieplē
(pilnīgi
pārtraukts objekts)
(iestatīšanas attālums:
10 mm 0,394 collas) |
Ø1 mm Ø0.039 necaurspīdīgā objektā
(pilnībā pārtraukts objekts)
(iestatīšanas attālums
starp emitētāju
un uztvērēju:
150 mm 5,906 collas) |
Ø2 mm Ø0.079 necaurspīdīgā objektā
(pilnībā pārtraukts objekts)
(iestatīšanas attālums
starp emitētāju
un uztvērēju:
500 mm 19,685 collas) |
|
|
| Histerēze |
15 % vai mazāks darbības
attālums (5. piezīme) |
- |
|
|
|
Atkārtojamība
(perpendikulāra asij) |
0,1 mm 0,004 in vai mazāk |
0,05 mm 0,002 vai mazāk |
|
|
|
| Barošanas spriegums |
12 līdz 24 V DC ± 10 % pulsācija |
|
|
|
|
| Pašreizējais patēriņš |
13 vai mazāk |
25 mA vai mazāk |
|
|
|
| Izvade |
NPN atvērtā kolektora tranzistors
・ Maksimālā izlietnes strāva: 50 mA
・ pielietotais spriegums: 30 V DC vai mazāks (starp izeju un 0 V)
・ Atlikušais spriegums: 2 V vai mazāks (pie 50 mA izlietnes strāvas)
1 V vai mazāks (pie 16 mA izlietnes strāvas)
PNP atvērtā kolektora tranzistors
・ Maksimālais avota strāva: 50 mA
・ pielietotais spriegums: 30 V līdzstrāvas vai mazāks (starp izeju un +V)
・ Atlikušais spriegums: 2 V vai mazāks (pie 50 mA avota strāvas)
1 V vai mazāks (pie 16 mA avota strāvas)
|
NPN atvērtā kolektora tranzistors
・ Maksimālā izlietnes strāva: 100 mA
・ pielietotais spriegums: 30 V DC vai mazāks (starp izeju un 0 V)
・ Atlikušais spriegums: 2 V vai mazāks
(pie 100 mA izlietnes strāvas)
1 V vai mazāks (pie 16 mA izlietnes strāvas) |
|
|
|
| Izmantošanas kategorija |
DC-12 vai DC-13 |
- |
|
|
|
| Īssavienojuma aizsardzība |
Iestrādāts |
|
|
|
|
| Reakcijas laiks |
0,5 ms vai mazāk |
|
|
|
|
| Darbības indikators |
Oranžā gaismas diode (iedegas, kad izvade ir ieslēgta) |
Oranžā gaismas diode
(iedegas, kad izvade ir ieslēgta), kas atrodas uz bifurkācijas |
|
|
|
| Incidenta staru indikators |
- |
Sarkanā gaismas diode (iedegas zem gaismas saņemtā stāvokļa),
kas atrodas uz uztvērēja |
|
|
|
| Stabilitātes indikators |
Zaļā gaismas diode
(iedegas stabilā gaismā saņemtā stāvoklī vai stabilā tumšā stāvoklī) |
Zaļā gaismas diode
(iedegas zem stabila gaismas saņemtā
stāvokļa vai stabils tumšs stāvoklis), kas atrodas uz
uztvērēja |
|
|
|
| Piesārņojuma grāds |
3 (rūpniecības vide) |
- |
|
|
|
| Aizsardzība |
IP67 (IEC) |
|
|
|
|
| Apkārtējā temperatūra |
-25 līdz +55 ℃ -13 līdz +131 ℉
(nav atļauts rasas kondensāts vai apledojums),
uzglabāšana: -30 līdz +70 ℃ -22 līdz +158 ℉ |
|
|
|
|
| Apkārtējā mitrums |
35 līdz 85 % RH, uzglabāšana: no 35 līdz 85 % RH |
|
|
|
|
| Apkārtējās vides apgaismojums |
Kvēlspuldze: 3000 LX vai mazāk pie gaismas uztverošās sejas |
|
|
|
|
| Sprieguma izturība |
1000 V maiņstrāva par vienu min. starp visiem piegādes termināļiem, kas savienoti kopā un iežogo |
|
|
|
|
| Izolācijas rezistence |
20 MΩ vai vairāk, ar 250 V DC Megger starp visiem piegādes termināļiem, kas savienoti kopā un iežogojumā |
|
|
|
|
| Pretestība vibrācijai |
10 līdz 500 Hz frekvence, 3 mm 0,118 dubultā amplitūdā x, y un z virzienos divas stundas katrā |
|
|
|
|
| Trieciena pretestība |
500 m/s2 paātrinājums (aptuveni 50 g) x, y un z virzienos trīs reizes katrs |
|
|
|
|
| Izstarojošs elements |
Sarkanā LED (maksimālā emisijas viļņa garums: 680 nm 0,027 mil, modulēts) |
|
|
|
|
| Materiāls |
Korpuss: polietilēntereftalāta
objektīvs: polialilāts |
Korpuss: polietilēntereftalāta
objektīvs: polialilāts, bifurkācija: polialilāts |
|
|
|
| Kabelis (5. piezīme) |
0,1 mm2 3-core (caur staru kūļa emitētājs: 2-core) kabīnes kabelis,
2 m 6,562 pēdas garš |
0,2 mm2 3-core kabyre kabelis, 2 m 6,562 pēdu garš (ārpus divfurkācijas; no emitētāja / uztvērēja līdz bifurkācijai: 0,5 m 1,640 pēdu gara) |
|
|
|
| Kabeļa pagarinājums |
Pagarinājums līdz kopējam 50 m 164,042 pēdas ir iespējama ar 0,3 mm2 vai vairāk, kabeli (caur staru tips: emitētājs un uztvērējs). |
Pagarinājums līdz kopējam 100 m 328 pēdas ir iespējama ar 0,3 mm2 vai vairāk, kabeli. |
|
|
|
| Svars |
Neto svars: 20 g apm.
Bruto svars: 40 g apm. |
Neto svars: 55 g apm., Bruto svars: 80 g apm. |
|
|
|
| Piederumi |
Montāžas skrūves: 1 komplekts |
Montāžas skrūves: 1 komplekts, regulēšanas skrūvgriezis: 1 pc. |
|
|
|
