| Tips |
NPN izeja |
PNP izvade |
|
|

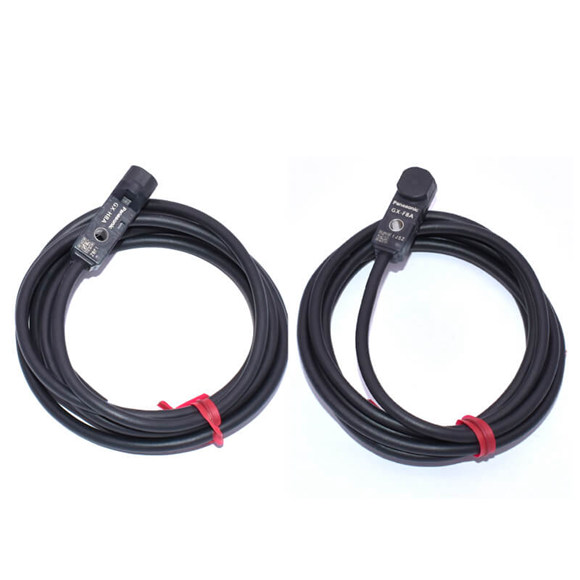

| Priekšējā uztveršana |

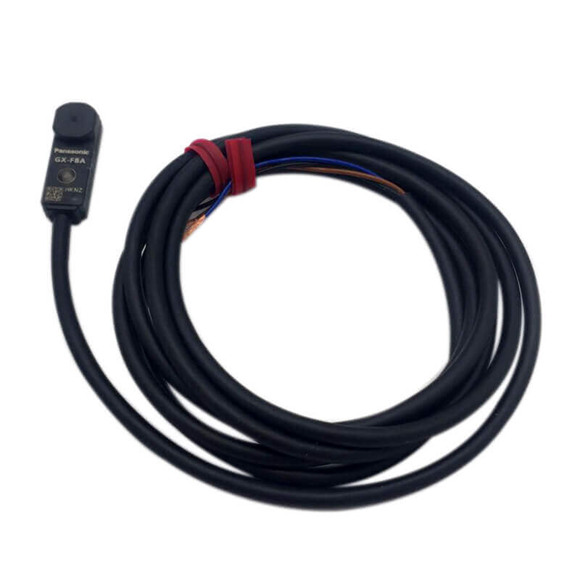

GX-F6A(I) |
GX-F6B(I) |
GX-F6A(I)-P |
GX-F6B(I)-P |
| Augstākā jutība |
GX-H6A(I) |
GX-H6B(I) |
GX-H6A(I)-P |
GX-H6B(I)-P |
| CE marķējuma direktīvas atbilstība |
EMC direktīva, RoHS direktīva |
|
|
|
Maks. darbības attālums
(3. piezīme) |
1,6 mm 0,063 in ± 8 % |
|
|
|
Stabils sensora diapazons
(3. piezīme) |
0 līdz 1,3 mm 0 līdz 0,051 collas |
|
|
|
| Standarta sensora objekts |
Dzelzs loksne 12 x 12 x 1 mm 0,472 x 0,472 x 0,039 collas |
|
|
|
| Histerēze |
20% vai mazāk no darbības attāluma
(ar standarta sensora objektu) |
|
|
|
| Atkārtojamība |
Gar sensora asi, perpendikulāri uztveršanas asij: 0,04 mm 0,002 collas vai mazāk |
|
|
|
| Barošanas spriegums |
12 līdz 24 V līdzstrāva + 10/-15% pulsācijas PP 10% vai mazāk |
|
|
|
| Pašreizējais patēriņš |
15 mA vai mazāk |
|
|
|
| Izvade |
NPN atvērtā kolektora tranzistors
– maksimālā izlietnes strāva: 100 mA
– Pievadītais spriegums: 30 V līdzstrāva vai mazāks (starp izeju un 0 V)
– Atlikušais spriegums: 2 V vai mazāks (pie 100 mA izlietnes strāvas) |
PNP atvērtā kolektora tranzistors
– maksimālā avota strāva: 100 mA
– Pievadītais spriegums: 30 V līdzstrāva vai mazāks (starp izeju un +V)
– Atlikušais spriegums: 2 V vai mazāks (pie 100 mA avota strāvas) |
|
|
Izmantošanas
kategorija |
DC-12 vai DC-13 |
|
|
|
| Izvades darbība |
Parasti atvērts |
Parasti slēgts |
Parasti atvērts |
Parasti slēgts |
| Maks. atbildes biežums |
400 Hz |
|
|
|
| Darbības indikators |
Oranža gaismas diode
(iedegas, kad izeja ir IESLĒGTA) |
|
|
|
| Piesārņojuma pakāpe |
3 (rūpnieciskā vide) |
|
|
|
| Aizsardzība |
IP68 (IEC), IP68G (4., 5. piezīme) |
|
|
|
| Apkārtējās vides temperatūra |
-25 līdz +70 ℃ -13 līdz +158 ℉, Uzglabāšana: -40 līdz +85 ℃ -40 līdz +185 ℉ |
|
|
|
| Apkārtējais mitrums |
35 līdz 85 % RH, Uzglabāšana: 35 līdz 95 % RH |
|
|
|
| Sprieguma izturība |
1000 V maiņstrāva vienu minūti. starp visiem kopā savienotajiem barošanas spailēm un korpusu |
|
|
|
| Izolācijas pretestība |
50 MΩ vai vairāk ar 500 V DC meggeru starp visiem kopā savienotiem barošanas spailēm un korpusu |
|
|
|
| Vibrācijas pretestība |
10 līdz 500 Hz frekvence, 3 mm 0,118 dubultā amplitūdā (maks. 20 G) X, Y un Z virzienos divas stundas katrā |
|
|
|
| Triecienizturība |
Paātrinājums 10 000 m/s2 (aptuveni 1000 G) X, Y un Z virzienā trīs reizes katrā |
|
|
|
Temperatūras
raksturlielumi |
Virs apkārtējās vides temperatūras diapazona no -25 līdz +70 ℃ -13 līdz +158 ℉: ±8 % robežās no uztveršanas diapazona pie +23 ℃ +73 ℉. |
|
|
|
Sprieguma
raksturlielumi |
±2 % robežās +10/-15 % barošanas sprieguma svārstībām |
|
|
|
| Materiāls |
Korpuss: PBT, indikatora daļa: poliesters |
|
|
|
| Kabelis |
0,15 mm2 trīsdzīslu eļļa, karstumizturīgs un aukstums izturīgs kabīnes kabelis, 1 m 3,281 pēdas garš |
|
|
|
| Kabeļa pagarinājums |
Pagarinājums līdz 100 m 328,084 pēdām ir iespējams ar 0,3 mm2 vai lielāku kabeli. |
|
|
|
| Neto svars |
15 g apm. |
|
|
|
