| Item |
Spesifikasi |
|
|
|

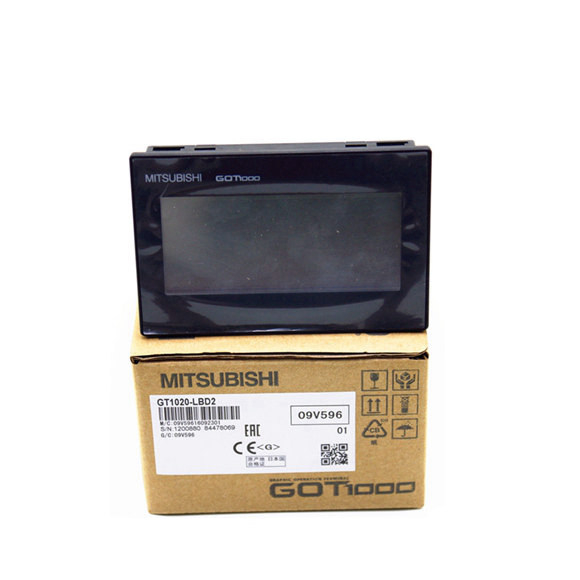

GT1020-LBD/LWD |
GT1020-LBD2/LWD2 |
GT1020-LBL/LWL |
| Bahagian paparan |
STN monokrom (putih/hitam) kristal cecair |
|
|
| Saiz skrin |
3.7 ″ |
|
|
| Resolusi |
160 64 titik (format mendatar) |
|
|
| Saiz paparan |
W86.4 (3.4) H34.5 (1.35) [mm] (inci) (format mendatar) |
|
|
| Watak paparan |
Font Standard 16-dot: 20 aksara 4 baris (format mendatar) |
|
|
| Warna paparan |
Monokrom (putih/hitam) |
|
|
| Sudut paparan |
Kiri/kanan: 30 darjah, atas: 20 darjah, bawah: 30 darjah (format mendatar) |
|
|
| Pelarasan kontras |
Pelarasan 16 peringkat |
|
|
| Intensiti LCD sahaja |
200 [CD/m2] (dalam hijau) |
|
|
| Hidup |
Lebih kurang. 50,000h. (Masa untuk intensiti paparan menjadi 1/5 pada suhu ambien operasi 25) |
|
|
|
Lampu latar |
Dipimpin dengan 3 warna yang tersedia (hijau, merah, oren) (tiada penggantian diperlukan),
Status Backlight (Warna, On/Blink/Off) Kawalan, Masa Pengaktifan Screensaver Penyesuaian Menetapkan Maklumat Sistem*2 membolehkan PLC mengawal status lampu latar. |
|
|
| Panel sentuh
Bilangan kunci sentuhan |
Maksimum 50 kekunci/skrin (panel sentuhan filem analog rintangan) |
|
|
| Saiz utama |
Minimum 2 2 titik (setiap kunci) |
|
|
| Tekan serentak dua (atau lebih) kawasan (akhbar 2-titik) |
Tidak disokong
(Menekan serentak dua atau lebih kawasan di skrin boleh mengaktifkan suis di antara kawasan tersebut.) |
|
|
| Hidup |
1 juta kali atau lebih (Angkatan Operasi 0.98n Max.) |
|
|
| Ingatan
C Drive*3 |
Memori Flash (Dalaman), untuk menyimpan data projek (512 kbytes atau kurang), OS, sejarah penggera, data resipi dan nilai tetapan tindakan masa |
|
|
| Kehidupan (bilangan masa menulis) |
100,000 kali |
|
|
|
Antara muka terbina dalam Komunikasi PLC |
• RS-422 kelajuan penghantaran 1ch:
115,200/57,600/38,400/ 19,200/9,600/4,800bps Bentuk penyambung: Blok terminal penyambung 9 pin Permohonan: Komunikasi PLC (Versi Perkakasan A hingga D) • RS-422/485 1ch Kelajuan penghantaran: 115,200/57,600/38,400/ 19,200/9,600/4,800bps Bentuk penyambung: Blok terminal penyambung 9 pin Permohonan: Komunikasi PLC Menamatkan Perintang*4: Buka /110/330 (dihidupkan dengan menamatkan suis pemilih perintang) (AT Penghantaran Kilang: 330) (Versi Perkakasan E atau lebih baru) |
RS-232 1ch Kelajuan penghantaran: 115,200/57,600/38,400/ 19,200/9,600/4,800bps Bentuk penyambung: Blok terminal penyambung 9 pin Permohonan: Komunikasi PLC |
RS-422 1ch Kelajuan penghantaran: 115,200/57,600/38,400/ 19,200/9,600/4,800bps Bentuk penyambung: Blok terminal penyambung 9 pin Permohonan: Komunikasi PLC |
|
Komunikasi PC |
RS-232 1ch
Kelajuan Transmisi: 115,200/57,600/38,400/19,200/9,600/4,800bps Bentuk Penyambung: Mini DIN 6 PIN (Perempuan) Aplikasi: Komunikasi PC (Muat naik/muat turun data Projek, pemasangan OS, fungsi telus) |
|
|
| Output Buzzer (buzzer yang terdengar apabila kekunci sentuh ditekan) |
Nada tunggal (panjang/pendek/mati laras) |
|
|
| Struktur Perlindungan Alam Sekitar*5 |
Bersamaan dengan IP67 (JEM1030) (bahagian depan) (format mendatar) |
|
|
| Dimensi luaran |
W113 (4.44) H74 (2.91) D27 (1.06) [mm] (inci) (format mendatar) |
|
|
| Dimensi pemotongan panel |
W105 (4.13) H66 (2.59) [mm] (inci) (format mendatar) |
|
|
