| Model |

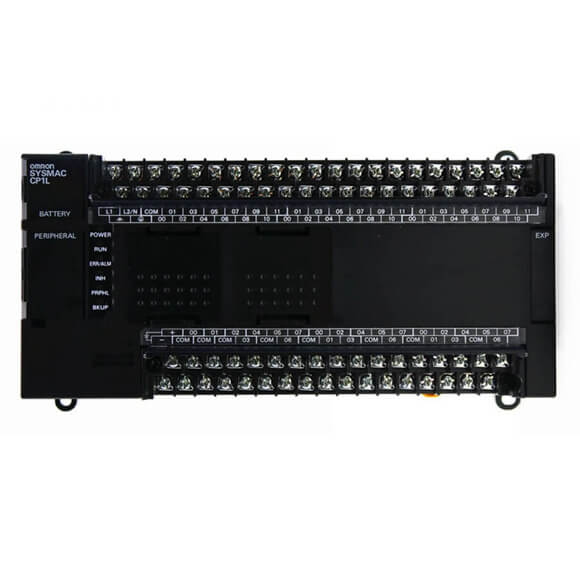

CP1L-M60
(60 mata) |
CP1L-M40
(40 mata) |
CP1L-M30
(30 mata) |
CP1L-L20
(20 mata) |
CP1L-L14
(14 mata) |
CP1L-L10
(10 mata) |
|
CP1L-M60 @@ - @ |
CP1L-M40 @@ - @ |
CP1L-M30 @@ - @ |
CP1L-L20 @@ - @ |
CP1L-L14 @@ - @ |
CP1L-L10 @@ - @ |
| Kaedah kawalan |
Kaedah program yang disimpan |
| Kaedah kawalan I/O. |
Imbasan kitaran dengan segera menyegarkan |
| Bahasa program |
Rajah tangga |
| Blok fungsi |
Bilangan maksimum Fungsi Blok Definisi: 128 Bilangan maksimum Contoh: 256 Bahasa boleh digunakan dalam Fungsi Blok Definisi: Rajah tangga, teks berstruktur (ST) |
| Panjang arahan |
1 hingga 7 langkah setiap arahan |
| Arahan |
Lebih kurang. 500 (Kod Fungsi: 3 digit) |
| Masa Pelaksanaan Arahan |
Arahan Asas: 0.55 ms min. Arahan Khas: 4.1 ms min. |
| Masa pemprosesan biasa |
0.4 ms |
| Kapasiti program |
Langkah 10k |
Langkah 5K |
| Bilangan tugas |
288 (32 tugas kitaran dan 256 tugas mengganggu) |
| Nombor subrutin maksimum |
256 |
| Nombor lompat maksimum |
256 |
| Bit kerja |
8,192 bit (512 perkataan): W000.00 hingga W511.15 (W0 hingga W511)
Kawasan CIO: 37,504 bit (2,344 perkataan): CIO 3800.00 hingga CIO 6143.15 (CIO 3800 hingga CIO 6143) |
| Kawasan TR |
16 bit: TR0 hingga TR15 |
| Kawasan memegang |
8,192 bit (512 perkataan): H0.00 hingga H511.15 (H0 hingga H511) |
| Kawasan ar |
Baca sahaja (menulis-diletakkan): 7168 bit (448 perkataan): A0.00 hingga A447.15 (A0 hingga A447) Baca/Tulis: 8192 bit (512 perkataan): A448.00 hingga A959.15 (A448 hingga A959) |
| Pemasa |
4,096 Nombor Pemasa: T0 hingga T4095 |
| Kaunter |
4,096 Nombor Kaunter: C0 hingga C4095 |
| Kawasan DM |
32 KWORDS: D0 hingga D32767 |
10 kWords: D0 hingga D9999, D32000 hingga D32767 |
| Kawasan Daftar Data |
16 daftar (16 bit): DR0 hingga DR15 |
| Kawasan Daftar Indeks |
16 daftar (32 bit): IR0 hingga IR15 |
| Kawasan bendera tugas |
32 Bendera (32 bit): TK0000 hingga TK0031 |
| Mengesan ingatan |
4,000 perkataan (500 sampel untuk data jejak maksimum 31 bit dan 6 perkataan.) |
| Kaset memori |
Kaset memori khas (CP1W-ME05M) boleh dipasang. Nota: Boleh digunakan untuk sandaran program dan auto-booting. |
| Fungsi jam |
Disokong. Ketepatan (sisihan bulanan): -4.5 min hingga -0.5 min (suhu ambien: 55 ° C),
-2.0 min hingga +2.0 min (suhu ambien: 25 ° C), -2.5 min hingga +1.5 min (suhu ambien: 0 ° C) |
|
Sandaran memori |
Memori Flash: Program pengguna, parameter (seperti persediaan PLC), data komen, dan keseluruhan kawasan DM boleh disimpan untuk memori flash sebagai nilai awal.
Sandaran bateri: Kawasan pegangan, kawasan DM, dan nilai kaunter (bendera, PV) disokong oleh bateri. |
| Hayat perkhidmatan bateri |
Jangka hayat perkhidmatan adalah 5 tahun pada 25 ° C, kurang pada suhu yang lebih tinggi. (Dari 0.75 hingga 5 tahun bergantung kepada model, kadar bekalan kuasa, dan suhu ambien.) |
