| Nombor artikel |

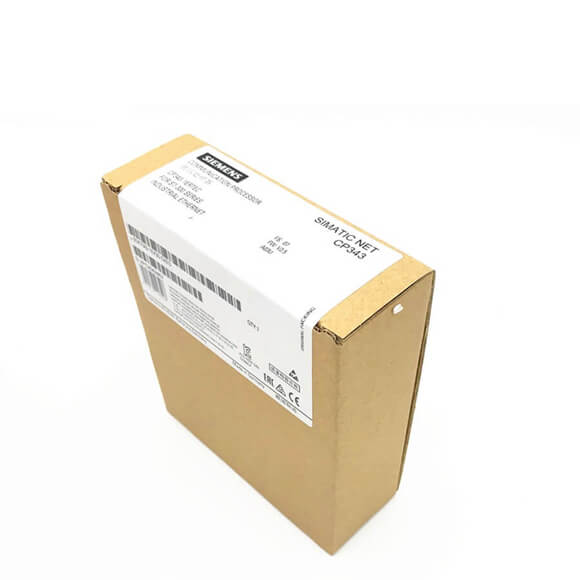

6GK7343-1EX30-0XE0 |
| Penetapan Jenis Produk |
CP 343-1 |
| Kadar pemindahan |
|
| Kadar pemindahan |
|
|
● Di antara muka pertama |
10 ... 100 mbit/s |
| Antara muka |
|
| Bilangan antara muka Acc. kepada industri Ethernet |
2 |
| Bilangan sambungan elektrik |
|
|
● Pada Acc Interface 1. kepada industri Ethernet |
2 |
|
● Untuk bekalan kuasa |
1 |
| Jenis sambungan elektrik |
|
|
● Antara muka Ethernet Perindustrian |
Port RJ45 |
|
● Pada Acc Interface 1. kepada industri Ethernet |
Port RJ45 |
| Jenis sambungan elektrik |
|
|
● Untuk bekalan kuasa |
Blok terminal 2-tiang yang boleh dipasang |
| Voltan bekalan, penggunaan semasa, kehilangan kuasa |
|
| Jenis voltan voltan bekalan |
DC |
| Voltan bekalan 1 dari bas backplane |
5 v |
| Voltan bekalan |
24 v |
| Bekalan voltan luaran |
24 v |
| Voltan bekalan luaran pada nilai dinilai DC |
24 v |
| Toleransi positif relatif di DC pada 24 V |
20 % |
| Toleransi negatif relatif di DC pada 24 V |
15 % |
| Semasa dimakan |
|
|
● Dari bas backplane di DC pada 5 V biasa |
0.2 a |
|
● Dari voltan bekalan luaran pada DC pada 24 V biasa |
0.16 a |
|
● Dari voltan bekalan luaran pada DC pada maksimum 24 v |
0.2 a |
| Kerugian Kuasa [W] |
5.8 w |
| Keadaan ambien |
|
| Suhu ambien |
|
|
● Untuk pemasangan menegak semasa operasi |
0 ... 40 ° C |
|
● Untuk bar bar yang disusun secara mendatar semasa operasi |
0 ... 60 ° C |
|
● Semasa penyimpanan |
-40 ... +70 ° C |
|
● Semasa pengangkutan |
-40 ... +70 ° C |
| Kelembapan relatif |
|
|
● Pada 25 ° C tanpa pemeluwapan semasa maksimum operasi |
95 % |
| IP Kelas Perlindungan |
IP20 |
| Reka bentuk, dimensi dan berat |
|
| Format modul |
Modul padat S7-300 lebar tunggal |
| Lebar |
40 mm |
| Ketinggian |
125 mm |
| Kedalaman |
120 mm |
| Berat bersih |
0.22 kg |
| Jenis pemasangan |
|
|
● Pemasangan kereta api S7-300 |
Ya |
| Data Prestasi Terbuka Komunikasi |
|
| Bilangan sambungan yang mungkin untuk komunikasi terbuka dengan cara menghantar/menerima blok maksimum |
16 |
| Jumlah data |
|
|
● Sebagai data pengguna setiap sambungan ISO untuk komunikasi terbuka dengan cara menghantar/menerima blok maksimum |
8 Kibyte |
|
● Sebagai data pengguna per ISO pada sambungan TCP untuk komunikasi terbuka dengan cara menghantar/menerima blok maksimum |
8 Kibyte |
|
● Sebagai data pengguna setiap sambungan TCP untuk komunikasi terbuka dengan cara menghantar/menerima blok maksimum |
8 Kibyte |
|
● Sebagai data pengguna setiap sambungan UDP untuk komunikasi terbuka iaitu dengan cara menghantar/menerima blok maksimum |
2 Kibyte |
| Bilangan stesen multicast |
16 |
| Data Prestasi S7 Komunikasi |
|
| Bilangan sambungan yang mungkin untuk komunikasi S7 |
|
|
● Maksimum |
16 |
| Mod Multi Protokol Data Prestasi |
|
| Bilangan sambungan aktif dengan mod pelbagai protokol |
32 |
| Data Prestasi Profinet Komunikasi sebagai pengawal PN IO |
|
| Bilangan peranti PN IO di Profinet IO Controller Jumlah yang boleh digunakan |
32 |
| Bilangan garis PN IO luaran dengan Profinet setiap rak |
1 |
| Jumlah data |
|
|
● Sebagai data pengguna untuk pembolehubah input sebagai Maksimum Pengawal Profinet IO |
1 Kibyte |
|
● Sebagai data pengguna untuk pembolehubah input sebagai Maksimum Pengawal Profinet IO |
1 Kibyte |
|
● Sebagai data pengguna untuk pembolehubah input bagi setiap peranti PN IO sebagai Profinet IO Controller Maksimum |
1 433 byte |
|
● Sebagai data pengguna untuk pembolehubah output bagi setiap peranti PN IO sebagai Profinet IO Controller Maksimum |
1 433 byte |
|
● Sebagai data pengguna untuk pembolehubah input bagi setiap peranti PN IO untuk setiap sub-modul sebagai maksimum pengawal Profinet IO |
240 byte |
|
● Sebagai data pengguna untuk pembolehubah output per peranti PN IO untuk setiap sub-modul sebagai maksimum pengawal Profinet IO |
240 byte |
| Data Prestasi Profinet Komunikasi sebagai peranti PN IO |
|
| Fungsi produk Profinet io peranti |
Ya |
| Jumlah data |
|
|
● Sebagai data pengguna untuk pembolehubah input sebagai peranti Profinet IO maksimum |
512 byte |
|
● Sebagai data pengguna untuk pembolehubah input sebagai peranti Profinet IO maksimum |
512 byte |
|
● Sebagai data pengguna untuk pembolehubah input untuk setiap sub-modul sebagai peranti Profinet IO |
240 byte |
|
● Sebagai data pengguna untuk pembolehubah input untuk setiap sub-modul sebagai peranti Profinet IO |
240 byte |
|
● Sebagai data pengguna untuk kawasan konsistensi untuk setiap sub-modul |
240 byte |
| Bilangan submodul setiap Profinet io-device |
32 |
| Telecontrol data prestasi |
|
| Protokol disokong |
|
|
● TCP/IP |
Ya |
| Pengurusan Fungsi Produk, Konfigurasi, Kejuruteraan |
|
| Fungsi Produk MIB Sokongan |
Ya |
| Protokol disokong |
|
|
● SNMP v1 |
Ya |
|
● DCP |
Ya |
|
● LLDP |
Ya |
| Perisian Konfigurasi |
|
|
● Diperlukan |
Langkah 7 v5.4 SP2 atau Tinggi / Langkah 7 Profesional V11 (Portal TIA) atau lebih tinggi |
