| Nombor artikel |

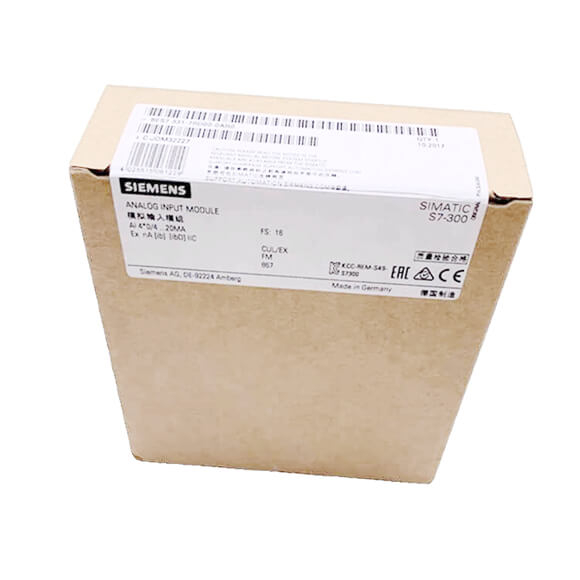

6ES7331-7RD00-0AB0 |
6ES7331-7SF00-0AB0 |
|
SIMATIC S7, SM 331 INPUT ANALOG |
SIMATIC S7, SM 331 INPUT ANALOG |
| Voltan bekalan |
|
|
| Voltan beban L+ |
|
|
|
● Nilai dinilai (DC) |
24 V |
24 V |
|
● Perlindungan kekutuban songsang |
ya |
|
| Arus masukan |
|
|
| daripada voltan beban L+ (tanpa beban), maks. |
250 mA |
|
| dari bas pesawat belakang 5 V DC, maks. |
60 mA |
120 mA |
| Voltan keluaran |
|
|
| Bekalan kuasa kepada pemancar |
|
|
|
● Nilai dinilai (DC) |
13 V; pada 22 mA |
|
| Kehilangan kuasa |
|
|
| Kehilangan kuasa, taip. |
3 W |
0.6 W |
| Input analog |
|
|
| Bilangan input analog |
4 |
8; 8x termokopel; 4x RTD thermoresistors |
| arus input yang dibenarkan untuk input semasa (had pemusnahan), maks. |
40 mA |
|
| Julat input |
|
|
|
● Voltan |
Tidak |
ya |
|
● Semasa |
ya |
Tidak |
|
● Termokopel |
Tidak |
ya |
|
● Termometer rintangan |
Tidak |
ya |
|
● Rintangan |
Tidak |
ya |
| Julat input (nilai undian), voltan |
|
|
|
● -1 V hingga +1 V |
|
ya |
|
— Rintangan input (-1 V hingga +1 V) |
|
10 MΩ |
|
● -25 mV hingga +25 mV |
|
ya |
|
— Rintangan input (-25 mV hingga +25 mV) |
|
10 MΩ |
|
● -250 mV hingga +250 mV |
|
ya |
|
— Rintangan input (-250 mV hingga +250 mV) |
|
10 MΩ |
|
● -50 mV hingga +50 mV |
|
ya |
|
— Rintangan input (-50 mV hingga +50 mV) |
|
10 MΩ |
|
● -500 mV hingga +500 mV |
|
ya |
|
— Rintangan input (-500 mV hingga +500 mV) |
|
10 MΩ |
|
● -80 mV hingga +80 mV |
|
ya |
|
— Rintangan input (-80 mV hingga +80 mV) |
|
10 MΩ |
| Julat input (nilai undian), arus |
|
|
|
● 0 hingga 20 mA |
ya |
|
|
— Rintangan input (0 hingga 20 mA) |
50 Ω |
|
|
● 4 mA hingga 20 mA |
ya |
|
|
— Rintangan input (4 mA hingga 20 mA) |
50 Ω |
|
| Julat input (nilai undian), termokopel |
|
|
|
● Jenis B |
|
ya |
|
— Rintangan input (Jenis B) |
|
10 MΩ |
|
● Jenis E |
|
ya |
|
— Rintangan input (Jenis E) |
|
10 MΩ |
|
● Jenis J |
|
ya |
|
— Rintangan input (jenis J) |
|
10 MΩ |
|
● Jenis K |
|
ya |
|
— Rintangan input (Jenis K) |
|
10 MΩ |
|
● Jenis L |
|
ya |
|
— Rintangan input (Jenis L) |
|
10 MΩ |
|
● Taip N |
|
ya |
|
— Rintangan input (Jenis N) |
|
10 MΩ |
|
● Taip R |
|
ya |
|
— Rintangan input (Jenis R) |
|
10 MΩ |
|
● Jenis S |
|
ya |
|
— Rintangan input (Jenis S) |
|
10 MΩ |
|
● Taip T |
|
ya |
|
— Rintangan input (Jenis T) |
|
10 MΩ |
|
● Taip U |
|
ya |
|
— Rintangan input (Jenis U) |
|
10 MΩ |
| Julat input (nilai undian), termometer rintangan |
|
|
|
● Ni 100 |
|
ya |
|
— Rintangan input (Ni 100) |
|
10 MΩ |
|
● Pt 100 |
|
ya |
|
— Rintangan input (Pt 100) |
|
10 MΩ |
|
● Pt 200 |
|
ya |
|
— Rintangan input (Pt 200) |
|
10 MΩ |
| Panjang kabel |
|
|
|
● terlindung, maks. |
200 m |
200 m; TC: 50 m |
| Penjanaan nilai analog untuk input |
|
|
| Penyepaduan dan masa/peleraian penukaran bagi setiap saluran |
|
|
|
● Resolusi dengan julat (bit termasuk tanda), maks. |
16 bit; 10 bit hingga 15 bit + tanda |
16 bit; 10 bit hingga 15 bit + tanda |
|
● Masa integrasi, boleh parameter |
Ya; 2.5 hingga 100 ms |
Ya; 2.5 hingga 100 ms |
|
● Penindasan voltan gangguan untuk frekuensi gangguan f1 dalam Hz |
10 hingga 400 Hz |
10 hingga 400 Hz |
