| Speċifikazzjonijiet |

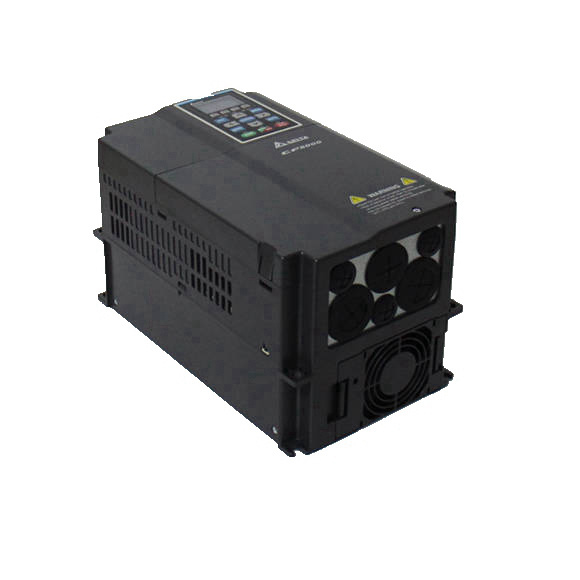

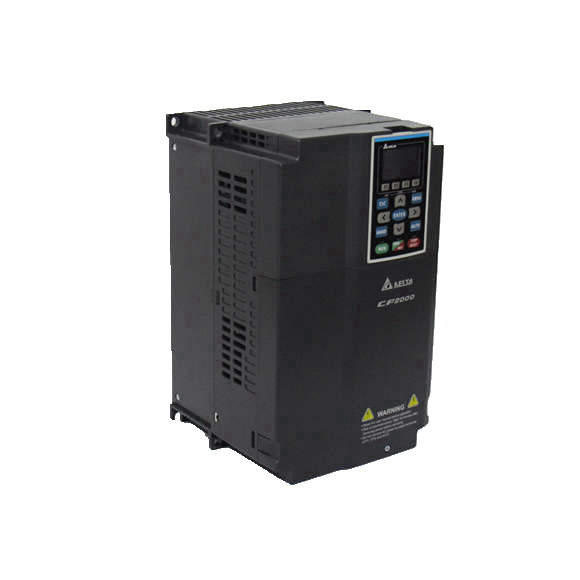

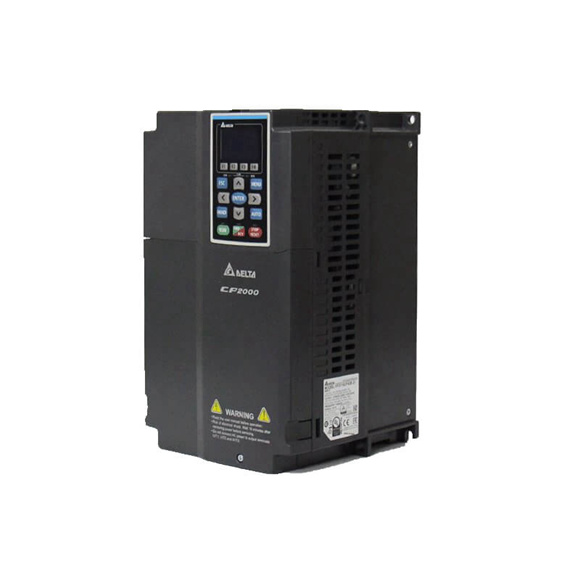

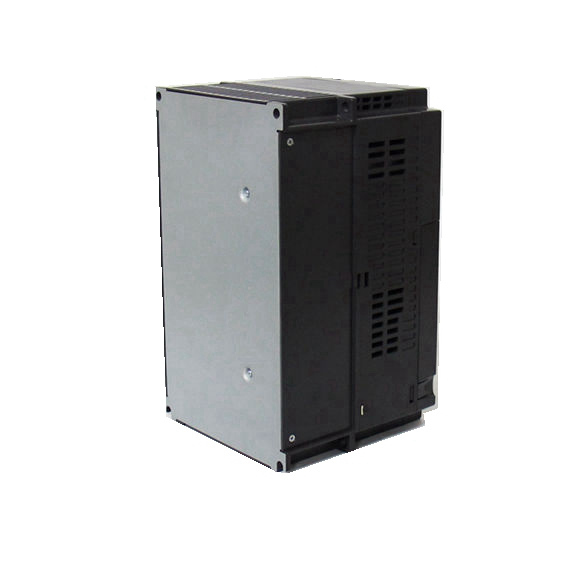

Serje Delta Inverters CP2000 |
| Metodu ta' Kontroll |
Wisa' tal-Impuls Modulat (PWM) |
| Modalità ta' Kontroll |
Mudell 230 V / 460 V: 1: V / F (kontroll V / F), 2: SVC (Kontroll tal-Vettor mingħajr Sensor), 3: PM (Mutur Magnet Permanenti)
Mudell 575 V / 690 V: 1: V / F，2: SVC |
| Torque tal-Bidu |
Jintlaħaq sa 150% jew aktar f'0.5 Hz |
| Kurva V / F |
Kurva V / F aġġustabbli ta '4 punti u kurva kwadra |
| Kapaċità ta' Rispons tal-Veloċità |
5 Hz |
| Limitu tat-torque |
Dazju ħafif: Max. 130% kurrent tat-torque; Dazju Normali: Max. 160% tal-kurrent tat-torque |
| Preċiżjoni tat-torque |
±5% |
| Max. Frekwenza tal-Ħruġ (Hz) |
Mudell 230 V: 599.00 (55 kW u aktar: 400.00)Mudell 460 V: 599.00 (90 kW u aktar: 400.00)
575 V / 690 V mudell: 599.00 |
| Preċiżjoni tal-Ħruġ tal-Frekwenza |
Kmand diġitali: ±0.01%, -10 °C ~ +40 °C, Kmand analogu: ±0.1%, 25 ±10 °C |
| Riżoluzzjoni tal-Frekwenza tal-Output |
Kmand diġitali: 0.01 Hz; Kmand analogu: Max. frekwenza tal-ħruġ x 0.03 / 60 Hz (± 11 bit) |
| Tolleranza ta 'tagħbija żejda |
Dazju ħafif: 120% tal-kurrent nominali għal minuta 1 matul kull 5 minuti dazju normali: 120% tal-kurrent nominali għal minuta matul kull 5 minuti; 160% tal-kurrent nominali għal 3 sekondi matul kull 25 sekonda |
| Sinjal tal-Issettjar tal-Frekwenza |
0 ~ +10 V, 4 ~ 20 mA, 0 ~ 20 mA |
| Aċċel. / deċel. Ħin |
0.00 ~ 600.00 / 0.0 ~ 6000.0 sekondi |
|
Funzjoni ta 'Kontroll Prinċipali |
Ħsara mill-ġdid |
Limitu tat-torque |
Ibbrejkjar High-Slip |
Toqgħod |
Sekwenza ta' 3 wajers |
|
Funzjoni ta 'Kontroll Prinċipali |
Tfittxija bil-veloċità |
Kopja tal-parametru |
JOG frekwenza |
Kumpens taż-żlieq |
Kumpens tat-torque |
|
Funzjoni ta 'Kontroll Prinċipali |
S-kurva aċċellerazzjoni / deċel |
Kontroll tal-iffrankar tal-enerġija |
Accel / Decel. Timeswitch |
Issettjar tal-limitu ta 'fuq / baxx tal-frekwenza |
Rikba ta 'telf ta' enerġija momentanju |
|
Funzjoni ta 'Kontroll Prinċipali |
Kontroll PID (b'funzjoni ta 'rqad) |
Awto-Tuning (rotazzjoni, stazzjonarju) |
Ibbrejkjar bl-injezzjoni DC fil-bidu/waqfien |
Komunikazzjoni BACnet |
Veloċità ta' 17-il pass (mass.) |
|
Funzjoni ta 'Kontroll Prinċipali |
Sejbien ta 'torque żejjed |
Komunikazzjoni Modbus (RS-485 RJ45, Max. 5.2 Kbps) |
|
Kontroll tal-fann |
Mudell 230 V: Mudell bi spec ogħla minn VFD185CP23 (inkluż) huma kontroll PWM; Mudell bi spec aktar baxx minn VFD150CP23 (mhux inklużi) huma kontroll ta 'swiċċ mixgħul / mitfi.
Mudell 460 V: Mudell bi spec ogħla minn VFD220CP43/4E (inklużi) huma kontroll PWM; Mudell bi spec aktar baxxi minn VFD185CP43/4E (mhux inklużi) huma kontroll fuq swiċċ mixgħul / mitfi. Mudell 575 V / 690 V: Kontroll PWM |
| Protezzjoni tal-Mutur |
Protezzjoni tar-relay termali elettronika |
|
Protezzjoni Over-Kurrent |
Mudell 230 V / 460 V: Dazju ħafif: Protezzjoni ta 'kurrent żejjed għal kurrent nominali ta' 200%, Dazju normali: Protezzjoni ta 'kurrent żejjed għal kurrent nominali ta' 240%,
Morsa tal-kurrent (Dazju ħafif: 130 ~ 135%); (Dazju normali: 170 ~ 175%) Mudell 575 V / 690 V: Protezzjoni ta 'kurrent żejjed għal kurrent nominali ta' 225%. Morsa tal-kurrent (Dazju ħafif: madwar 128 ~ 141%); (Dazju normali: madwar 170 ~ 175%) |
| Protezzjoni ta 'Vultaġġ Eċċessiv |
Mudell 230 V: issuq se jieqaf meta l-vultaġġ DCBUS jaqbeż 410 V Mudell 460 V: drive se jieqaf meta l-vultaġġ DCBUS jaqbeż mudell 820 V 575V: drive se jieqaf meta l-vultaġġ DCBUS jaqbeż il-mudell 1016 V 690 V: issuq se jieqaf meta l-vultaġġ DCBUS jaqbeż 1189V |
| Protezzjoni ta 'temperatura żejda |
sensor tat-temperatura integrat |
| Prevenzjoni ta' Stall |
Prevenzjoni tal-waqfien waqt l-aċċelerazzjoni, id-deċelerazzjoni u t-tħaddim b'mod indipendenti |
| Ibda mill-ġdid Wara Ħsara Instantanea tal-Enerġija |
L-issettjar tal-parametri sa 20 sekonda |
| Protezzjoni tal-kurrent tat-tnixxija tal-ert |
Il-kurrent tat-tnixxija huwa ogħla minn 50% tal-kurrent nominali tas-sewqan tal-mutur AC |
| Klassifikazzjoni tal-kurrent ta' ċirkwit qasir (SCCR) |
Skont UL508C, id-drajv huwa adattat għall-użu fuq ċirkwit li kapaċi jwassal mhux aktar minn 100kA amperes simmetriċi (rms) meta protett minn fjusis mogħtija fit-tabella tal-fjusijiet |
