| Mudelli |

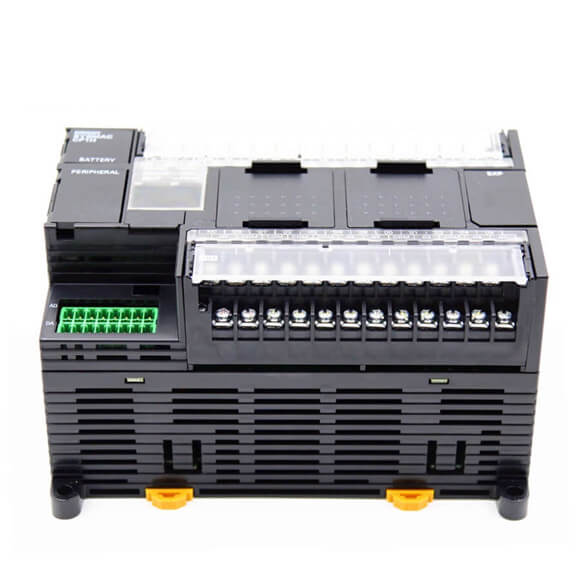

Unitajiet CP1H-XA CPU |
Unitajiet CP1H-X CPU |
Unitajiet CP1H-Y CPU |
|
|
Cp1h -xa @@@ - @ |
Cp1h-x @@@ - @ |
Cp1h-y @@@ - @ |
|
| Metodu ta 'kontroll |
Metodu tal-programm maħżun |
|
| Metodu ta 'kontroll I / O |
Skan Ċikliku b'Imedjat iġjeniċi |
|
| Lingwa tal-programm |
Dijagramma tas-sellum |
|
| Blokki tal-funzjonijiet |
Numru massimu ta 'Definizzjonijiet tal-Blokk tal-Funzjoni: 128 Numru massimu ta' każijiet: 256 Lingwi li jistgħu jintużaw fid-Definizzjonijiet tal-Blokk tal-Funzjoni: Dijagrammi tas-Sellum, Test Strutturat (ST) |
|
| Tul tal-istruzzjoni |
1 sa 7 passi għal kull istruzzjoni |
|
| Struzzjonijiet |
Appross. 500 (Kodiċi tal-Funzjoni: 3 ċifri) |
|
| Ħin ta 'eżekuzzjoni ta' l-istruzzjoni |
Istruzzjonijiet bażiċi: 0.10 ms min. Istruzzjonijiet speċjali: 0.15 ms min. |
|
| Ħin ta 'proċessar komuni |
0.7 ms |
|
| Kapaċità tal-programm |
20k passi |
|
| Numru ta 'kompiti |
288 (32 kompiti ċikliċi u 256 kompiti ta 'interruzzjoni) |
|
| Numru massimu ta 'subroutine |
256 |
|
| Numru massimu tal-qabża |
256 |
|
| Biċċiet tax-xogħol |
8,192 bits (512 kliem): W0.00 sa W511.15 (W0 sa W511) Żona CIO: 37.504 bits (2,344 kliem): CIO 3800.00 għal CIO 6143.15 (CIO 3800 għal CIO 6143) |
|
| Żona Tr |
16 bits: TR0 sa TR15 |
|
| Żona tal-azjenda |
8,192 bits (512 kliem): H0.00 sa H511.15 (H0 sa H511) |
|
| Żona AR |
Aqra biss (Projbita bil-Kitba): 7168 bits (448 kelma): A0.00 sa A447.15 (A0 sa A447) Aqra / Ikteb: 8192 bits (512 kelma): A448.00 sa A959.15 (A448 sa A959) |
|
| Timers |
4,096 bits: T0 sa T4095 |
|
| Counters |
4,096 bits: C0 sa C4095 |
|
| Żona DM |
32 KWORDS: D0 sa D32767 |
|
| Żona tar-Reġistru tad-Dejta |
16 Reġistri (16-il bit): DR0 sa DR15 |
|
| Żona tar-Reġistru tal-Indiċi |
16 Reġistri (32 bit): IR0 sa IR15 |
|
| Żona tal-bandiera tal-kompitu |
32 bnadar (32 bits): TK0000 sa TK0031 |
|
| Traċċa tal-memorja |
4,000 kelma (500 kampjun għad-dejta tat-traċċa massimu ta '31 bits u 6 kelmiet.) |
|
| Cassette tal-memorja |
Jista 'jiġi mmuntat cassette tal-memorja speċjali (CP1W-ME05M). Nota: Jista 'jintuża għall-backups tal-programm u l-booting awtomatiku. |
|
| Funzjoni tal-arloġġ |
Appoġġjat. Preċiżjoni (devjazzjoni ta 'kull xahar): -4.5 min sa -0.5 min (temperatura ambjentali: 55 ° C), - 2.0 min sa +2.0 min (temperatura ambjentali: 25 ° C), -2.5 min sa +1.5 min (temperatura ambjentali: 0 ° C) |
|
| Backup tal-memorja |
Memorja Flash: Programmi ta 'l-utent, parametri (bħalma huma s-setup PLC), id-dejta tal-kummenti, u ż-żona DM kollha jistgħu jiġu ffrankati għall-memorja flash bħala valuri inizjali.Battery Backup: iż-żona tal-azjenda, iż-żona DM, u l-valuri tal-kontro (bnadar, PV) huma appoġġjati minn batterija. |
|
| Ħajja tas-servizz tal-batterija |
5 snin f'25 ° C. (Uża l-batterija ta 'sostituzzjoni fi żmien sentejn mill-manifattura.) |
|
| Terminals ta 'input inkorporati |
40 (24 inputs, 16 outputs) |
20 (12 inputs, 8 outputs) Inputs ta 'sewwieq tal-linja: Żewġ assi għall-fażijiet A, B, u Z outputs tas-sewwieq tal-linja: Żewġ assi għal CW u CCW |
|
| Numru ta 'unitajiet ta' espansjoni li jistgħu jiġu konnessi (I / O) |
Unitajiet I / O ta 'Espansjoni CP: 7 Max.; Serje CJ Unitajiet Speċjali I / O jew Unitajiet ta 'Xarabank CPU: 2 Max. |
|
| Massimu. Numru ta 'punti I / O |
320 (40 mibni + 40 għal kull espansjoni (I / O) Unità ´ 7 unitajiet) |
300 (20 mibni + 40 għal kull espansjoni (I / O) Unità ´ 7 unitajiet) |
|
| Tinterrompi l-inputs |
8 inputs (maqsuma mill-inputs ta 'interruzzjoni esterna (modalità counter) u l-inputs ta' rispons rapidu.) |
6 Inputs (maqsuma mill-inputs ta 'interruzzjoni esterna (modalità counter) u l-inputs ta' rispons rapidu.) |
|
| Tinterrompi l-modalità tal-kontro-input |
8 inputs (frekwenza ta 'rispons: 5 kHz massimu għall-inputs kollha ta' interruzzjoni), 16-il kont |
6 Inputs (Frekwenza tar-Rispons: 5 kHz Max. Għall-inputs kollha ta 'interruzzjoni), 16-il kont |
|
| Inputs ta 'rispons rapidu |
8 punti (min. Wisa 'tal-polz tal-input: 50 ms max.) |
6 punti (min. Wisa 'tal-polz tal-input: 50 ms max.) |
|
| Interruzzjoni skedata |
1 |
|
|
Bankijiet b'veloċità għolja |
4 Inputs: fażijiet differenzjali (4x), 50 kHz jew Fażi waħda (Pulse Plus Direction, Up / Down, Increment), 100 kHz Firxa tal-Valur: 32 bits, modalità lineari jew modalità taċ-ċirku jinterrompi: paragun tal-valur fil-mira jew paragun tal-firxa |
2 Inputs: fażijiet differenzjali (4x), 500 kHz jew fażi waħda, 1 MHz u 2 inputs: fażijiet differenzjali (4x), 50 kHz jew fażi waħda (polz flimkien ma 'direzzjoni,' il fuq / 'l isfel, inkrement),
100 kHz Firxa tal-Valur: 32 bits, modalità lineari jew modalità taċ-ċirku jinterrompi: paragun tal-valur fil-mira jew paragun tal-firxa |
| Terminali I / O analogi inkorporati |
4 inputs analogi u 2 outputs analog |
Xejn |
| Kontroll Analog |
1 (firxa tal-issettjar: 0 sa 255) |
| Input analogu estern |
1 Input (Riżoluzzjoni: 1/256, firxa ta 'input: 0 sa 10 V), mhux iżolat |
