| Oġġett |

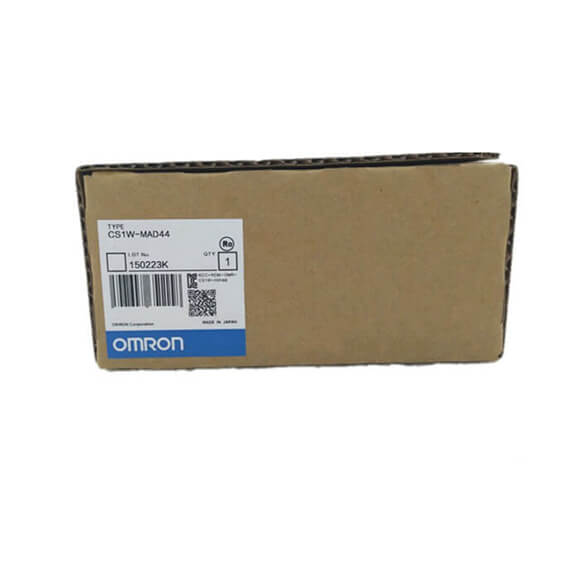

CS1W-Mad44 |
| Mudell PLC applikabbli |
Serje CS |
| Tip ta 'unità |
Unità I / O speċjali CS1 |
| Iżolament |
Bejn is-sinjali I / O u PLC: Photocoupler (l-ebda iżolament bejn sinjali I / O individwali.) |
| Terminali esterni |
Blokk terminali li jista 'jinqala' ta '21 punt (viti M3) |
| Konsum tal-enerġija |
200 mA max. f'5 VDC, 200 mA max. Fis-26 VDC |
| Dimensjonijiet (mm) *1 |
35 ´ 130 ´ 126 (W ´ H ´ D) |
| Piż |
450 g max. |
| Speċifikazzjonijiet Ġenerali |
Jikkonformaw mal-ispeċifikazzjonijiet ġenerali għas-serje tas-serje CS SYSMAC. |
| Pożizzjoni ta 'mmuntar |
CS-Serje CPU Rack jew CS-Serje Espansjoni Rack
(Ma jistax jiġi mmuntat għal rack I / O ta 'espansjoni C200H jew rack tal-iskjavi tal-karozzi tal-linja SYSMAC.) |
|
Numru massimu ta 'unitajiet |
Unitajiet għal kull rack (rack tas-CPU jew rack ta 'espansjoni) * 2 |
Unità tal-Provvista tal-Enerġija |
Numru massimu ta 'unitajiet għal kull rack |
|
|
C200HW-PA204 C200HW-PA204S C200HW-PA204R C200HW-PD024 |
3 unitajiet max. |
|
|
C200HW-PA209R |
6 unitajiet max. |
|
Unitajiet għal kull sistema bażika |
Meta jintużaw biss unitajiet ta 'provvista ta' enerġija C200HW-PA209R: 6 unitajiet max. ´ 8 xtillieri = 48 unità max. |
|
Skambju ta 'dejta ma' unitajiet tas-CPU |
Żona speċjali tal-unità I / O CIO 200000 sa CIO 295915 (Kliem CIO 2000 għal CIO 2959) |
Skambji ta '10 kelmiet ta 'dejta għal kull unità. |
Unità tas-CPU għal Unità I / O Analog |
Output Analog Hold Hold
Il-konverżjoni tippermetti daqsxejn |
|
|
|
Unità analoga I / O għal unità tas-CPU |
Input analogu
Bnadar ta 'allarm ta' skoperta ta 'skonnettjar ta' input |
|
Żona ta 'DM Speċjali I / O Speċjali (D20000 sa D29599) |
Tittrasmetti 100 kelma ta 'dejta għal kull unità fil-power-up jew meta l-unità terġa' tinbeda. |
Unità tas-CPU għal Unità I / O Analog |
Konverżjoni tas-Sinjal tal-Input Enable / Disable, Input Signal Range Setting
Konverżjoni tas-Sinjal tal-Output Enable / Disable, Setting tal-Firxa tas-Sinjal tal-Ħruġ L-issettjar tal-funzjoni tal-konverżjoni tal-proporzjon, kostanti Status tal-Output għall-Output Hold Value Medja Sett ta 'Funzjoni |
|
ta 'input Speċifikazzjonijiet |
Sinjal tal-input * 4 |
Input tal-vultaġġ |
Input kurrenti |
|
Numru ta 'inputs analogi |
4 |
|
Firxa tas-sinjal tal-input * 3 |
1 sa 5 V
0 sa 5 V 0 sa 10 V -10 sa 10 V |
4 sa 20 mA |
|
Input massimu nominali (għal punt 1) * 5 |
± 15 V. |
± 30 mA |
|
Impedenza tal-input |
1 Mω min. |
250 ω (valur nominali) |
|
Riżoluzzjoni |
4,000 (skala sħiħa) |
|
Dejta tal-ħruġ ikkonvertita |
Dejta binarja ta '16 -il bit |
|
Eżattezza * 6 |
23 ± 2 ° C. |
± 0.2% ta 'skala sħiħa |
± 0.4% ta 'skala sħiħa |
|
|
0 ° C sa 55 ° C. |
± 0.4% ta 'skala sħiħa |
± 0.6% ta 'skala sħiħa |
|
A / D Ħin ta 'konverżjoni * 7 |
1.0 ms / punt massimu. |
|
Funzjonijiet |
Proċessar medju tal-valur |
Jaħżen l-aħħar 'n ' konverżjonijiet tad-dejta fil-buffer, u jaħżen il-valur medju tal-valuri tal-konverżjoni.
Numru tal-buffer: n = 2, 4, 8, 16, 32, 64 |
|
L-ogħla valur tal-valur |
Taħżen il-valur massimu ta 'konverżjoni waqt li l-bit tal-quċċata tal-valur huwa mixgħul. |
|
Sejbien ta 'skonnettjar ta' input * 9 |
Jiskopri l-iskonnessjoni u jixgħel il-bandiera ta 'skoperta ta' skonnettjar. |
