| Tip |
Permezz tar-raġġ |
|
|
| Tip |
|
Firxa ta 'senser twila |
|
| Output NPN |

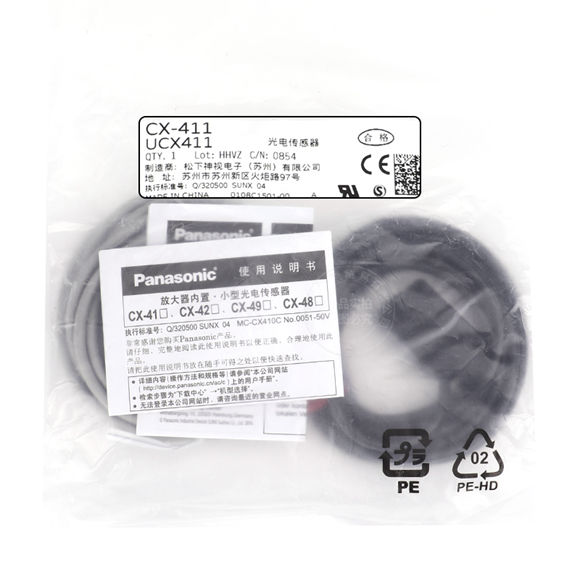

CX-411 |
CX-412 |
CX-413 |
| Output PNP |
CX-411-P |
CX-412-P |
CX-413-P |
| Konformità tad-Direttiva dwar l-Immarkar CE |
Direttiva EMC, Direttiva ROHS |
|
|
| Firxa ta 'senser |
10 m
32.808 ft |
15 m
49.213 ft |
30 m
98.425 ft |
| Oġġett Sensing |
Ø12 mm Ø0.472 f'oġġett opak jew aktar (nota 4) |
|
|
| Istereżi |
- |
|
|
Ripetibilità
(perpendikulari għall-assi sensittivi) |
0.5 mm 0.020 fi jew inqas |
|
|
| Vultaġġ tal-provvista |
12 sa 24 V DC ± 10% Ripple pp 10% jew inqas |
|
|
| Konsum attwali |
Emittent:
15 mA jew inqas
riċevitur:
10 mA jew inqas |
Emittent:
20 mA jew inqas
riċevitur:
10 mA jew inqas |
Emittent:
25 mA jew inqas
riċevitur:
10 mA jew inqas |
| Output |
Transistor tal-kollettur miftuħ NPN
・ Kurrent massimu ta 'sink: 100 mA
・ Vultaġġ applikat: 30 V DC jew inqas (bejn il-ħruġ u 0 V)
・ Vultaġġ residwu: 2 V jew inqas (f'100 mA kurrent ta' sink)
1 V jew inqas (b'16 mA kurrent ta 'sink)
Transistor tal-kollettur miftuħ PNP
・ Kurrent tas-sors massimu: 100 mA
・ Vultaġġ applikat: 30 V DC jew inqas (bejn il-ħruġ u + V)
・ Vultaġġ residwu: 2 V jew inqas (kurrent tas-sors ta '100 mA)
1 V jew inqas (b'16 mA kurrent sors)
|
|
|
| Operazzjoni tal-ħruġ |
Li jista 'jinbidel jew ħafif jew skur fuq |
|
|
| Protezzjoni ta 'ċirkwiti qosra |
Inkorporat |
|
|
| Ħin ta 'rispons |
1 ms jew inqas |
2 ms jew inqas |
|
| Indikatur tal-Operazzjoni |
LED oranġjo
(jixgħel meta l-ħruġ ikun mixgħul)
(inkorporat fuq ir-riċevitur għal tip ta 'raġġ permezz ta') |
|
|
| Indikatur tal-istabbiltà |
LED aħdar
(id-dwal taħt kundizzjoni ta 'dawl stabbli riċevut jew kundizzjoni skura stabbli)
(inkorporata fuq ir-riċevitur għal tip ta' raġġ permezz ta ') |
|
|
| Indikatur tal-Qawwa |
LED aħdar
(jixgħel meta l-qawwa tkun mixgħula)
(inkorporata fuq l-emittent) |
|
|
| Aġġustatur tas-sensittività |
Aġġustatur varjabbli kontinwament
(inkorporat fuq ir-riċevitur għal tip ta 'raġġ permezz ta') |
|
|
ta' Interferenza Awtomatika
Funzjoni ta 'Prevenzjoni |
Żewġ unitajiet ta 'sensuri
jistgħu jiġu mmuntati
viċin flimkien
ma
' filtri ta 'prevenzjoni ta' interferenza.
(Firxa ta 'Sensing: 5 m
16.404 ft) |
- |
|
| Protezzjoni |
IP67 (IEC) |
|
|
| Temperatura ambjentali |
- 25 sa +55 ℃ -13 sa +131 ℉
(l-ebda kondensazzjoni tan-nida jew il-ġelu permess),
ħażna: -30 sa +70 ℃ -22 sa +158 ℉ |
|
|
| Umdità ambjentali |
35 sa 85% RH, ħażna: 35 sa 85% RH |
|
|
| Illuminanza ambjentali |
Dawl inkandexxenti: 3,000 lx jew inqas fil-wiċċ li jirċievi d-dawl |
|
|
| Il-festibbiltà tal-vultaġġ |
1,000 V AC għal minuta waħda. bejn it-terminali kollha tal-provvista konnessi flimkien u l-għeluq |
|
|
| Reżistenza għall-insulazzjoni |
20 MΩ, jew aktar, b'250 V DC Megger bejn it-terminali kollha tal-provvista konnessi flimkien u magħluq |
|
|
| Reżistenza għall-vibrazzjoni |
Frekwenza ta '10 sa 500 Hz, 1.5 mm 0.059 f'amplitudni (10 g max.) F'direzzjonijiet X, Y u Z għal sagħtejn kull wieħed |
|
|
| Reżistenza għal xokk |
Aċċellerazzjoni ta '500 m / s2 (50 g appross.) F'direzzjonijiet x, y u z tliet darbiet kull wieħed |
|
|
| Element li jarmi (modulat) |
LED aħmar |
LED infra-aħmar |
|
|
L-ogħla tul ta 'mewġa ta' emissjoni |
680 nm 0.027 mil |
870 nm 0.034 mil |
850 nm 0.033 mil |
| Materjal |
Mehmuż: PBT (polybutilene terephthalate),
lenti: akriliku (CX-48 □: polikarbonat),
kopertura tal-indikatur: akriliku (CX-48 □: polikarbonat) |
|
|
| Kejbil |
0.2 mm2 3-CORE (EMITTER TAT-TIP TA 'BEAM THU: 2-CORE) Cable, 2 M 6.562 ft Long |
|
|
| Estensjoni tal-kejbil |
Estensjoni sa total ta '100 m 328.084 ft hija possibbli b'0.3 mm2, jew aktar, kejbil (tip ta' raġġ permezz: kemm emittent kif ukoll riċevitur). |
|
|
|
Piż nett |
EMITTER: 45 g appross., Riċevitur: 50 g appross. |
|
|
| Piż gross |
100 g appross. |
|
|
