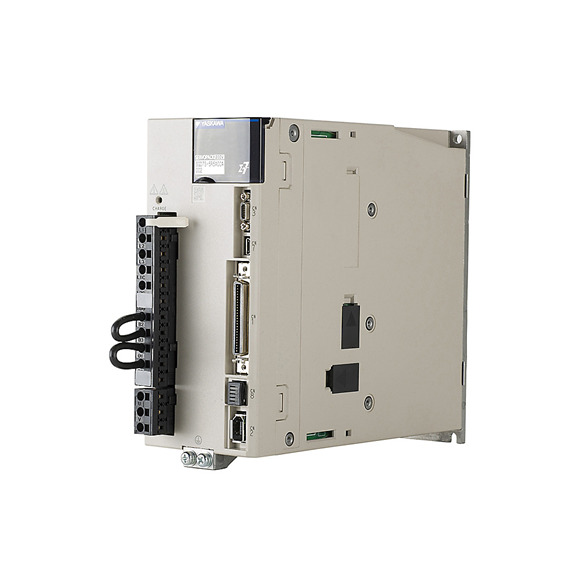

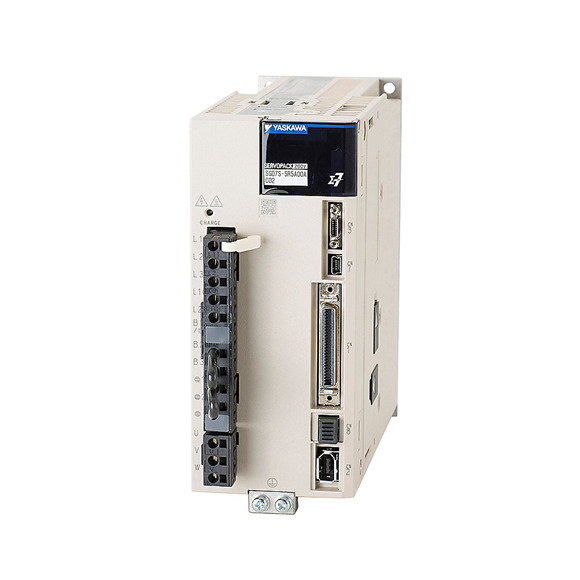

| Yaskawa Sigma-7 Servopacks Sgd7w- |
1r6a |
2r8a |
5r5a |
7r6a |
| Kapaċità Massima Applikabbli tal-Mutur [KW] |
0.2 |
0.4 |
0.75 |
1.0 |
| Kurrent tal-ħruġ kontinwu [Arms] |
1.6 |
2.8 |
5.5 |
7.6 |
| Kurrent tal-ħruġ massimu istantanju [Arms] |
5.9 |
9.3 |
16.9 |
17.0 |
| Provvista ta 'enerġija ewlenija |
270 VDC sa 324 VDC, -15% sa + 10% |
| Kurrent tal-input ewlieni taċ-ċirku [armi] * |
3.0 |
5.8 |
9.7 |
14 |
| Kontroll tal-Provvista tal-Enerġija |
270 VDC sa 324 VDC, -15% sa + 10% |
| Kapaċità tal-provvista tal-enerġija [KVA] * |
1.2 |
2 |
3.2 |
4.6 |
| Telf ta 'enerġija taċ-ċirkwit prinċipali [W] |
23 |
40 |
76 |
92 |
| Telf ta 'enerġija taċ-ċirkwit ta' kontroll [W] |
24 |
24 |
24 |
24 |
| Telf ta 'enerġija totali [W] |
47 |
64 |
100 |
116 |
| Oġġett |
Speċifikazzjoni |
| Metodu ta 'kontroll |
Kontroll PWM ibbażat fuq IGBT, Sine Wave Current Drive |
| Feedback bil-mutur servo li jdur |
Encoder tas-serje: 20 bits jew 24 bits (encoder inkrementali / encoder assolut)
22 bits (encoder assolut) |
|
B'mutur servo lineari |
• Encoder lineari assolut (ir-riżoluzzjoni tas-sinjal tiddependi fuq il-kodifikatur lineari assolut.)
• encoder lineari inkrementali (ir-riżoluzzjoni tas-sinjal tiddependi fuq il-kodifikatur lineari inkrementali jew l-unità tal-konvertitur tas-serje.) |
|
Kundizzjonijiet ambjentali Temperatura tal-arja tal-madwar |
-5 ° C sa 55 ° C.
Bit-tneħħija, l-użu huwa possibbli bejn 55 ° C u 60 ° C. Irreferi għat-taqsima li ġejja għal speċifikazzjonijiet ta 'tneħħija. Speċifikazzjonijiet ta 'Derating (Paġna 230) |
|
Temperatura tal-ħażna |
-20 ° C sa 85 ° C. |
| Umdità tal-arja tal-madwar |
95% Umdità relattiva max. (mingħajr iffriżar jew kondensazzjoni) |
| Umdità tal-ħażna |
95% Umdità relattiva max. (mingħajr iffriżar jew kondensazzjoni) |
| Reżistenza għall-vibrazzjoni |
4.9 m / s2 |
| Reżistenza għal xokk |
19.6 m / s2 |
| Grad ta 'protezzjoni |
IP20 |
| Grad ta 'tniġġis |
2
• M'għandu jkun ta 'gassijiet korrużivi jew fjammabbli. • M'għandu jkun l-ebda esponiment għall-ilma, iż-żejt, jew il-kimiċi. • M'għandu jkun l-ebda trab, imluħa, jew trab tal-ħadid. |
|
Altitudni |
1,000 m jew inqas.
Bit-tneħħija, l-użu huwa possibbli bejn 1,000 m u 2,000 m. Irreferi għat-taqsima li ġejja għal speċifikazzjonijiet ta 'tneħħija. Speċifikazzjonijiet ta 'Derating (Paġna 230) |
|
Oħrajn |
Tużax is-servopack fil-postijiet li ġejjin: postijiet soġġetti għal ħoss statiku tal-elettriku, kampi elettromanjetiċi / manjetiċi qawwija, jew radjuattività |
|
Standards applikabbli |
UL 61800-5-1, CSA C22.2 No.274, EN50178, EN 61800-5-1, EN 55011 Grupp 1 Klassi A, EN 61000-6-2, EN 61000-6-4,
u EN 61800-3 |
| Immuntar |
Immuntat fuq il-bażi jew immuntat fuq l-ixkaffa |
|
Firxa ta 'kontroll tal-veloċità |
1: 5000 (fit-torque nominali, il-limitu aktar baxx tal-firxa tal-kontroll tal-veloċità m'għandux jikkawża li l-mutur servo jieqaf.) |
|
Koeffiċjent ta 'varjazzjoni tal-veloċità * |
± 0.01% tal-veloċità nominali Max. (għal varjazzjoni tat-tagħbija ta '0% sa 100%) |
|
0% tal-veloċità nominali massimu. (għal ċaqliq ta 'vultaġġ ta' ± 10%) |
|
± 0.1% tal-veloċità nominali Max. (għal varjazzjoni fit-temperatura ta '25 ° C
± 25 ° C) |
|
Preċiżjoni tal-Kontroll tat-Torque (ripetibbiltà) |
± 1% |
|
Twaqqif tal-Ħin tal-Bidu Soft |
0 s sa 10 s (jistgħu jiġu ssettjati separatament għall-aċċellerazzjoni u d-deċellerazzjoni.) |
