| Type |
Op afstand gebaseerde lasersensor |
|
|
|
|
|
| Verschijning |
M18 schroefdraadbevestiging |
Rechthoekig |
|
|
|
|
|
NPN |
LR-ZH490CB *1
UCD -functie |
LR-ZB240CB |
LR-ZB90CB |
- |
- |
- |
| NPN |
- |
- |
- |

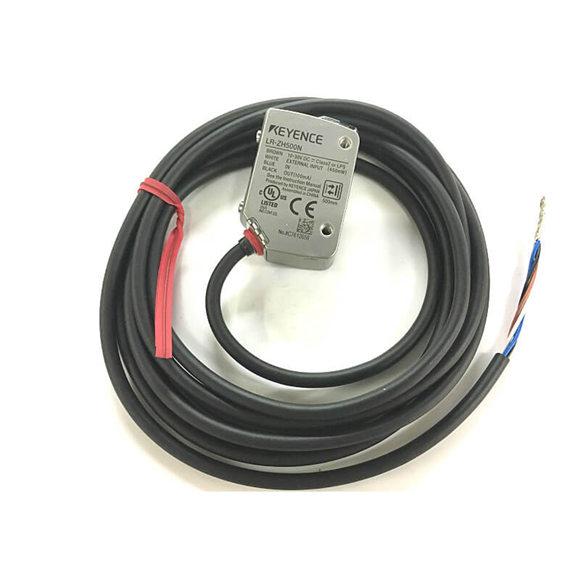

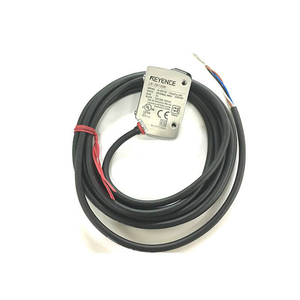

LR-ZH500N
UCD -functie |

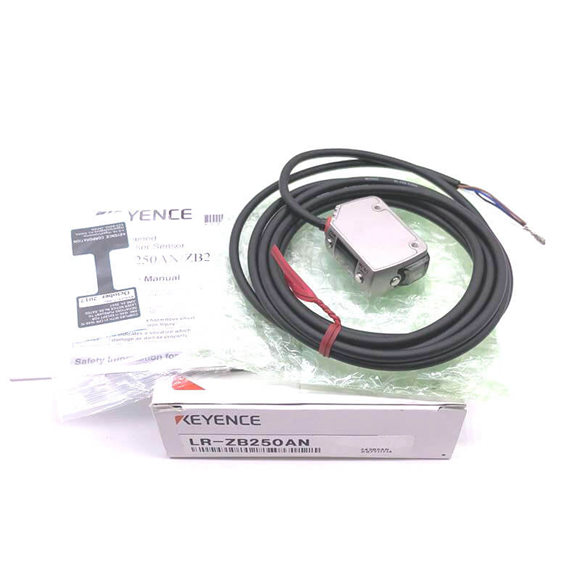

LR-ZB250An |
LR-ZB100N |
| NPN |
- |
- |
- |
LR-ZH500CN
UCD -functie |
LR-ZB250CN |
LR-ZB100CN |
|
PNP |
- |
- |
- |

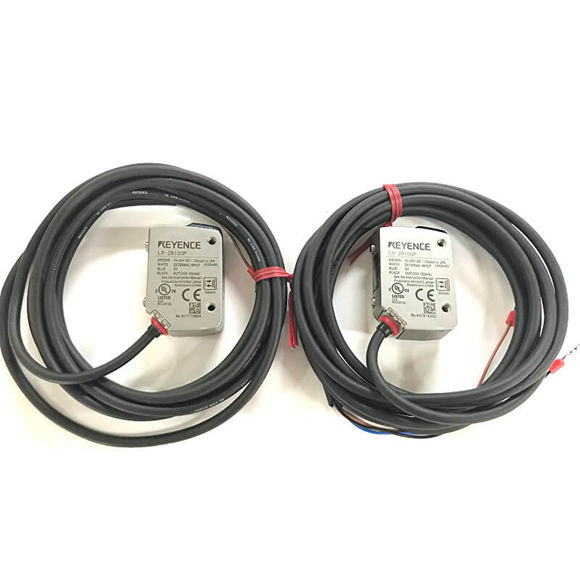

LR-ZH500P *1
UCD -functie |
LR-ZB250AP |
LR-ZB100P |
| PNP |
- |
- |
- |
LR-ZH500CP *1
UCD -functie |
LR-ZB250CP |
LR-ZB100CP |
| PNP |
- |
- |
- |
LR-ZH500C3P *1
UCD -functie |
LR-ZB250C3P |
LR-ZB100C3P |
| Detecteerbare afstand |
25 tot 490 mm 0,98 ″ tot 19,29 ″ (465 tot 0)*2 |
25 tot 240 mm 0,98 ″ tot 9,45 ″ (215 tot 0)*2 |
25 tot 90 mm 0,98 ″ tot 3,54 ″ (650 tot 0)*2 |
35 tot 500 mm 1,38 ″ tot 19,69 ″ (465 tot 0)*2 |
35 tot 250 mm 1,38 ″ tot 9,84 ″ (215 tot 0)*2 |
35 tot 100 mm 1,38 ″ tot 3,94 ″ (650 tot 0)*2 |
|
Standaard detecteerbare afwijking |
25 tot 170 mm 0,98 ″ tot 6,69 ″:
9 mm 0,35 ″ 170 tot 290 mm 6,69 ″ tot 11,42 ″: 25 mm 0,98 ″ 290 tot 390 mm 11,42 ″ tot 15,35 ″: 40 mm 1.57 ″ 390 tot 490 mm 15,35 ″ tot 19.29 ″: 50 mm 1,97 ″ |
25 tot 170 mm 0,98 ″ tot 6,69 ″: 9 mm 0,35 ″ 170 tot 240 mm 6,69 ″ tot 9,45 ″: 25 mm 0,98 ″ |
25 tot 40 mm 0,98 ″ tot 1,57 ″: 1,5 mm 0,06 ″ 40 tot 90 mm 1,57 ″ tot 3,54 ″: 3 mm 0,12 ″ |
35 tot 180 mm 1.38 ″ tot 7.09 ″:
9 mm 0,35 ″ 180 tot 300 mm 7,09 ″ tot 11,81 ″: 25 mm 0,98 ″ 300 tot 400 mm 11,81 ″ tot 15,75 ″: 40 mm 1.57 ″ 400 tot 500 mm 15,75 ″ tot 19,69 ″: 50 mm 1,97 ″ |
35 tot 180 mm 1.38 ″ tot 7.09 ″: 9 mm 0,35 ″ 180 tot 250 mm 7,09 ″ tot 9,84 ″: 25 mm 0,98 ″ |
35 tot 50 mm 1,38 ″ tot 1,97 ″: 1,5 mm 0,06 ″ 50 tot 100 mm 1,97 ″ tot 3,94 ″: 3 mm 0,12 ″ |
| Display resolutie |
1 tot 5 (1 tot 5 mm 0,04 ″ tot 0,20 ″) |
1 tot 3 (1 tot 3 mm 0,04 ″ tot 0,12) |
2 (0,2 mm 0,01 ″) |
1 tot 5 (1 tot 5 mm 0,04 ″ tot 0,20 ″) |
1 tot 3 (1 tot 3 mm 0,04 ″ tot 0,12 ″) |
2 (0,2 mm 0,01 ″) |
| Spotgrootte |
Ca. Ø3 mm Ø0.12 ″ |
Ca. 2,4 × 1,2 mm 0,09 ″ × 0,05 ″
bij 240 mm 9,45 ″ |
Ca. 2 × 1 mm 0,08 ″ × 0,04 ″
bij 90 mm 3.54 ″ |
Ca. Ø3 mm Ø0.12 ″ |
Ca. 2,4 × 1,2 mm 0,09 ″ × 0,05 ″
met 250 mm 9,84 ″ |
Ca. 2 × 1 mm 0,08 ″ × 0,04 ″
bij 100 mm 3,94 ″ |
| Reactietijd |
1,5 ms / 10 ms / 50 ms selecteerbaar |
|
|
|
|
|
|
Laserklasse |
Klasse 2 Laserproduct (IEC60825-1) Klasse II Laser Product (FDA (CDRH) Part1040.10) |
Klasse 1 laserproduct (IEC60825-1, FDA (CDRH) Part1040.10*3) |
Klasse 2 Laserproduct (IEC60825-1) Klasse II Laser Product (FDA (CDRH) Part1040.10) |
Klasse 1 laserproduct (IEC60825-1, FDA (CDRH) Part1040.10*3) |
|
|
|
Indicator |
3-cijferige 7-segment display (wit), uitvoerindicator (geel), datumindicator (oranje),
1 spot -indicator (groen) |
3-cijferige display 7-segment (rood), uitvoerindicator (geel), datumindicator (oranje),
1 spot -indicator (groen) |
3-cijferige 7-segment display (wit), uitvoerindicator (geel), datumindicator (oranje),
1 spot -indicator (groen) |
3-cijferige display 7-segment (rood), uitvoerindicator (geel), datumindicator (oranje),
1 spot -indicator (groen) |
|
|
| Timer |
UIT/op vertraging/uit vertraging/one-shot |
|
|
|
|
|
|
Vermogensspanning |
10 tot 30 VDC, waaronder 10% Ripple (PP), Klasse 2 of LPS |
|
|
|
|
|
| Stroomverbruik |
450 MW of minder (18 ma of minder bij 24 V, 34 mA of minder bij 12 V) |
|
|
|
|
|
| Besturingsuitgang |
LR-ZHxB: NPN Open collector/PNP Open collector selectable, LR-ZBxB: NPN+PNP Open collector, LR-ZxN: NPN Open collector, LR-ZxP: PNP Open collector, Applied voltage 30 VDC or less, Control current 100 mA or less, Residual voltage 1.2 V or less at 10 mA or less, 2 V or less at 10 to 100 mA |
|
|
|
|
|
| Beschermingscircuit |
Bescherming tegen reverse stroomaansluiting, uitvoer overstroom, uitgangsstoot, reverse uitgangsverbinding |
|
|
|
|
|
| Uitvoerbewerking |
Light-on / Dark-on selecteerbaar |
|
|
|
|
|
|
Externe invoer *4 |
Invoertijd Kalibratie: 35 ms of meer op, 35 ms of meer korting
Laseremissie Stop: 2 ms of meer op, 20 ms of meer korting Kortsluitstroom NPN: 1 ma of minder/pnp: 2 ma of minder |
Geen |
Invoertijd Kalibratie: 35 ms of meer op, 35 ms of meer uit laseremissie Stop: 2 ms of meer op, 20 ms of meer korting op kortsluitstroom NPN: 1 ma of minder/PNP: 2 ma of minder |
|
|
|
|
Omgevingsweerstand Behuizing |
IP68 (IEC60529), IP69K (DIN40050-9), NEMA 4X, 6P, 13 (NEMA250), Ecolab*5, Diversey*5 |
|
|
|
|
|
|
Omgevingslicht *6 |
Gloeiende lamp: 10000 lux of minder zonlicht: 20000 lux of minder bij 240 mm 9,45 ″
Gloeiende lamp: 2000 Lux of minder zonlicht: 4000 lux of minder bij 490 mm 19.29 ″ |
Gloeilamp: 2000 lux of minder Zonlicht: 4000 lux of minder |
Gloeilamp: 4000 lux of minder Zonlicht: 8000 lux of minder |
Gloeiende lamp: 10000 lux of minder zonlicht: 20000 lux of minder bij 250 mm 9,84 ″
Gloeiende lamp: 2000 Lux of minder zonlicht: 4000 lux of minder bij 500 mm 19,69 ″ |
Gloeilamp: 2000 lux of minder Zonlicht: 4000 lux of minder |
Gloeilamp: 4000 lux of minder Zonlicht: 8000 lux of minder |
| Omgevingstemperatuur |
-10 tot +50 ° C 14 tot 122 ° F (geen bevriezing) |
|
|
|
|
|
| Opslagtemperatuur |
-25 tot +75 ° C -13 tot 167 ° F (geen bevriezing) |
|
|
|
|
|
| Omgevingsvochtigheid |
35 tot 85%RV (geen condensatie) |
|
|
|
|
|
| Schokweerstand |
Respectievelijk 1000 m/s2 in X, Y, Z Axis Richtingen 6 keer |
|
|
|
|
|
| Trillingsweerstand |
10 tot 55 Hz dubbele amplitude 1,5 mm 0,06 ″ in respectievelijk de X, Y, Z -as aanwijzingen, 2 uur |
|
|
|
|
|
| Isolerende weerstand |
20 MΩ of meer (500 VDC) |
|
|
|
|
|
| Vervoerde spanning |
1000 VAC 50/60 Hz 1 min |
|
|
|
|
|
| Materiaal |
Case: SUS316L, Display: PES, Lens Cover: PMMA met krasbestendige coating, verpakking/connectorring: FKM, Moer: SUS316L, Lock Washer: Sus304 |
Case: SUS316L, Display: Pes, Lens Cover: PMMA met krasbestendige coating, verpakking/connectorring: FKM |
|
|
|
|
|
Bijbehorende items |
Instructiehandleiding, FDA -waarschuwing/ certificering/ identificatielabel, laserwaarschuwing/ uitleg labels |
Instructiehandleiding, certificering/identificatielabel (FDA) |
Instructiehandleiding, FDA -waarschuwing/ certificering/ identificatielabel, laserwaarschuwing/ uitleg labels |
Instructiehandleiding, certificering/identificatielabel (FDA) |
|
|
