| Type |
Voor samengestelde druk / vacuümdruk |
Voor positieve druk |
| Model nr. |

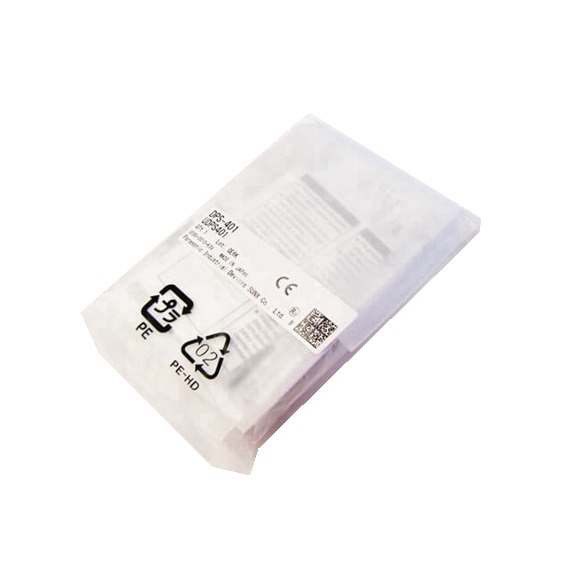

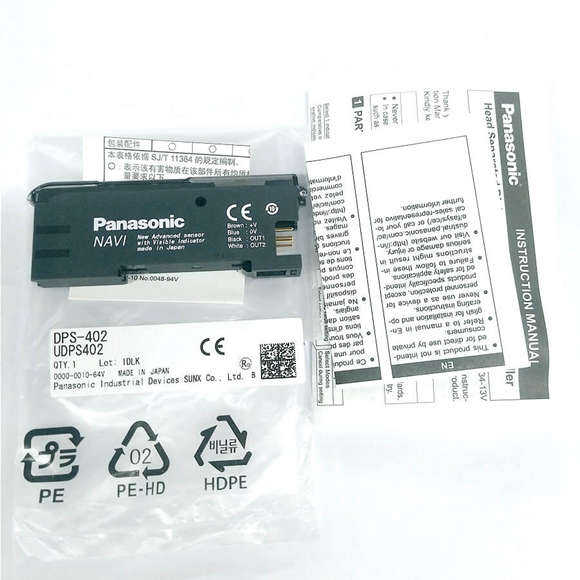

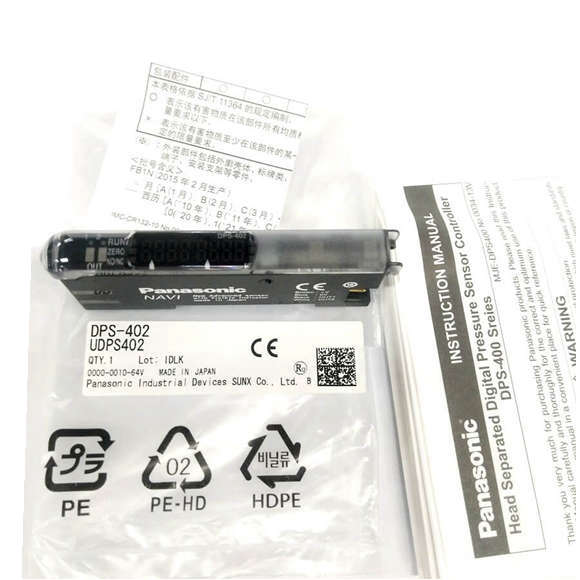

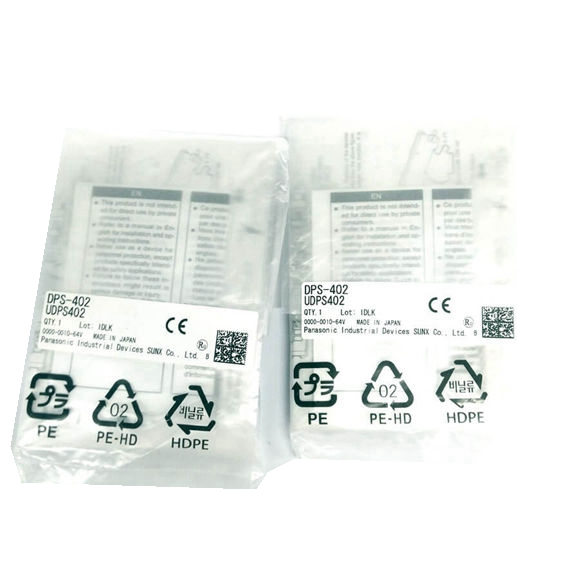

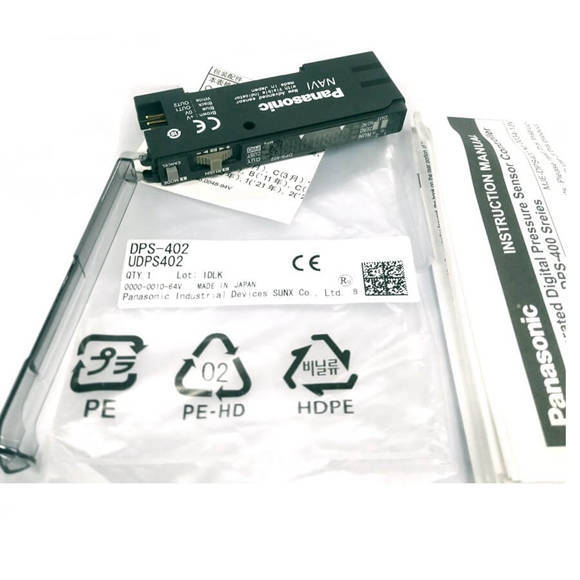

DPS-401 |
DPS-402 |
| CE Markeringsrichtlijn Naleving |
EMC -richtlijn, ROHS -richtlijn |
|
| Toepasselijke sensorkop |
Samengestelde druk: DPH-101 □
Vacuümdruk: DPH-103 □ |
Positieve druk: DPH-102 □ |
| Nominale drukbereik |
Samengestelde druk: -100.0 tot +100,0 kPa
Vacuümdruk: 0 tot -101kpa |
Positieve druk: 0 tot +1.000 mpa |
| Display / set drukbereik |
Samengestelde druk: –199,9 tot +199,9 kPa
vacuümdruk: +101.3 tot –101,3 kPa |
Positieve druk: –1.050 tot +1.050 MPA |
| Voedingsspanning |
12 tot 24 V DC ± 10 % Ripple PP 10 % of minder |
|
Stroomverbruik
(noot 2) |
Normaal werking: 650 mW of minder (huidige verbruik 25 ma of minder bij 24 V voedingspanning)
ECO -modus: 500 mW of minder (huidig verbruik 20 ma of minder bij 24 V leveringsspanning) |
|
| Sensorkoptoevoerspanning |
Hetzelfde als de voedingsspanning |
|
| Sensorkopinvoer |
Ingangsspanningsbereik: 1 tot 5 V DC (over nominale drukbereik) |
|
Vergelijkende uitgangen
(vergelijkende uitgang 1, 2) |
NPN Open-Collector Transistor
・ Maximale gootsteenstroom: 50 Ma (Opmerking 3)
・ Toegepaste spanning: 30 V DC of minder (tussen vergelijkende uitgang en 0 V)
・ Restspanning: 1,5 V of minder (Opmerking 4) [bij 50 mA (noot 3) zinkstroom] |
|
| Uitvoerbewerking |
NO / NC, selecteerbaar door Jog Switch |
|
| Hysteresis |
Minimaal 0 cijfer, variabel door hysteresis -instelling |
|
| Herhaalbaarheid |
Met verbonden samengestelde druktype: binnen ± 0,2 % FS (± 4 cijfers), met verbonden vacuüm / positieve druktype: binnen ± 0,2 % FS (± 2 cijfers) |
|
| Reactietijd |
150 μs, 500 μs, 1 ms, 5 ms, 10 ms, 50 ms, 100 ms, 500 ms, selecteerbaar door Jog Switch |
|
| Omgevingstemperatuur |
–10 tot +50 ℃ +14 tot +122 ℉ (Cascade 8 tot 16 controllers: –10 tot +45 ℃ +14 tot +133 ℉) (geen dauwcondensatie of ijs toegestaan), opslag: –20 tot +70 ℃ –4 tot +158 ℉ |
|
| Omgevingsvochtigheid |
35 tot 85 % RV, opslag: 35 tot 85 % RH |
|
| Temperatuurkenmerken |
Over omgevingstemperatuurbereik –10 tot +50 ℃ +14 tot +122 ℉: binnen ± 0,5 % fs druk bij +25 ℃ +77 ℉ |
|
| Materiaal |
Behuizing: warmtebestendige ABS, beschermdeksel: polycarbonaat, jogschakelaar: ABS, modus Sleutel: Acryl |
|
| Gewicht |
Netto gewicht: 20 g ca. |
|
