Artikelnummer |

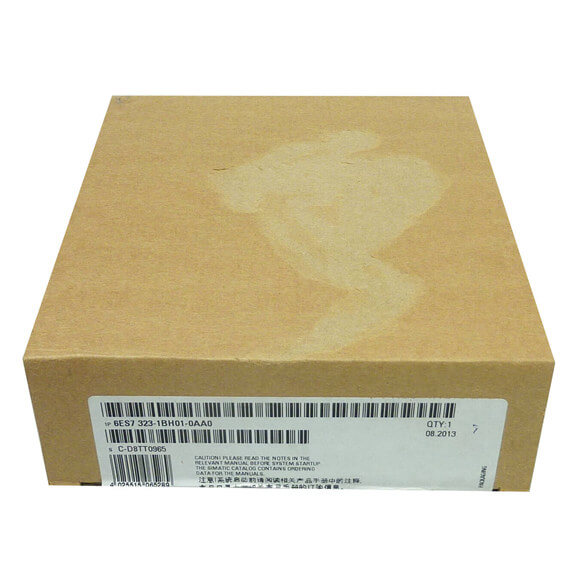

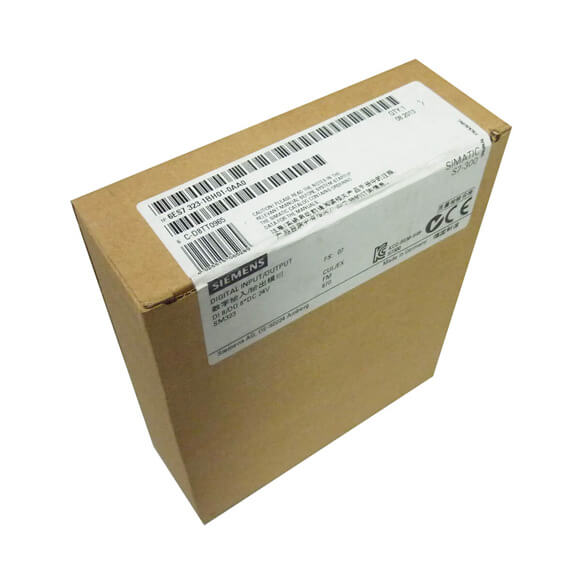

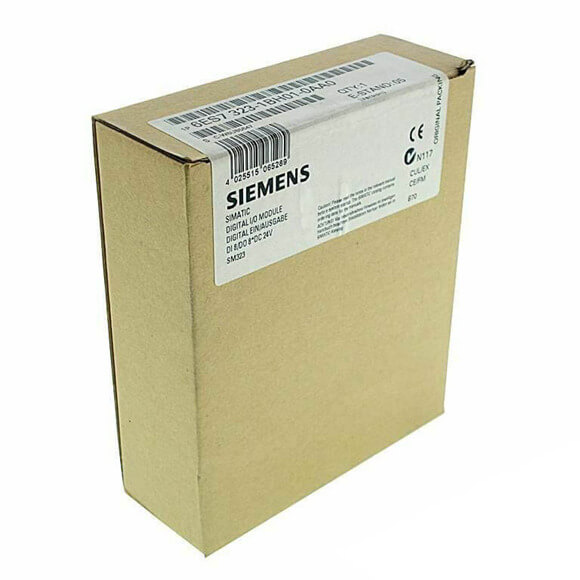

6ES7323-1BH01-0AA0 |
6ES7323-1BL00-0AA0 |
6ES7327-1BH00-0AB0 |
|
SM323, 8DI/8DO, DC24V, 0,5A |
SM323, 16DI/DO, DC24V, 0,5A |
SM327, 8DI/8DX, DC24V, 0,5A |
Voedingsspanning |
|
|
|
Belastingsspanning L+ |
|
|
|
● Nominale waarde (DC) |
24 V |
24 V |
24 V |
● toegestaan bereik, ondergrens (DC) |
20,4 V |
20,4 V |
20,4 V |
● toegestaan bereik, bovengrens (DC) |
28,8 V |
28,8 V |
28,8 V |
Ingangsstroom |
|
|
|
vanaf belastingsspanning L+ (onbelast), max. |
40mA |
80mA |
20mA |
vanaf backplanebus 5 V DC, max. |
40mA |
80mA |
60mA |
Vermogensverlies |
|
|
|
Vermogensverlies, typ. |
3,5 W |
6,5 W |
3 W |
Digitale ingangen |
|
|
|
Aantal digitale ingangen |
8 |
16 |
8; 8 bekabeld, 8 andere individueel parametreerbaar |
Ingangskarakteristiek conform IEC 61131, type 1 |
Ja |
Ja |
Ja |
Aantal gelijktijdig bestuurbare ingangen |
|
|
|
horizontale installatie |
|
|
|
— tot 40 °C, max. |
|
16 |
|
— tot 60 °C, max. |
8 |
8 |
16 |
verticale installatie |
|
|
|
— tot 40 °C, max. |
8 |
16 |
16 |
Ingangsspanning |
|
|
|
● Type ingangsspanning |
gelijkstroom |
gelijkstroom |
gelijkstroom |
● Nominale waarde (DC) |
24 V |
24 V |
24 V |
● voor signaal '0' |
-30 tot +5 V |
-30 tot +5 V |
-30 tot +5 V |
● voor signaal '1' |
13 tot 30V |
13 tot 30V |
+15 tot +30 V |
Ingangsstroom |
|
|
|
● voor signaal '1', typ. |
7mA |
7mA |
6mA |
Ingangsvertraging (voor nominale waarde van ingangsspanning) |
|
|
|
voor standaardingangen |
|
|
|
— bij '0' tot '1', min. |
1,2 ms |
1,2 ms |
1,2 ms |
— bij '0' tot '1', max. |
4,8 ms |
4,8 ms |
4,8 ms |
— bij '1' tot '0', min. |
1,2 ms |
1,2 ms |
1,2 ms |
— bij '1' tot '0', max. |
4,8 ms |
4,8 ms |
4,8 ms |
Kabel lengte |
|
|
|
● afgeschermd, max. |
1 000 m |
1 000 m |
1 000 m |
● onafgeschermd, max. |
600 m |
600 m |
600 m |
Digitale uitgangen |
|
|
|
Aantal digitale uitgangen |
8 |
16 |
8; kan ook individueel als DI worden geparametreerd |
Kortsluitbeveiliging |
Ja |
Ja |
Ja |
● Reactiedrempel, typ. |
1 EEN |
1 EEN |
1 EEN |
Beperking van inductieve uitschakelspanning tot |
L+ (-53 V) |
L+ (-48V) |
L+ (-54 V) |
Een digitale ingang besturen |
Ja |
Ja |
Ja |
Schakelvermogen van de uitgangen |
|
|
|
● bij lampbelasting, max. |
5 W |
5 W |
5 W |
Belastingsweerstandsbereik |
|
|
|
● ondergrens |
48 Ohm |
48 Ohm |
48 Ohm |
● bovengrens |
4 kΩ |
4 kΩ |
4 kΩ |
Uitgangsspanning |
|
|
|
● voor signaal '1', min. |
L+ (-0,8 V) |
L+ (-0,8 V) |
L+ (-1,5 V) |
Uitgangsstroom |
|
|
|
● voor signaal '1' nominale waarde |
0,5 A |
0,5 A |
0,5 A |
● voor signaal '1' toegestaan bereik, min. |
5 mA |
5 mA |
5 mA |
● voor signaal '1' toegestaan bereik, max. |
0,6 A |
0,6 A |
0,6 A |
● voor signaal '1' minimale belastingsstroom |
5 mA |
5 mA |
|
● voor signaal '0' aardlekstroom, max. |
0,5mA |
0,5mA |
0,5mA |
Uitgangsvertraging bij ohmse belasting |
|
|
|
● '0' tot '1', max. |
100 µs |
100 µs |
350 µs |
● '1' tot '0', max. |
500 µs |
500 µs |
500 µs |
Parallelschakeling van twee uitgangen |
|
|
|
● voor opwaardering |
Nee |
Nee |
Nee |
● voor redundante regeling van een belasting |
Ja; alleen uitgangen van dezelfde groep |
Ja; alleen uitgangen van dezelfde groep |
Ja; alleen uitgangen van dezelfde groep |
