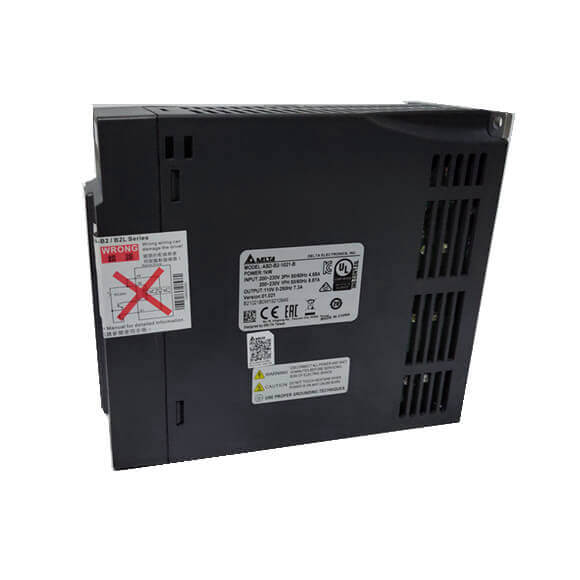

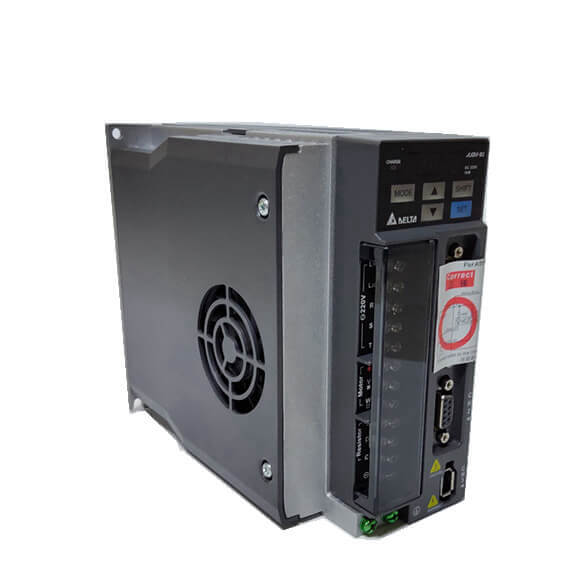

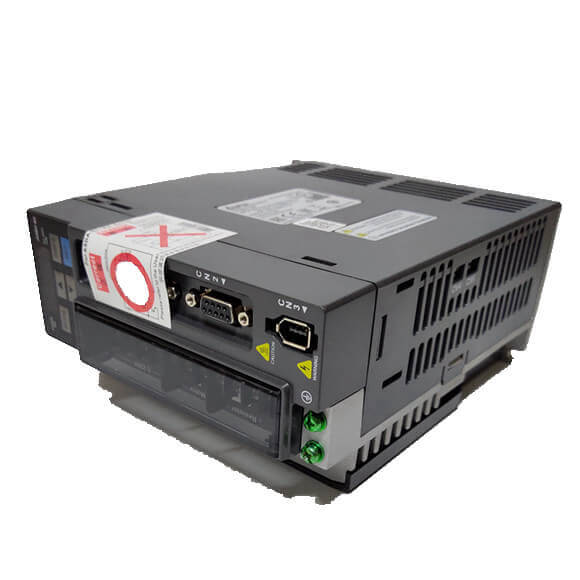

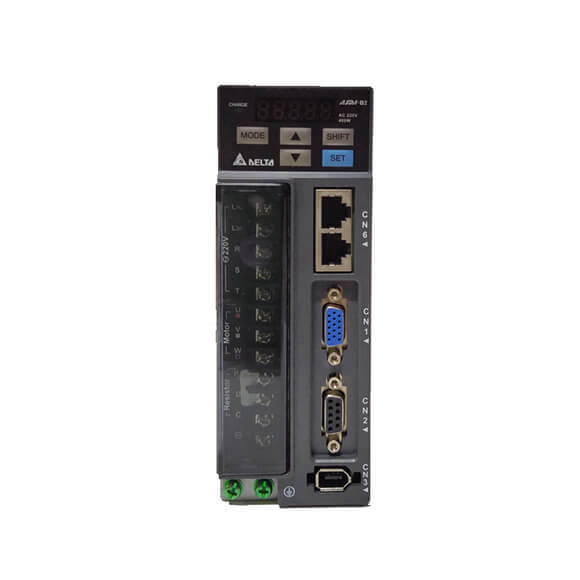

| Delta ASDA-B2 Servo Drive ASD-B2L |
100W |
200W |
400W |
750W |
1kW |
1,5 kW |
2kW |
3kW |
| Delta ASDA-B2 Servo Drive ASD-B2L |
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
| Fase / Spenning |
Trefase: 170 ~ 255VAC, 50／60Hz ±5%Enkeltfase: 200~255VAC, 50／60Hz ±5% |
Trefase: 170 ~ 255VAC, 50／60Hz ±5 % |
| Kontinuerlig utgangsstrøm |
0,9 armer |
1.55 Arms |
2.6 Armer |
5.1 Armer |
7.3 Armer |
8.3 Armer |
13.4 Arms |
19.4 Arms |
| Kjølesystem |
Naturlig luftsirkulasjon |
Viftekjøling |
| Koderoppløsning / tilbakemeldingsoppløsning |
17-biters (160 000 p/rev) |
| Kontroll av hovedkrets |
SVPWM-kontroll |
| Stillingsmoduser |
Auto / Manuell |
| Dynamisk brems |
– |
Innebygd |
| Maks. Inngangspulsfrekvens |
Linjefører: Maks. 500Kpps (lav hastighet)/ Maks. 4Mpps (høy hastighet) Åpen oppsamler: Maks. 200 Kpps |
| Pulstype |
Puls + Retning, A-fase + B-fase, CCW-puls + CW-puls |
| Kommandokilde |
Eksternt pulstog / Interne parametere |
| Utjevningsstrategi |
Lavpassfilter |
| Elektronisk utstyr |
Elektronisk gir N/M multippel N: 1 ~ (226-1)/M:1 ~ (231-1)1/50 < N/M < 25600 |
| Dreiemomentgrenseoperasjon |
Sett av parametere |
| Fremmatingskompensasjon |
Sett av parametere |
| Analog inngangskommandospenningsområde |
0 ~ ±10 VDC |
| Inndatamotstand |
10KW |
| Tidskonstant |
2,2 oss |
| Hastighetskontrollområde*1 |
1:5000 |
| Kommandokilde |
Eksternt analogt signal / Interne parametere |
| Utjevningsstrategi |
Lavpass- og S-kurvefilter |
| Dreiemomentgrenseoperasjon |
Stilles inn etter parametere eller via analog inngang |
| Reaksjonsevne Karakteristikk |
Maks 550Hz |
