| Gjenstander |

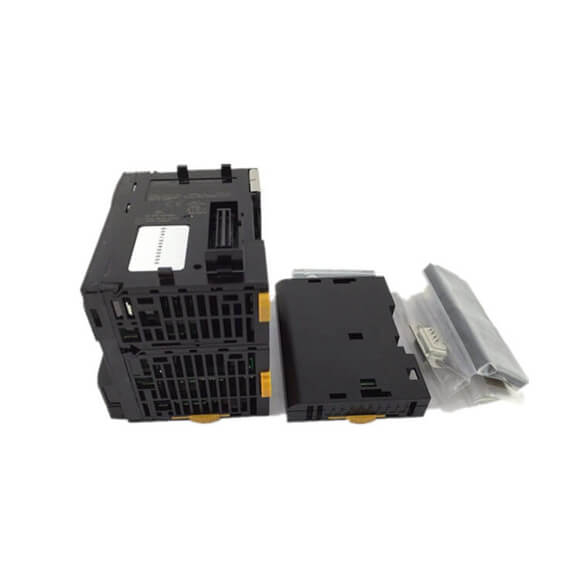

CJ2H-CPU64-EIP |
CJ2H-CPU65-EIP |
CJ2H-CPU66-EIP |
CJ2H-CPU67-EIP |
CJ2H-CPU68-EIP |
| Brukerminne |
50k trinn |
100K trinn |
150K trinn |
250K trinn |
400k trinn |
| I/O -biter |
2560 biter |
|
Overhead behandlingstid |
Normal modus: 200 ms
(Hvis tag -datakoblinger brukes med Ethernet/IP, kan du legge til følgende til tiden: 100 ms + antall overførte ord ´ (0,33 ms eller 0,87 ms *)) * Når høyhastighetsavbruddsfunksjon brukes |
| Utførelsestid |
Grunnleggende instruksjoner: 0,016 ms min.; Spesielle instruksjoner: 0,048 ms min. |
|
I/O -avbryter og eksterne avbrytelser |
Avbrudd Oppstartstid for oppgave: 26 ms eller 17 ms * (30 ms in Unit Ver.1.0) Return Time to Cyclic Task: 11 MS eller 8 MS * (15 ms in Unit Ver.1.0)
* Når høyhastighetsavbruddsfunksjon brukes |
| Planlagte avbrudd |
Avbrudd Oppstartstid: 22 ms eller 13 ms * (27 ms i enhet ver.1.0) Returtid til syklisk oppgave: 11 ms eller 8 ms * (15 ms i enheten Ver.1.0)
* Når høyhastighetsavbruddsfunksjon brukes |
| Maksimum antall tilkoblede SERIE 3G3RX2-B4750 3G3RX2-B4900 3G3RX2-B411K 3G3RX2-B413K |
Totalt per CPU -rack eller utvidelsesstativ: 10 enheter maks.; Totalt per plc: 40 enheter maks. |
| Maksimalt antall utvidelsesstativ |
3 maks. |
| I/O -området |
2.560 biter (160 ord): Ord CIO 0000 til CIO 0159 |
| Lenkeområde |
3.200 biter (200 ord): Ord CIO 1000 til CIO 1199 |
| Synkron dataoppdateringsområde |
1.536 biter (96 ord): Ord CIO 1200 til CIO 1295 |
| CPU Bus enhetsområde |
6.400 biter (400 ord): Ord CIO 1500 til CIO 1899 |
| Spesiell I/O -enhetsområde |
15.360 biter (960 ord): Ord CIO 2000 til CIO 2959 |
| DeviceNet -området |
9 600 biter (600 ord): Ord CIO 3200 til CIO 3799 |
|
Intern I/O -område |
3.200 biter (200 ord): Ord CIO 1300 til CIO 1499
37.504 biter (2.344 ord): Ord CIO 3800 til CIO 6143 kan ikke brukes til ekstern I/O. |
| Arbeidsområde |
8192 biter (512 ord): Ord W000 til W511 kan ikke brukes til ekstern I/O. |
|
Holdeområde |
8,192 biter (512 ord): Ord H000 til H511
Biter i dette området opprettholder sin av/på -status når PLC er slått av eller driftsmodus endres. Ord H512 til H1535: Disse ordene kan bare brukes til funksjonsblokker. De kan bare brukes til funksjonsblokkforekomster (dvs. de tildeles bare for interne variabler i funksjonsblokker). |
|
Hjelpeområde |
Skrivebeskyttet: 31 744 biter (1 984 ord)
· 7.168 biter (448 ord): Ord A0 til A447 · 24.576 biter (1.536 ord): Ord A10000 til A11535 * Les/skriv: 16.384 biter (1.024 ord) med ord A448 til A1471 * * A960 til A1471 og A10000 til A11535 kan ikke nås av CPU -bussenheter, spesielle I/O -enheter, PTS og støtteprogramvare som ikke spesifikt støtter CJ2 CPU -enhetene. |
| Midlertidig område |
16 biter: TR0 til TR15 |
| Timerområdet |
4.096 timernumre (T0000 til T4095 (atskilt fra tellere)) |
| Motområde |
4.096 tellernumre (C0000 til C4095 (atskilt fra tidtakere)) |
|
DM -område |
32K ord *
DM -arealord for spesielle I/O -enheter: D20000 til D29599 (100 ord ´ 96 enheter) DM Area Ord for CPU Bussenheter: D30000 til D31599 (100 ord ´ 16 enheter) * Biter i EM -området kan adresseres enten etter bit eller med ord. Disse bitene kan ikke adresseres av CPU -bussenheter, spesielle I/O -enheter, PTS og støtteprogramvare som ikke spesifikt støtter CJ2 CPU -enhetene. |
|
EM -området |
32K ord/bank ´ 25 Banks Max.: E00_00000 til E18_32767 Maks. *1 *2
*1. Biter i EM -området kan adresseres enten etter bit eller med ord. Disse bitene kan ikke adresseres av CPU -bussenheter, spesielle I/O -enheter, PTS og støtteprogramvare som ikke spesifikt støtter CJ2 CPU -enhetene. *2. EM -banker d til 18 kan ikke nås av CPU -bussenheter, spesielle I/O -enheter, PTS og støtteprogramvare som ikke spesifikt støtter CJ2 CPU -enhetene. *3. Force-Set/RESET til EM-området er aktivert ved å spesifisere en startbank i parameterinnstillinger. (Enhetsversjon 1.2 eller høyere) |
|
Indeksregistre |
IR0 til IR15
Dette er spesielle registre for lagring av PLC -minneadresser for indirekte adressering. (Indeksregistre kan settes slik at de er unike i hver oppgave eller så at de deles av alle oppgaver.) |
| Syklisk oppgaveflaggområde |
128 flagg |
| Minnekort |
128 MB, 256 MB eller 512 MB |
|
Driftsmodus |
Programmodus: Programmer blir ikke utført. Forberedelser kan utføres før programutførelse i denne modusen.
Monitor -modus: Programmer utføres, og noen operasjoner, for eksempel online redigering, og endringer for å nå verdier i I/O -minne, er aktivert i denne modusen. Kjøremodus: Programmer utføres. Dette er den normale driftsmodus. |
| Utførelsesmodus |
Normal modus |
