| Yaskawa Servo Motors Break |
200 v |
|
|
|
|
|
|
|
|
|
|

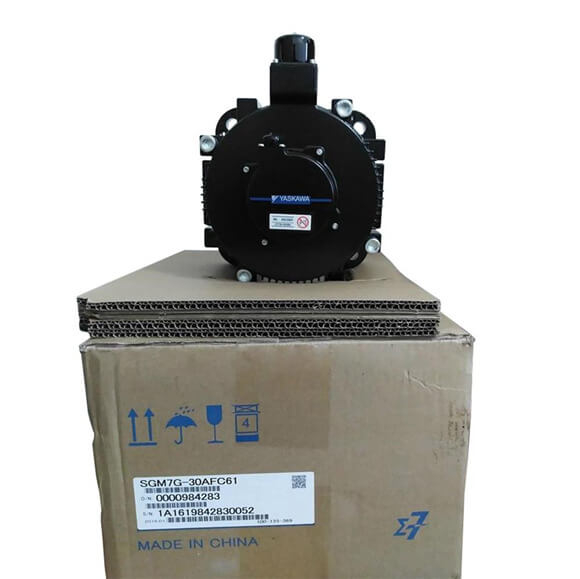

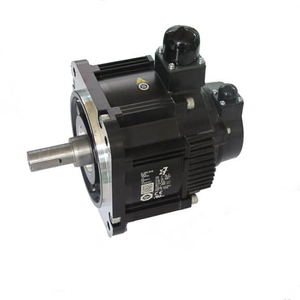

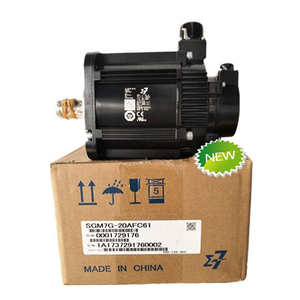

| Yaskawa Servo Motor SGM7G |
03a |
05a |
09a |
13a |
20a |
30a |
44a |
55a |
75a |
1AA |
1ea |
| Tidsvurdering |
Kontinuerlig |
|
|
|
|
|
|
|
|
|
|
| Termisk klasse |
UL: F, CE: F |
|
|
|
|
|
|
|
|
|
|
| Isolasjonsmotstand |
500 VDC, 10 MΩ min. |
|
|
|
|
|
|
|
|
|
|
| Motstå spenning |
1500 VAC i 1 minutt |
|
|
|
|
|
|
|
|
|
|
| Eksitasjon |
Permanent magnet |
|
|
|
|
|
|
|
|
|
|
| Montering |
Flensmontert |
|
|
|
|
|
|
|
|
|
|
| Stasjonsmetode |
Direkte stasjon |
|
|
|
|
|
|
|
|
|
|
| Rotasjonsretning |
Moturs (CCW) for fremre referanse når det vises fra lastesiden |
|
|
|
|
|
|
|
|
|
|
| Vibrasjonsklasse*1 |
V15 |
|
|
|
|
|
|
|
|
|
|
|
Omkringliggende lufttemperatur |
0 ° C til 40 ° C (60 ° C maks.)*4 |
|
|
|
|
|
|
|
|
|
|
| Omkringliggende luftfuktighet |
20% til 80% relativ fuktighet (uten kondens) |
|
|
|
|
|
|
|
|
|
|
|
Installasjonssted |
• Må være innendørs og fri for etsende og eksplosive gasser. • Må være godt ventilert og fri for støv og fuktighet.
• Må lette inspeksjon og rengjøring. • Må ha en høyde på 1000 m eller mindre. (Med derating er bruk mulig mellom 1000 m og 2000 m.)*5 • Må være fri for sterke magnetfelt. |
|
|
|
|
|
|
|
|
|
|
|
Lagringsmiljø |
Oppbevar servomotoren i følgende miljø hvis du lagrer den med strømkabelen frakoblet. Lastoreringstemperatur: -20 ° C til 60 ° C (uten frysing)
Lagring fuktighet: 20% til 80% relativ fuktighet (uten kondens) |
|
|
|
|
|
|
|
|
|
|
|
Konsekvensakselerasjonshastighet ved flens |
490 m/s2 |
|
|
|
|
|
|
|
|
|
|
| Antall påvirkninger |
2 ganger |
|
|
|
|
|
|
|
|
|
|
| Vibrasjon resis-tance*3
Vibrasjonsakselerasjonshastighet ved flens |
49 m/s2 (24,5 m/s2 foran til rygg) |
24,5 m/s2 |
|
|
|
|
|
|
|
|
|
| SGD7S- |
3R8A |
7r6a |
120a |
180a |
330a |
470a |
550A |
590a |
780a |
|
|
| Sgd7w- sgd7c- |
5r5a*67r6a*6 |
7r6a |
- |
|
|
|
|
|
|
|
|
