| Specyfikacje |

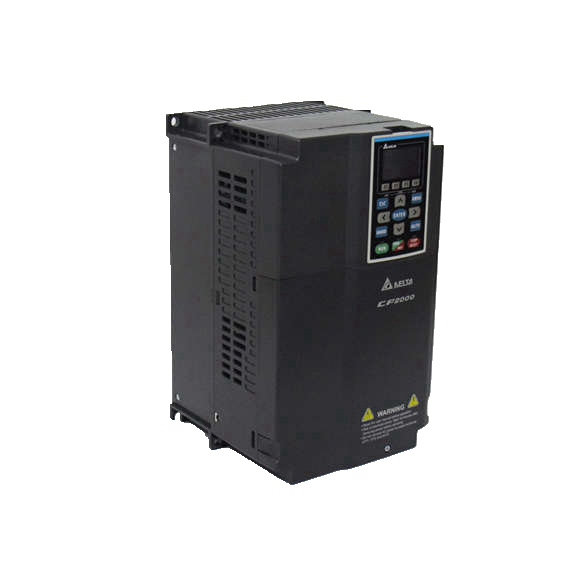

Falowniki Delta serii CP2000 |
| Metoda kontroli |
Modulowana szerokość impulsu (PWM) |
| Tryb sterowania |
Model 230 V / 460 V:1: V/F (sterowanie V/F), 2: SVC (bezczujnikowe sterowanie wektorowe), 3: PM (silnik z magnesami trwałymi)
Model 575 V / 690 V: 1: V/F, 2: SVC |
| Moment rozruchowy |
Osiąga do 150% lub więcej przy 0,5 Hz |
| Krzywa V/F |
4-punktowa regulacja krzywej V/F i krzywej kwadratowej |
| Możliwość szybkiego reagowania |
5 Hz |
| Ograniczenie momentu obrotowego |
Lekkie obciążenie: maks. Prąd momentu obrotowego 130%; Normalne obciążenie: maks. Prąd momentu obrotowego 160%. |
| Dokładność momentu obrotowego |
±5% |
| Maks. Częstotliwość wyjściowa (Hz) |
Model 230 V: 599,00 (55 kW i więcej: 400,00) Model 460 V: 599,00 (90 kW i więcej: 400,00)
Model 575 V / 690 V: 599,00 |
| Dokładność wyjściowa częstotliwości |
Polecenie cyfrowe: ±0,01%, -10°C ~ +40°C, Polecenie analogowe: ±0,1%, 25 ±10°C |
| Rozdzielczość częstotliwości wyjściowej |
Polecenie cyfrowe: 0,01 Hz; Polecenie analogowe: Max. częstotliwość wyjściowa x 0,03 / 60 Hz (±11 bitów) |
| Tolerancja przeciążenia |
Lekkie obciążenie: 120% prądu znamionowego przez 1 minutę co 5 minut Normalne obciążenie: 120% prądu znamionowego przez 1 minutę co 5 minut; 160% prądu znamionowego przez 3 sekundy co 25 sekund |
| Sygnał ustawienia częstotliwości |
0 ~ +10 V, 4 ~ 20 mA, 0 ~ 20 mA |
| Przyspiesz. / spowalnianie Czas |
0,00 ~ 600,00 / 0,0 ~ 6000,0 sekund |
|
Główna funkcja sterująca |
Usterka ponownego uruchomienia |
Ograniczenie momentu obrotowego |
Hamowanie z wysokim poślizgiem |
Mieszkać |
Sekwencja 3-przewodowa |
|
Główna funkcja sterująca |
Szybkie wyszukiwanie |
Kopia parametrów |
Częstotliwość JOG-a |
Kompensacja poślizgu |
Kompensacja momentu obrotowego |
|
Główna funkcja sterująca |
Przyspieszanie/zwalnianie według krzywej S |
Sterowanie oszczędzaniem energii |
Przyspieszenie / Zwolnienie. Przełącznik czasowy |
Ustawienia górnego/dolnego limitu częstotliwości |
Chwilowa utrata mocy |
|
Główna funkcja sterująca |
Sterowanie PID (z funkcją uśpienia) |
Automatyczne dostrajanie (obrotowe, stacjonarne) |
Hamowanie wtryskowe prądem stałym przy starcie/zatrzymaniu |
Komunikacja BACnet |
Prędkość 17-stopniowa (maks.) |
|
Główna funkcja sterująca |
Wykrywanie nadmiernego momentu obrotowego |
Komunikacja Modbus (RS-485 RJ45, maks. 5,2 Kb/s) |
|
Sterowanie wentylatorem |
Model 230 V: Model o specyfikacji wyższej niż VFD185CP23 (w zestawie) ma sterowanie PWM; Model o specyfikacji niższej niż VFD150CP23 (nie wchodzi w skład zestawu) ma sterowanie włącznikiem/wyłącznikiem.
Model 460 V: Model o specyfikacji wyższej niż VFD220CP43/4E (w zestawie) posiada sterowanie PWM; Modele o specyfikacji niższej niż VFD185CP43/4E (brak w zestawie) umożliwiają sterowanie włącznikiem/wyłącznikiem. Model 575 V / 690 V: sterowanie PWM |
| Ochrona silnika |
Elektroniczne zabezpieczenie termiczne |
|
Zabezpieczenie nadprądowe |
Model 230 V / 460 V: Lekkie obciążenie: Zabezpieczenie nadprądowe dla 200% prądu znamionowego, Normalne obciążenie: Zabezpieczenie nadprądowe dla 240% prądu znamionowego,
Cęgi prądowe (lekkie obciążenie: 130 ~ 135%); (normalne obciążenie: 170 ~ 175%) Model 575 V / 690 V: Zabezpieczenie nadprądowe dla 225% prądu znamionowego Cęgi prądowe (lekkie obciążenie: około 128 ~ 141%); (normalne obciążenie: około 170 ~ 175%) |
| Ochrona przed przepięciami |
Model 230 V: napęd zatrzyma się, gdy napięcie DCBUS przekroczy 410 V Model 460 V: napęd zatrzyma się, gdy napięcie DCBUS przekroczy 820 V Model 575 V: napęd zatrzyma się, gdy napięcie DCBUS przekroczy 1016 V Model 690 V: napęd zatrzyma się, gdy napięcie DCBUS przekroczy 1189 V |
| Ochrona przed przegrzaniem |
wbudowany czujnik temperatury |
| Zapobieganie przestojom |
Zapobieganie utknięciu podczas przyspieszania, zwalniania i niezależnej pracy |
| Uruchom ponownie po chwilowej awarii zasilania |
Ustawianie parametrów do 20 sekund |
| Ochrona przed prądem upływowym uziemienia |
Prąd upływowy jest wyższy niż 50% prądu znamionowego napędu AC |
| Wartość prądu zwarciowego (SCCR) |
Zgodnie z normą UL508C przemiennik częstotliwości nadaje się do stosowania w obwodzie zdolnym dostarczać nie więcej niż 100 kA symetrycznego amperażu (rms), gdy jest chroniony bezpiecznikami podanymi w tabeli bezpieczników |
