| przedmiotu Rozmiar |
M8 |
|
|
|
| Odległość wykrywania |
Pojedynczy |
Podwójnie |
|
|
| Typ |
Ekranowany |
Nieekranowany |
Ekranowany |
Nieekranowany |
| Model |

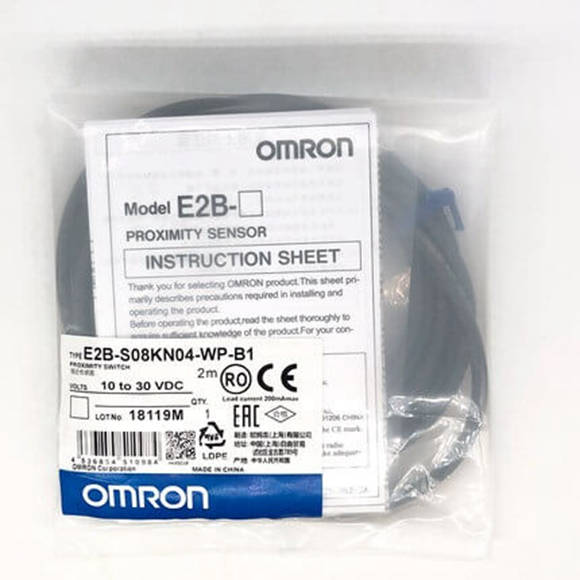

E2B-S08 @ S01 |
E2B-S08 @ N02 |
E2B-S08 @ S02 |
E2B-S08 @ N04 |
| Odległość wykrywania |
1,5 mm ± 10% |
2 mm ± 10% |
2 mm ± 10% |
4 mm ± 10% |
| Ustawianie odległości |
0 do 1,2 mm |
od 0 do 1,6 mm |
od 0 do 1,6 mm |
od 0 do 3,2 mm |
| Podróż różnicowa |
10% maks. odległości odczuwania |
|
|
|
| Wykrywalny obiekt |
Metal żelazny (Odległość wykrywania zmniejsza się w przypadku metali nieżelaznych.) |
|
|
|
| Standardowy obiekt wykrywający (stal miękka ST37) |
8 × 8 × 1 mm |
8 × 8 × 1 mm |
8 × 8 × 1 mm |
12 × 12 × 1 mm |
| Częstotliwość odpowiedzi (patrz uwaga 1.) |
2000 Hz |
1000 Hz |
1500 Hz |
1000 Hz |
| Napięcie zasilania |
10 do 30 V prądu stałego. (w tym tętnienie 10% (pp)) |
|
|
|
| Bieżące zużycie |
maks. 10 mA |
|
|
|
| Typ wyjścia |
Modele -B: otwarty kolektor PNP
Modele -C: otwarty kolektor NPN |
|
|
|
| Prąd obciążenia (patrz uwaga 2.) |
maks. 200 mA (maks. 30 V prądu stałego) |
|
|
|
| Napięcie resztkowe |
Maks. 2 V (przy prądzie obciążenia 200 mA przy długości kabla 2 m) |
|
|
|
| Wskaźnik |
Wskaźnik działania (żółta dioda LED) |
|
|
|
| Tryb pracy
(w przypadku zbliżania się wykrywanego obiektu) |
Modele -B1/-C1: NIE
Modele -B2/-C2: NC |
|
|
|
| Obwód ochronny |
Zabezpieczenie przed odwrotną polaryzacją wyjścia, zabezpieczenie przed odwrotną polaryzacją obwodu źródła zasilania, tłumik przepięć, zabezpieczenie przed zwarciem |
|
|
|
| Temperatura powietrza otoczenia |
Eksploatacja i przechowywanie: -25 do 70°C (bez oblodzenia i kondensacji) |
|
|
|
| Wpływ temperatury (patrz uwaga 2.) |
±10% maks. odległości wykrywania przy 23°C w zakresie temperatur od -10 do 55°C
±15% maks. odległości wykrywania przy 23°C w zakresie temperatur od -25 do 70°C |
|
|
|
| Wilgotność otoczenia |
Eksploatacja i przechowywanie: 35 do 95% |
|
|
|
| Wpływ napięcia |
±1% maks. odległości wykrywania przy 24 VDC ±15% |
|
|
|
| Rezystancja izolacji |
50 MΩ min. (przy 500 VDC) pomiędzy częściami przewodzącymi prąd a obudową |
|
|
|
| Wytrzymałość dielektryczna |
1000 VAC przy 50/60 Hz przez 1 minutę pomiędzy częściami przewodzącymi prąd a obudową |
|
|
|
| Odporność na wibracje |
10 do 55 Hz, podwójna amplituda 1,5 mm przez 2 godziny w kierunkach X, Y i Z |
|
|
|
| Odporność na wstrząsy |
500 m/s2, 10 razy każdorazowo w kierunkach X, Y i Z |
|
|
|
| Standard i zestawienia |
(1) IP67 (IEC60529) (2) EMC (EN60947-5-2) |
|
|
|
| Metoda łączenia |
Modele z okablowaniem (standard to kabel PVC o średnicy 4 mm i długości = 2 m, 5 m). Modele złączy (M8-3pin) |
|
|
|
| Waga (w opakowaniu) |
Krótki korpus: ok. 65 g, długi korpus: ok. 65 gr |
|
|
|
| Model złącza |
Krótki korpus: ok. 20 g, Długi korpus: ok. 20 gr |
|
|
|
| Sprawa |
Stal nierdzewna (1.4305 (nr W), SUS 303 (AISI), 2346 (SS).) |
|
|
|
| Powierzchnia wyczuwalna |
PBT |
|
|
|
| Kabel |
Standardowy kabel ma średnicę 4 mm. PCV. |
|
|
|
| Nakrętka mocująca |
Mosiądz niklowany |
|
|
|
| Podkładka zębata |
Żelazo ocynkowane |
|
|
|
