| przedmiotu instrukcji |
dane techniczne |
| Model |

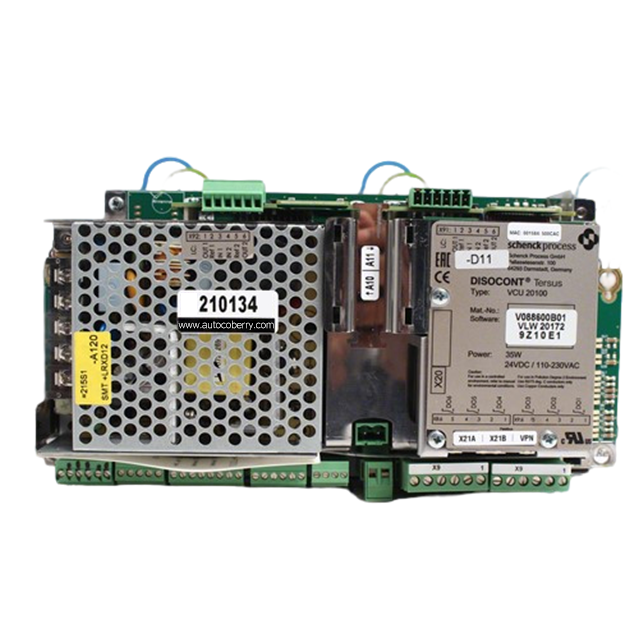

DISOCONT Tersus VCU 20100-S |
| Zasilanie |
24 VDC ±20% lub 110 V - 230 V (-20%/+10%), 50/60 Hz |
| Zużycie energii |
Około. 35 W |
| Wejście ogniwa obciążnikowego |
±6 V, Ri > 87 Ω |
| Wejścia cyfrowe |
5 izolowanych wejść cyfrowych (24 V, 20 mA) |
| Wejścia NAMUR |
2 (0,03...3000 Hz), dla czujników prędkości lub pasów |
| Wyjście analogowe |
1 izolowane wyjście analogowe (0/4 ... 20 mA, maks. 11 V) |
| Wyjścia przekaźnikowe |
6 lub 7 niezależnych wyjść przekaźnikowych (230 V / 1 A) |
| Interfejsy |
4 x Ethernet RJ45 (Modbus-TCP), RS232 (EasyServe) |
| Magistrala polowa (opcjonalnie) |
PROFIBUS DP-V2, PROFINET IO, DeviceNet, EtherNet/IP |
| Temperatura otoczenia |
-25°C... +50°C |
| Klasa ochrony |
IP20 (montaż w szafie sterowniczej) / IP65 (obudowa obiektowa) |
| Dokładność systemu |
Lepsza niż 0,05% (DIN EN 61143-1) |
Najważniejsze cechy produktu
Precyzyjne sterowanie: charakteryzuje się dokładnością systemu lepszą niż 0,05%, zapewniając najwyższą stabilność dozowania materiału dzięki rozdzielczości sygnału ważenia wynoszącej 24 miliony działek.
Zastosowanie wielofunkcyjne: Ta jednostka centralna została specjalnie zaprojektowana do podajników utraty masy, podajników wagowych, przepływomierzy masowych i przepływomierzy ciał stałych. Obsługuje sekwencyjną kontrolę dozowania dla maksymalnie 10 różnych materiałów.
Algorytm samooptymalizujący: wyposażony we wbudowaną kontrolę wsadową i funkcje adaptacyjnej optymalizacji. System automatycznie dostosowuje parametry na podstawie wyników ważenia, umożliwiając bardzo precyzyjne automatyczne zerowanie rozruchowe i samokalibrację.
Rozbudowa modułowa: umożliwia bezproblemową integrację z systemami sterowania zakładem za pośrednictwem modułów magistrali polowej, z opcjami rozbudowy o dodatkowe analogowe wejścia/wyjścia lub moduły interfejsu wagowego.
Bezpieczeństwo danych: Funkcja przechowywania danych zabezpieczona przed utratą zasilania, zapewniająca, że wszystkie dane kalibracyjne i parametry konfiguracyjne pozostaną bezpieczne i nienaruszone podczas przerw w zasilaniu.
(Często zadawane pytania)
P1: Jakie typy terminali operacyjnych są kompatybilne z VCU 20100?
Odp.: Zwykle jest używany w połączeniu z VHM 20100 (wbudowany ekran dotykowy), VHM 20110 (terminal ręczny z kablem) lub bezprzewodowy terminal ręczny. Obsługuje również zdalną konserwację za pośrednictwem przeglądarki internetowej.
P2: Jak przeprowadzić aktualizacje oprogramowania lub konfiguracje określonych aplikacji?
Odp.: Dołączonego oprogramowania komputerowego EasyServe można używać do uruchamiania systemu, kalibracji i ładowania aplikacji za pośrednictwem interfejsu RS232 lub Ethernet.
P3: Czy można go stosować w trudnych warunkach zewnętrznych?
Odp.: Tak, po zainstalowaniu w obudowie polowej VFG 20103 lub 20104 osiąga stopień ochrony IP65 (NEMA4), dzięki czemu jest w pełni odpowiedni do środowisk przemysłowych w hali produkcyjnej.
