| Napięcie przerwy w serwomotorach Yaskawa Sigma-7 |
200 V |
|
|
|
|
|
|

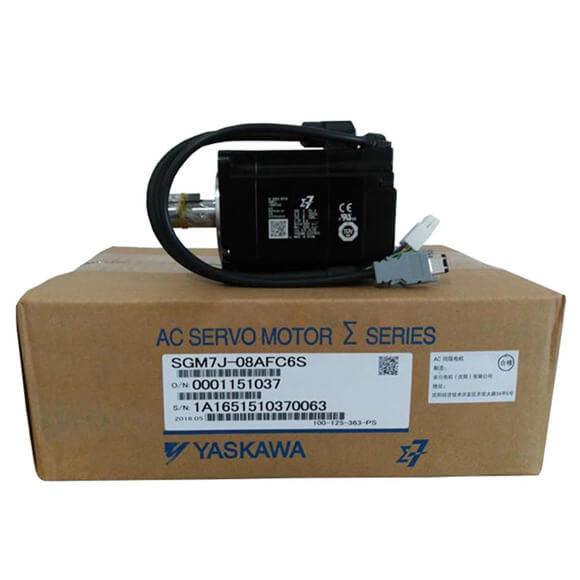

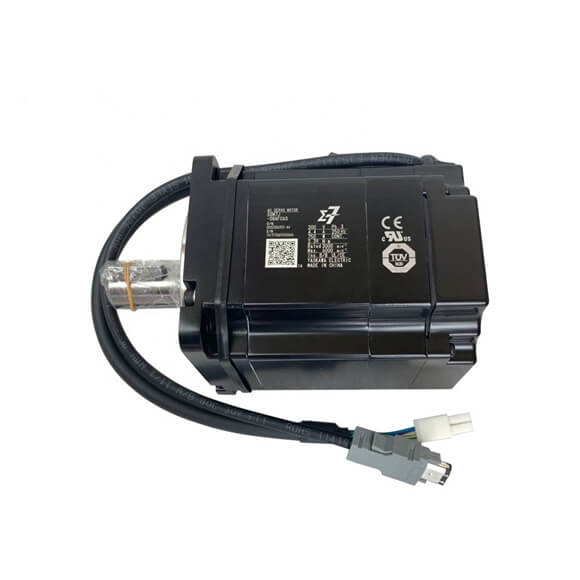

| Serwomotory Yaskawa SGM7J Sigma-7 |
A5A |
01A |
C2A |
02A |
04A |
06A |
08A |
| Ocena czasu |
Ciągły |
|
|
|
|
|
|
| Klasa termiczna |
UL: B, CE: B |
|
|
|
|
|
|
| Rezystancja izolacji |
500 VDC, 10 MΩ min. |
|
|
|
|
|
|
| Wytrzymać napięcie |
1500 V AC przez 1 minutę |
|
|
|
|
|
|
| Pobudzenie |
Magnes trwały |
|
|
|
|
|
|
| Montowanie |
Montaż kołnierzowy |
|
|
|
|
|
|
| Metoda jazdy |
Napęd bezpośredni |
|
|
|
|
|
|
| Kierunek obrotu |
W lewo (CCW) dla odniesienia do przodu, patrząc od strony obciążenia |
|
|
|
|
|
|
| Klasa wibracji*1 |
V15 |
|
|
|
|
|
|
| Temperatura otoczenia |
0°C do 40°C (przy obniżeniu wartości znamionowych możliwa jest praca w temperaturze od 40°C do 60°C.)*4 |
|
|
|
|
|
|
| Wilgotność otaczającego powietrza |
Wilgotność względna od 20% do 80% (bez kondensacji) |
|
|
|
|
|
|
| Miejsce instalacji |
• Musi znajdować się w pomieszczeniu i być wolny od gazów korozyjnych i wybuchowych. • Musi być dobrze wentylowany, wolny od kurzu i wilgoci. • Musi umożliwiać kontrolę i czyszczenie.
• Musi znajdować się na wysokości 1000 m lub mniej. (W przypadku obniżenia wartości znamionowych możliwe jest użytkowanie na wysokościach od 1000 m do 2000 m.)*5 • Musi być wolne od silnych pól magnetycznych. |
|
|
|
|
|
|
| Środowisko przechowywania |
Jeśli przechowujesz serwomotor z odłączonym kablem zasilającym, należy go przechowywać w następującym środowisku. Temperatura przechowywania: -20°C do 60°C (bez zamarzania) Wilgotność podczas przechowywania: wilgotność względna od 20% do 80% (bez kondensacji) |
|
|
|
|
|
|
| Szybkość przyspieszenia uderzenia na kołnierzu |
490 m/s2 |
|
|
|
|
|
|
| Liczba uderzeń |
2 razy |
|
|
|
|
|
|
| Odporność na wibracje*3 Stopień przyspieszenia drgań na kołnierzu |
49 m/s2 |
|
|
|
|
|
|
| Odpowiednie SERWOPAKI SGD7S- |
R70A, R70F |
R90A, R90F |
1R6A, 2R1F |
2R8A,2R8F |
5R5A |
|
|
| Odpowiednie SERWOPAKI SGD7W- SGD7C- |
1R6A*6, 2R8A*6 |
1R6A, 2R8A*6 |
2R8A,5R5A*6,7R6A*6 |
5R5A, 7R6A |
|
|
|
