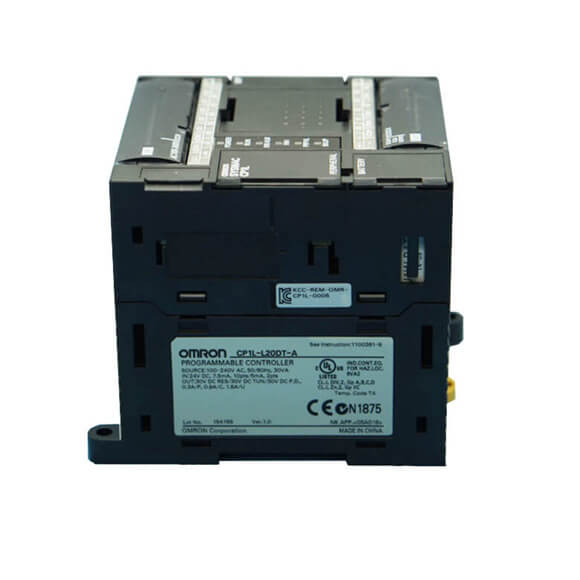

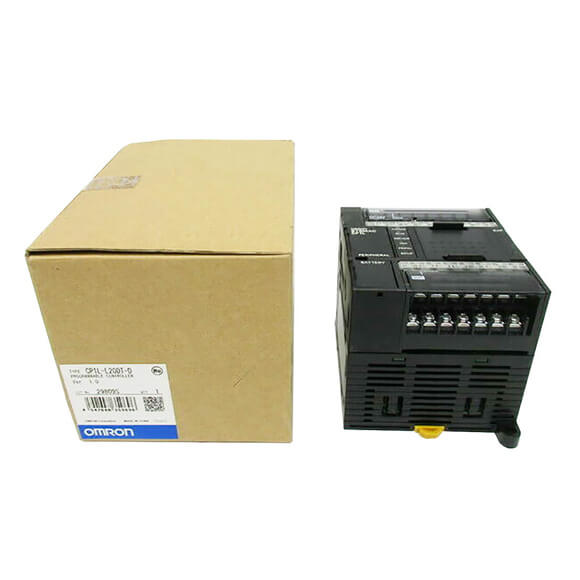

Omron PLC Unidade CPU CP1L série CP CP1L-L20DR-A CP1L-L20DT-A
CP1L-EM' e 'CP1L-EL' possuem conexão Ethernet
Omron PLC Módulo controlador série CP
Na Coberry, podemos fornecer a você uma marca nova de fábrica coberta pelos fabricantes originais Warra
Comprar peças usadas pode oferecer grande economia em relação às peças novas
Comprar um reformado pode oferecer gra
| modelos | CP1L-M60 (60 pontos) | CP1L-M40 (40 pontos) | CP1L-M30 (30 pontos) | CP1L-L20 (20 pontos) | CP1L-L14 (14 pontos) | CP1L-L10 (10 pontos) |
| CP1L-M60 @@ – @ | CP1L-M40 @@ – @ | CP1L-M30 @@ – @ | CP1L-L20 @@ – @ | CP1L-L14 @@ – @ | CP1L-L10 @@ – @ | |
| Método de controle | Método de programa armazenado | |||||
| Método de controle de E/S | Verificação cíclica com atualização imediata | |||||
| Idioma do programa | Diagrama de escada | |||||
| Blocos funcionais | Número máximo de definições de blocos funcionais: 128 Número máximo de instâncias: 256 Linguagens utilizáveis em definições de blocos funcionais: diagramas ladder, texto estruturado (ST) | |||||
| Duração da instrução | 1 a 7 passos por instrução | |||||
| Instruções | Aprox. 500 (códigos de função: 3 dígitos) | |||||
| Tempo de execução da instrução | Instruções básicas: 0,55 ms min. Instruções especiais: 4,1 ms min. | |||||
| Tempo de processamento comum | 0,4ms | |||||
| Capacidade do programa | 10 mil passos | 5 mil passos | ||||
| Número de tarefas | 288 (32 tarefas cíclicas e 256 tarefas de interrupção) | |||||
| Número máximo de sub-rotina | 256 | |||||
| Número máximo de salto | 256 | |||||
| Peças de trabalho | 8.192 bits (512 palavras): W000,00 a W511.15 (W0 a W511) Área CIO: 37.504 bits (2.344 palavras): CIO 3800,00 a CIO 6143,15 (CIO 3800 a CIO 6143) | |||||
| Área TR | 16 bits: TR0 a TR15 | |||||
| Área de espera | 8.192 bits (512 palavras): H0,00 a H511.15 (H0 a H511) | |||||
| Área de RA | Somente leitura (gravação proibida): 7168 bits (448 palavras): A0,00 a A447,15 (A0 a A447) Leitura/gravação: 8192 bits (512 palavras): A448,00 a A959,15 (A448 a A959) | |||||
| Temporizadores | 4.096 números de temporizador: T0 a T4095 | |||||
| Contadores | 4.096 números de contador: C0 a C4095 | |||||
| Área DM | 32 palavras: D0 a D32767 | 10 palavras: D0 a D9999, D32000 a D32767 | ||||
| Área de Cadastro de Dados | 16 registros (16 bits): DR0 a DR15 | |||||
| Área de registro de índice | 16 registros (32 bits): IR0 a IR15 | |||||
| Área de sinalização de tarefa | 32 sinalizadores (32 bits): TK0000 a TK0031 | |||||
| Memória de rastreamento | 4.000 palavras (500 amostras para dados de rastreamento com no máximo 31 bits e 6 palavras). | |||||
| Cassete de memória | Um cassete de memória especial (CP1W-ME05M) pode ser montado. Nota: Pode ser usado para backups de programas e inicialização automática. | |||||
| Função relógio | Suportado. Precisão (desvio mensal): -4,5 min a -0,5 min (temperatura ambiente: 55°C), -2,0 min a +2,0 min (temperatura ambiente: 25°C), -2,5 min a +1,5 min (temperatura ambiente: 0°C) | |||||
| Backup de memória | Memória flash: Programas do usuário, parâmetros (como a configuração PLC ), dados de comentários e toda a área DM podem ser salvos na memória flash como valores iniciais. Backup de bateria: A área de retenção, a área DM e os valores do contador (sinalizadores, PV) são mantidos por uma bateria. | |||||
| Vida útil da bateria | A expectativa de vida útil é de 5 anos a 25°C, menor em temperaturas mais altas. (De 0,75 a 5 anos dependendo do modelo, taxa de alimentação e temperatura ambiente.) | |||||
Baixe um Munual
