| Número do artigo |
6ES7217-1AG40-0XB0 |
|

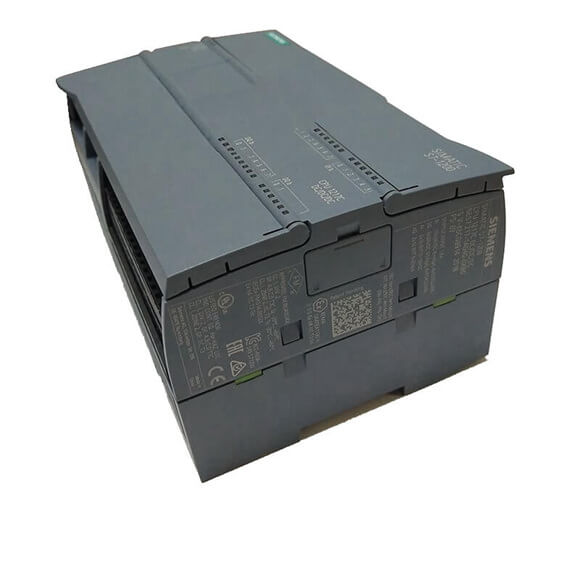

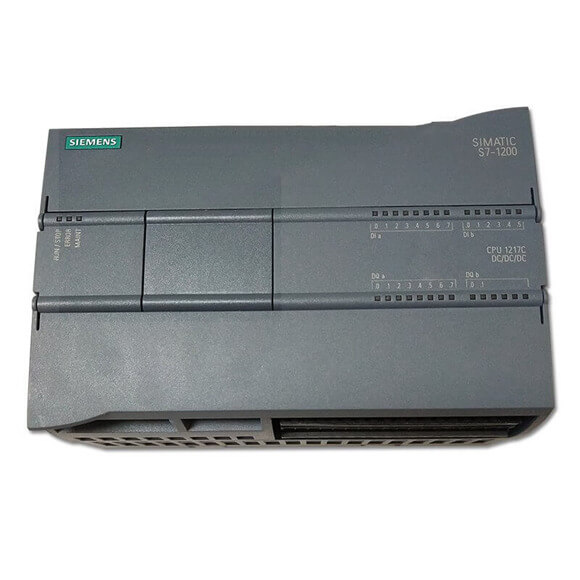

CPU 1217C, CC/CC/CC, 14DI/10DQ/2AI/2AQ |
| informações gerais |
|
| Designação do tipo de produto |
CPU 1217C CC/CC/CC |
| Versão do firmware |
V4.4 |
| Carregar memória |
|
| ·
● integrado · |
4 MB |
| ·
● Plug-in (cartão de memória SIMATIC), máx. · |
com cartão de memória SIMATIC |
| Tempos de processamento da CPU |
|
| para operações de bits, tipo. |
0,08 µs; /instrução |
| para operações com palavras, digite. |
1,7 µs; /instrução |
| para aritmética de ponto flutuante, tip. |
2,3 µs; / Operação |
| Blocos de CPU |
|
| Número de blocos (total) |
DBs, FCs, FBs, contadores e temporizadores. O número máximo de blocos endereçáveis varia de 1 a 65535. Não há restrição, toda a memória de trabalho pode ser utilizada |
| obstetra |
|
| ·
● Número, máx. · |
Limitado apenas por RAM para código |
| Áreas de dados e sua retenção |
|
| Área de dados retentiva (incl. temporizadores, contadores, sinalizadores), máx. |
10 kbytes |
| Bandeira |
|
| ·
● Número, máx. · |
8 kbytes; Tamanho da área de endereço de memória de bits |
| Dados locais |
|
| ·
● por classe de prioridade, máx. · |
16 kbytes; Classe de prioridade 1 (ciclo de programa): 16 KB, classe de prioridade 2 a 26: 6 KB |
| Imagem do processo |
|
| ·
● Entradas ajustáveis · |
1 KB |
| ·
● Saídas ajustáveis · |
1 KB |
| Configuração de hardware |
|
| Número de módulos por sistema, máx. |
3 com. módulos, 1 placa de sinal, 8 módulos de sinal |
| para funções tecnológicas |
|
| ·
- parametrizável · |
Monofásico: 3 a 100 kHz e 3 a 30 kHz, diferencial: 3 a 80 kHz e 3 a 30 kHz |
| Comprimento do cabo |
|
| ·
● blindado, máx. · |
500 metros; 50 m para funções tecnológicas |
| ·
● sem blindagem, máx. · |
300 metros; para funções tecnológicas: Não |
| Saídas digitais |
|
| Número de saídas digitais |
10 |
| ·
● dos quais saídas de alta velocidade · |
4; Saída de trem de pulso de 100 kHz |
| Limitação da tensão de desligamento indutivo para |
L+ (-48 V) |
| Protocolos |
|
| Suporta protocolo para PROFINET IO |
Sim |
| PROFIBUS |
Sim; CM 1243-5 (mestre) ou CM 1242-5 (escravo) necessário |
| Interface AS |
Sim; CM 1243-2 necessário |
| ● Dados do usuário por trabalho, máx.
· |
Consulte a ajuda on-line (comunicação S7, tamanho dos dados do usuário) |
| Número de conexões |
|
| ·
● geral · |
8 conexões para comunicação aberta do usuário (ativa ou passiva): TSEND_C, TRCV_C, TCON, TDISCON, TSEND e TRCV, 8 conexões CPU/CPU (Cliente ou Servidor) para dados GET/PUT, 6 conexões para atribuição dinâmica para GET/PUT ou comunicação aberta do usuário |
| Funções Integradas |
|
| Número de contadores |
6 |
| Frequência de contagem (contador) máx. |
1MHz |
| Medição de frequência |
Sim |
| posicionamento controlado |
Sim |
| Número de eixos de posicionamento controlados por posição, máx. |
8 |
| Número de eixos de posicionamento via interface de direção de pulso |
4; Com saídas integradas |
| Pesos |
|
| Peso, aprox. |
530g |
