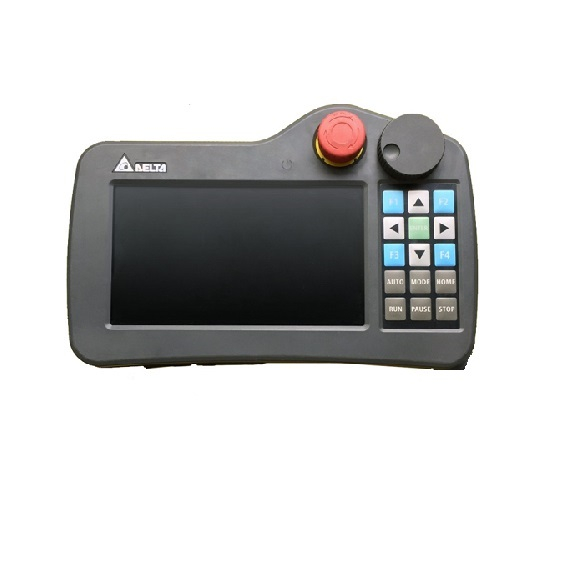

Model |
DOP-H07S425 DOP-H07S42A |
DOP-H07S465 DOP-H07S46A |
DOP-H07E425 DOP-H07E425ZM
DOP-H07E42A |
DOP-H07E465 DOP-H07E465ZM
DOP-H07E46A |
| Modul LCD
Tip de afișare |
LCD TFT de 7 ″ (65535 culori) |
|
|
|
| Rezoluţie |
800 x 480 pixeli |
|
|
|
| Lumina de fundal |
LED-ul spate (mai puțin de 20.000 de ore de înjumătățire la 25oC) (nota 1) |
|
|
|
| Dimensiunea afișajului |
154.08 x 85,92 mm |
|
|
|
| Sistem de funcționare |
OS Delta în timp real |
|
|
|
| MCU |
Micro-control RISC pe 32 de biți |
|
|
|
| Flash rom |
Flash ROM 128 MB (sistem de operare: 30 MB / Backup: 16 MB / Aplicație de utilizator: 82 MB) |
|
|
|
| Memorie de rezervă |
16 MBYTES ROM, 128 KBYTES SRAM |
|
|
|
| Buzzer |
Frecvență cu mai multe tonuri (2K ~ 4K Hz) ／ 85 dB |
|
|
|
|
Interfață Ethernet |
N / A |
10/100 Mbps MBPS Sensare automată
(cu circuit de alimentare izolat încorporat) (Nota 2) |
|
|
| Port în serie |
RS-422 ／ RS-485 |
N / A |
|
|
| Memorie externă |
SD / SDHC |
|
|
|
| USB |
1 client USB Ver 2.0 |
|
|
|
|
Oprire de urgență |
A-contact: 1 / b-contact: 1 tensiune nominală: <dc 30v curent maxim: 1 a
Sarcina minimă admisibilă: DC 5V / 1 Ma Respectă IEC60947-5-1, EN60947-5-1, IEC60947-5-5, EN60947-5-5, UL 508, CSA C22.2 nr.14, GB 14085.5 |
|
|
|
|
Comutator de funcționare cu 3 poziții |
A-contact: 1
Tensiune nominală: <DC 30V Curent maxim nominal: 700 mA Sarcina minimă admisibilă: DC 3V / 5 Ma Respectă EN/IEC60947-5-8, IEC60947-5-1, EN60947-5-1, JIS C8201-5-1, UL508, CSA C22.2 nr.14 Standarde aplicabile pentru utilizare cu ISO12100-1, -2/EN12100-1, -2, IEC60204-1/EN60204-1, ISO11161/PREN11161, ISO10218/EN775, ANSI/RIA R15.06, ANSI B11.19 |
|
|
|
|
Roată de mână |
N / A |
Tensiune nominală: <DC 24V Rezoluție: 50 (P/R) Puls de ieșire: Faza de ieșire pătrată: A, B Diferența de fază a și B: 90 ° ± 45 °
Max. Frecvenţă Răspuns: 200 Hz |
N / A |
Tensiune nominală: <DC 24V Rezoluție: 50 (P/R) Puls de ieșire: Faza de ieșire pătrată: A, B Diferența de fază a și B: 90 ° ± 45 °
Max. Frecvenţă Răspuns: 200 Hz |
| Taste funcționale |
15 taste funcționale |
|
|
|
|
Lungimea cablului |
Sfârșitul numelui modelului 5: 5 m
Sfârșitul numelui modelului A: 10 m |
|
|
|
| Calendar perpetuu |
Încorporat |
|
|
|
| Metoda de răcire |
Răcire naturală |
|
|
|
| Aprobarea siguranței |
CE (nota 3) |
|
|
|
| Nivel impermeabil al afișajului panoului |
IP55 |
|
|
|
| Tensiune de funcționare |
DC +24V (± 15%) (cu circuit de alimentare izolat încorporat) (Nota 2) |
|
|
|
| Endurarea tensiunii |
AC500V timp de 1 minut (între încărcare (terminal DC24V) și terminale FG) |
|
|
|
| Consumul de energie |
5.6 W (nota 4) |
|
|
|
| Bateria de rezervă |
Baterie de litiu 3V CR2450 × 1 |
|
|
|
| Durata de viață a bateriei de rezervă |
Aproximativ 5 ani sau mai mult la 25oC, dar supune temperaturii și condițiilor în timpul utilizării. |
|
|
|
| Temperatura de funcționare |
0OC ~ 40OC |
|
|
|
| Temperatura de depozitare |
-10OC ~ +60OC |
|
|
|
